VertivModell: NetSure 531 A41-S2

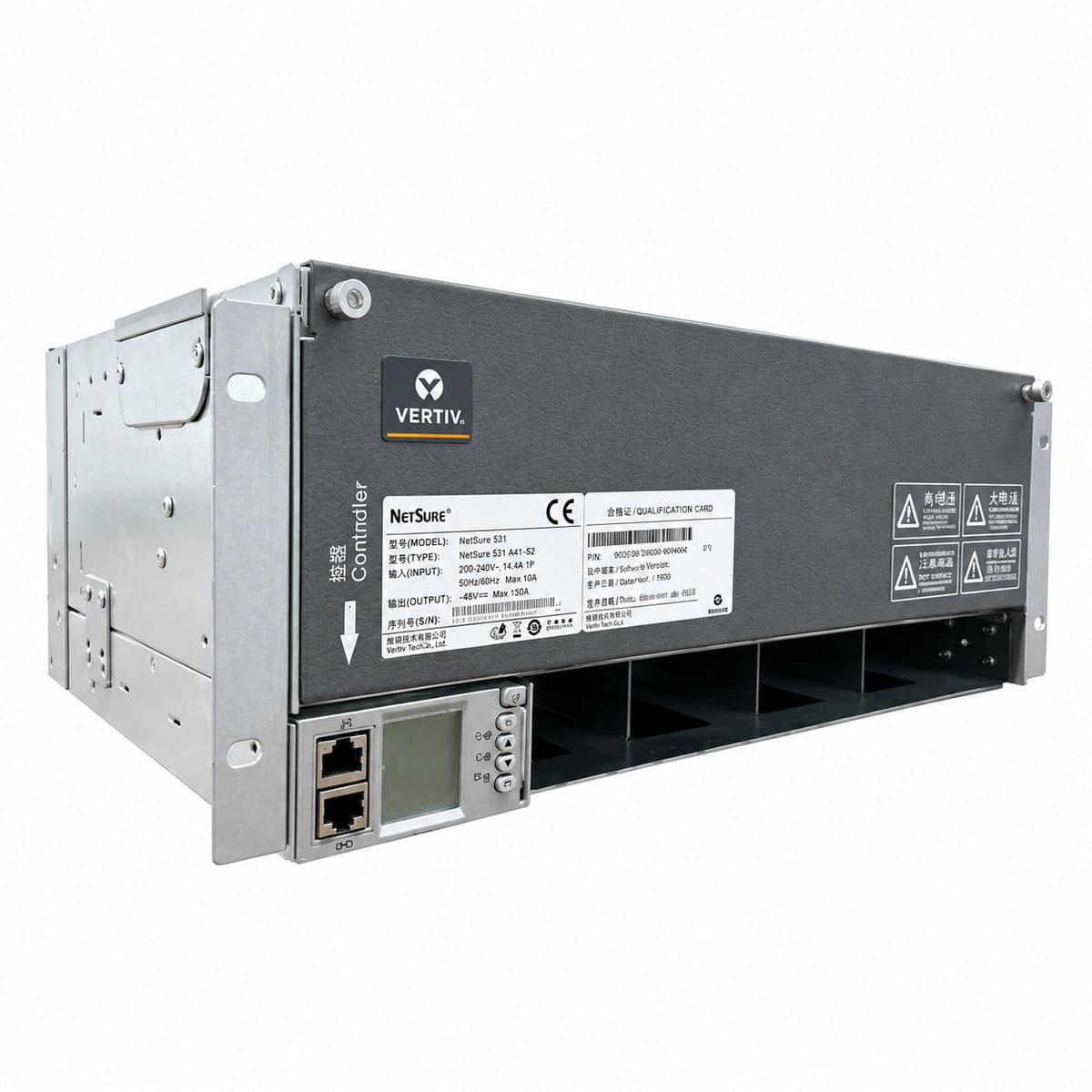

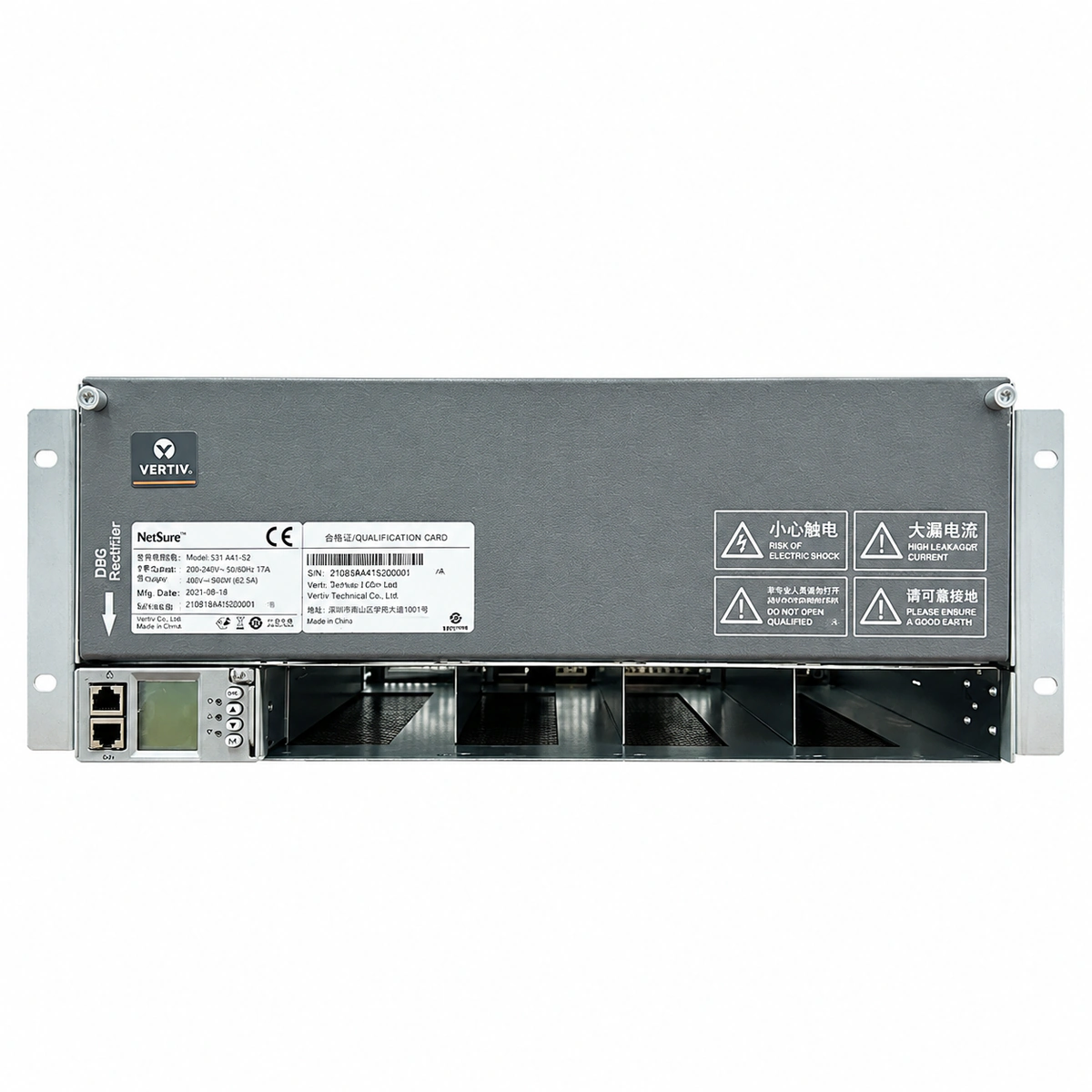

Vertiv NetSure 531 A41-S2 5U Eingebettetes Telekommunikations-Stromversorgungssystem 120A (-48V DC)
Das Vertiv NetSure 531 A41-S2 ist ein ultrakompaktes, integriertes 5U-Telekom-Stromversorgungssystem für 19-Zoll-Racks zur Bereitstellung von bis zu 120A (-48V DC), ausgelegt für bis zu 6 Hocheffizienz-Gleichrichter und eine M221S/M522S-Steuerung für geschäftskritische Edge-Standorte und Funkzugangsknoten.
Technisches & Kaufmännisches Angebot anfordern
Sie möchten ein Modell, technische Daten oder eine Projektkonfiguration bestätigen? Unser Team meldet sich per E-Mail oder Telefon.
Klare Unterstützung von der Auswahl bis zur Lieferung
360°Technischer Support
N+Serviceversprechen
3Lieferschritte
100%Kundenzufriedenheit
- Systemausgangsleistung
- 120A (-48V DC)
- Gleichrichter-Steckplätze
- 6 Steckplätze Slots
- Formfaktor
- 222 (5U) × 482 × 380 mm
- Systemüberwachungs-Controller
- M221S / M522S Intelligente Steuerungseinheit
- AC-Eingangsspannung
- 85V AC ~ 300V AC
- Wandlungswirkungsgrad
- ≥ 96%
Produktbeschreibung
Produktbeschreibung
Eine standardmäßige 5U-19-Zoll-Baugruppenträger-Stromversorgungsarchitektur für die Telekommunikation mit einem 6-Slot-Gleichrichterschacht, erweiterter M221S/M522S-Überwachungseinheit, dualen Batteriezuleitungen (2×63A) und umfassenden DC-Abgangs-Leitungsschutzschaltern.
Problemlösung & Einsatznutzen
Löst Platzprobleme an Edge-Standorten, häufige Netzspannungsschwankungen, hohe thermische Betriebsverluste sowie Schwachstellen beim Fern-Batteriemanagement in kritischen Kommunikationsnetzen.
Zielgruppe und Einsatzbereich
Small-Cell-Basisstationen, 4G/5G-Makrozellen-Erweiterungen, optische Übertragungs-Repeater (SDH/PTN/OTN), Eisenbahn-Leitstellen und industrielle IoT-Feldgehäuse.
Wesentliche Vorteile
- Ultrakompakte Leistungsdichte: 120A volle DC-Kapazität integriert in einem 5U-Chassis
- Hoher Betriebswirkungsgrad: ≥96% Spitzenwirkungsgrad mit R48-2000e3-Gleichrichtern zur Senkung der Standort-OPEX
- Robuste Netzanpassungsfähigkeit: Weiter Eingangsspannungsbereich von 85V~300V AC verhindert unnötige Batteriezyklen
- Vollständig modulare Architektur: Hot-Swap-fähige Gleichrichter und Controller mit digitaler CAN-Bus-Lastaufteilung
Technische Daten
| Hauptspezifikationen | Wert |
|---|---|
| Formfaktor | 222 (5U) × 482 × 380 mm |
| DC-Verteilerstromkreise | Batterie: 2×63A + Mehrkanal-MCB-Lastzweige |
| AC-Eingangsspannung | 85V AC ~ 300V AC |
| Betriebstemperaturbereich | -40°C to +65°C |
| Wandlungswirkungsgrad | ≥ 96% |
| Systemausgangsleistung | 120A (-48V DC) |
| Gleichrichter-Steckplätze | 6 Steckplätze Slots |
| Systemüberwachungs-Controller | M221S / M522S Intelligente Steuerungseinheit |
Anwendungsbereiche
01
Gehäuseerweiterungen für 4G/5G-Mobilfunkbasisstationen
02
Metro- und Backbone-Glasfaserübertragungsknoten
03
Fernwirkeinheiten (RTU) und SCADA-Systeme in Umspannwerken
04
Eisenbahnsignaltechnik- und Autobahnüberwachungs-Kommunikationsknoten
