Question 1

Wie wähle ich das passende NetSure 531 A31-S2 für mein System aus?

Accepted Answer

Prüfen Sie Host-Modell, elektrische Nennwerte, Schnittstellen und Protokolle. Teilen Sie RICEWIND Ihre Daten mit – wir vergleichen passende Optionen für Sie.

Question 2

Ist NetSure 531 A31-S2 mit meinen vorhandenen Geräten kompatibel?

Accepted Answer

Die Kompatibilität hängt von Stromversorgung, Signalbelegung und Montageform ab. Unsere Ingenieure prüfen die Schnittstellen vor Ihrer Bestellung.

Question 3

Liefert RICEWIND NetSure 531 A31-S2 international?

Accepted Answer

Ja. RICEWIND liefert weltweit. Die Versandkosten richten sich nach Zielort, Gewicht und Dringlichkeit. Kontaktieren Sie uns für ein Frachtangebot.

Question 4

Welche Garantie und Support-Leistungen gelten für NetSure 531 A31-S2?

Accepted Answer

Die Garantie folgt den regionalen Herstellerrichtlinien. RICEWIND liefert technische Unterlagen, Firmware-Hinweise und technischen Projektsupport.

Question 5

Führt RICEWIND NetSure 531 A31-S2 im Sortiment?

Accepted Answer

Ja. RICEWIND liefert NetSure 531 A31-S2 ab 1 Stück. Lagerware wird innerhalb von 24–48 Stunden weltweit versendet.

Question 6

Gibt es ein entsprechendes Alternativmodell für NetSure 531 A31-S2?

Accepted Answer

RICEWIND führt eine Äquivalenzmatrix für Telekom- und Stromversorgungsmarken. Kontaktieren Sie uns für das direkte Alternativmodell zu NetSure 531 A31-S2.

Question 7

Wie werden DC-Sammelschienen- und Batteriekabel für das NetSure 531 A31-S2 korrekt dimensioniert?

Accepted Answer

Die Dimensionierung der Leiterquerschnitte muss Strombelastbarkeit und Schleifenspannungsabfall berücksichtigen. Bei einer 120A-Konfiguration kann der Entladestrom an der unteren Abschaltschwelle (-43,2V DC) bis zu 138A betragen. Für Batteriezuleitungen sind flammwidrige Kupferkabel mit mindestens 35mm² bis 50mm² zu wählen. Der Gesamtschleifenspannungsabfall zwischen Batterie und DC-Verteilung darf laut Telekom-Normen maximal 0,5V betragen. Die Berechnung erfolgt über: S = (2 × L × I) / (K × ΔU), wobei S der Querschnitt (mm²), L die einfache Leitungslänge (m), I der Maximalstrom (A), K die Leitfähigkeit (Kupfer = 57) und ΔU der zulässige Spannungsabfall (V) ist.

Question 8

Wie sollten die Abschaltschwellen für LLVD und BLVD am NetSure 531 A31-S2 konfiguriert werden, um Schutz und Dienstverfügbarkeit abzugleichen?

Accepted Answer

Das System nutzt zwei getrennte Schütze, gesteuert durch die Überwachungseinheit: LLVD (Lastabwurf unkritischer Verbraucher) und BLVD (Batterietiefentladeschutz). Empfohlene Grenzwerte für VRLA-Batterien: LLVD wird auf -45,0V bis -45,5V DC eingestellt (Verzögerung 10–60s), um unkritische Lasten abzuschalten und die Autonomie für Kernkomponenten zu sichern; BLVD wird auf -43,2V bis -44,0V DC parametriert, um die Batterie vollständig vom Bus zu trennen und Plattenzerstörung durch Tiefentladung zu verhindern. Nach Rückkehr der Netzspannung und Erreichen der Rücksetzspannung (typisch > -48,0V DC) schließen die Schütze automatisch.

Question 9

Wie funktioniert die Batterietemperaturkompensation beim NetSure 531 A31-S2 und wo müssen die Temperatursensoren montiert werden?

Accepted Answer

Die Ladeerhaltungsspannung muss temperaturabhängig nachgeführt werden. Bei +25°C Referenztemperatur (-53,5V DC Erhaltungsladung) erfasst der Controller über NTC-Fühler die Ist-Temperatur und korrigiert die Spannung anhand eines Koeffizienten (üblicherweise -3mV/°C/Zelle, entsprechend -72mV/°C für einen 24-Zellen-48V-Strang). Bei hohen Temperaturen sinkt die Spannung zur Vermeidung von thermischem Durchgehen (Thermal Runaway); bei niedrigen Temperaturen steigt sie zur Sicherstellung der Vollladung. Montagevorschrift: Der Sensor darf nicht freihängend die Raumluft messen. Er muss mit wärmeleitendem Klebeband an der Seitenwand einer zentral platzierten Batterie oder an einer mittleren Polverbindung fixiert werden.

Question 10

Wie funktioniert die autonome Stromaufteilung (Current Sharing) zwischen parallelgeschalteten Gleichrichtern im NetSure 531 A31-S2 und wie wird eine Asymmetrie behoben?

Accepted Answer

Die Gleichrichtermodule (z. B. R48-2000e3) nutzen einen internen CAN-Bus mit digitalen Algorithmen zur autonomen Stromaufteilung. Der DSP jedes Moduls erfasst den Ausgangsstrom, gleicht ihn über den Bus ab und regelt die PWM-Stufe nach, wodurch die Stromsymmetrie bei 50–100% Last innerhalb von ±3% der Nennkapazität liegt. Bei ungleicher Lastverteilung: 1) CAN-Bus-Verbindungen und Steckerleisten auf der Baugruppenträger-Rückwand auf Beschädigung/Oxidation prüfen; 2) Am Controller prüfen, ob ein Modul die Kommunikation verloren hat und in den autonomen Standalone-Betrieb mit fester Spannung abgefallen ist; 3) Firmware-Stände der Module abgleichen; 4) Kontaktwiderstände an den DC-Lastmesserkontakten der Steckplätze mit dem Multimeter überprüfen.

Hauptspezifikationen	Wert
Intelligente Überwachungs-Steuereinheit	M221S / M522B Steuereinheit
Kühlsystemarchitektur	Temperaturgeregelte DC-Lüfterkühlung
AC-Eingangsspannung	85VAC ~ 300VAC (Nenn 220VAC) VAC
Nennausgangsspannung	-48VDC (-42V ~ -58V) VDC
DC-Nennausgangsstrom	120A (Systemleistung 5.8kW)
Verwaltbare Gleichrichteranzahl	3 Steckplätze für R48-2000e3 / R48-2900U
Gehäuseabmessungen (HxBxT)	133 (3U) × 482 × 330 mm
Spitzenwirkungsgrad	≥96.0%
Betriebstemperaturbereich	-40°C ~ +65°C

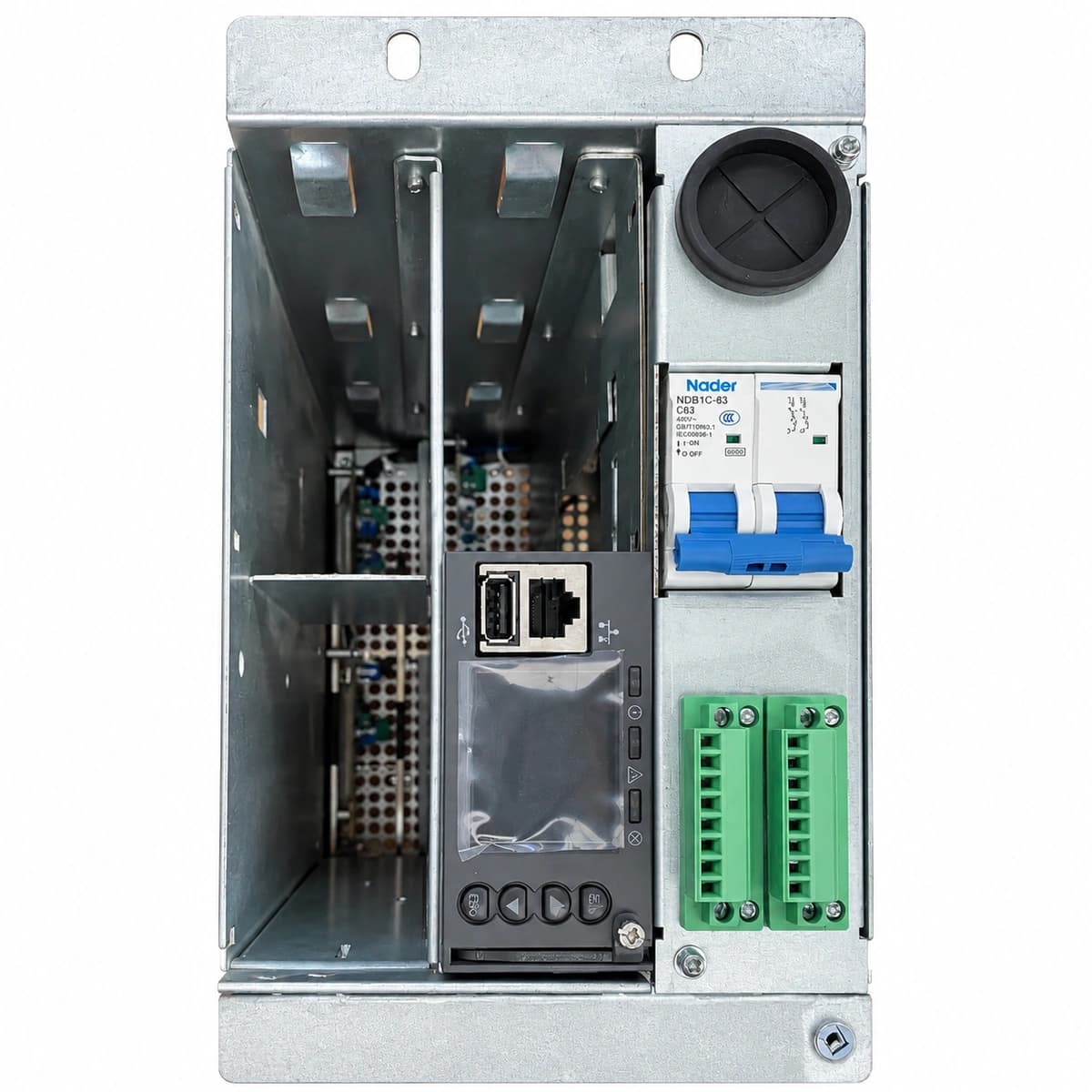

Vertiv NetSure 531 A31-S2 Integriertes Gleichstrom-Stromversorgungssystem (-48V 120A 3U)

Technisches & Kaufmännisches Angebot anfordern

Produktbeschreibung

Produktbeschreibung

Problemlösung & Einsatznutzen

Zielgruppe und Einsatzbereich

Wesentliche Vorteile

Technische Daten

Anwendungsbereiche

Mobilfunk-Basisstationen (BBU/RRU-Versorgung)

Optische Zugangsnetze (FTTx- und OLT-Verteiler)

Prozessdatenübertragung bei Energie- und Bahninfrastrukturen

Zentrale Routing- und Vermittlungsknoten in Unternehmensnetzen
