VertivModell: NetSure 212 C23-S2

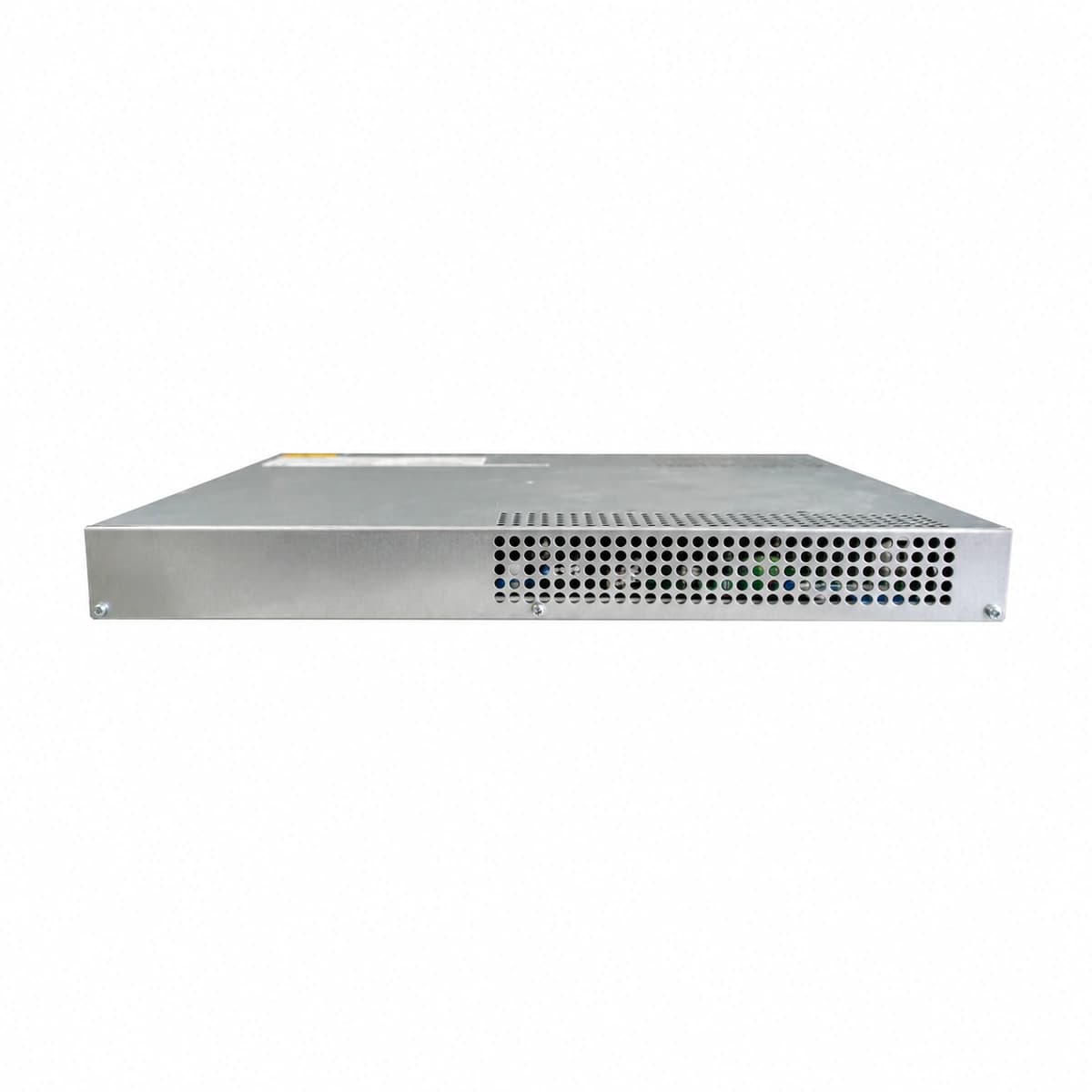

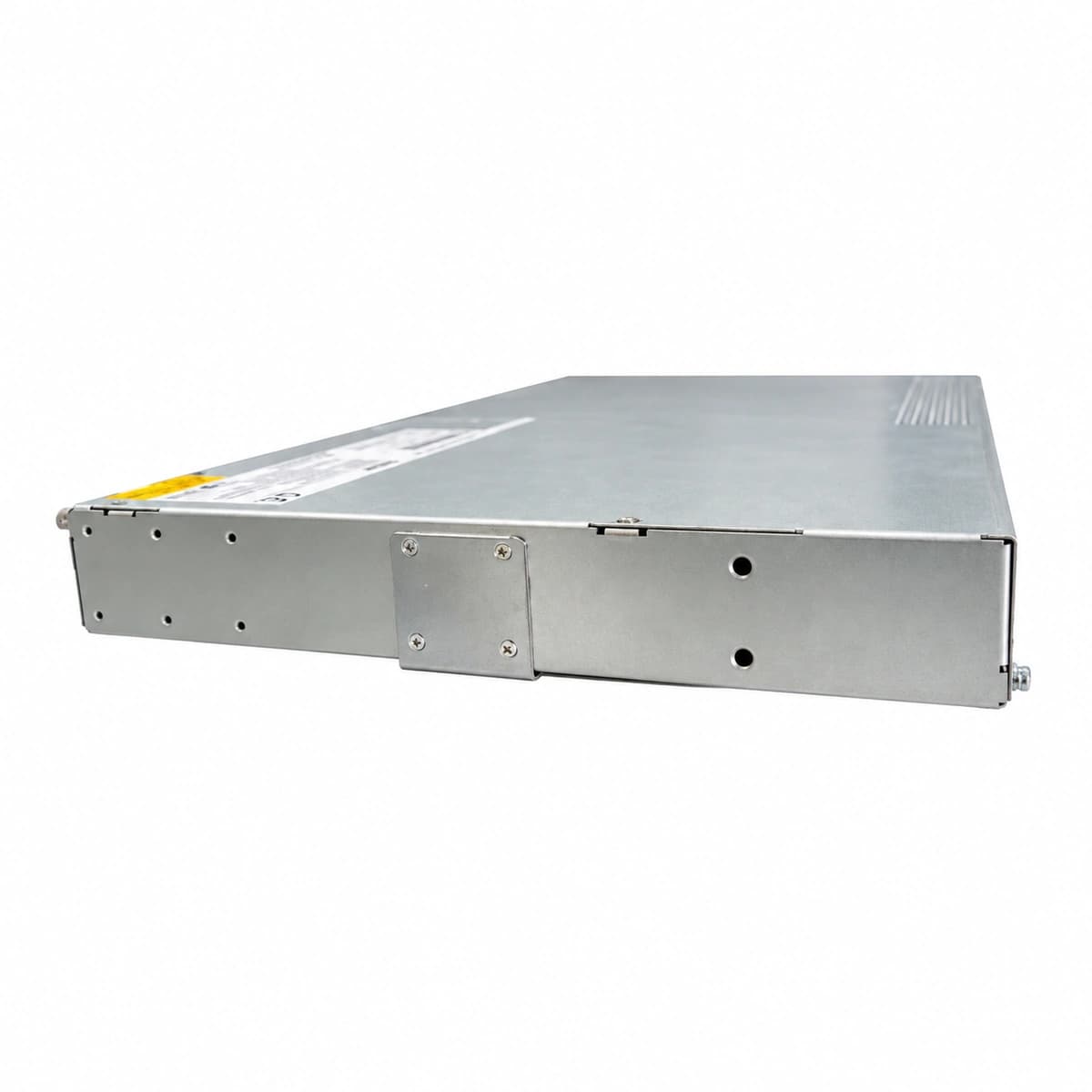

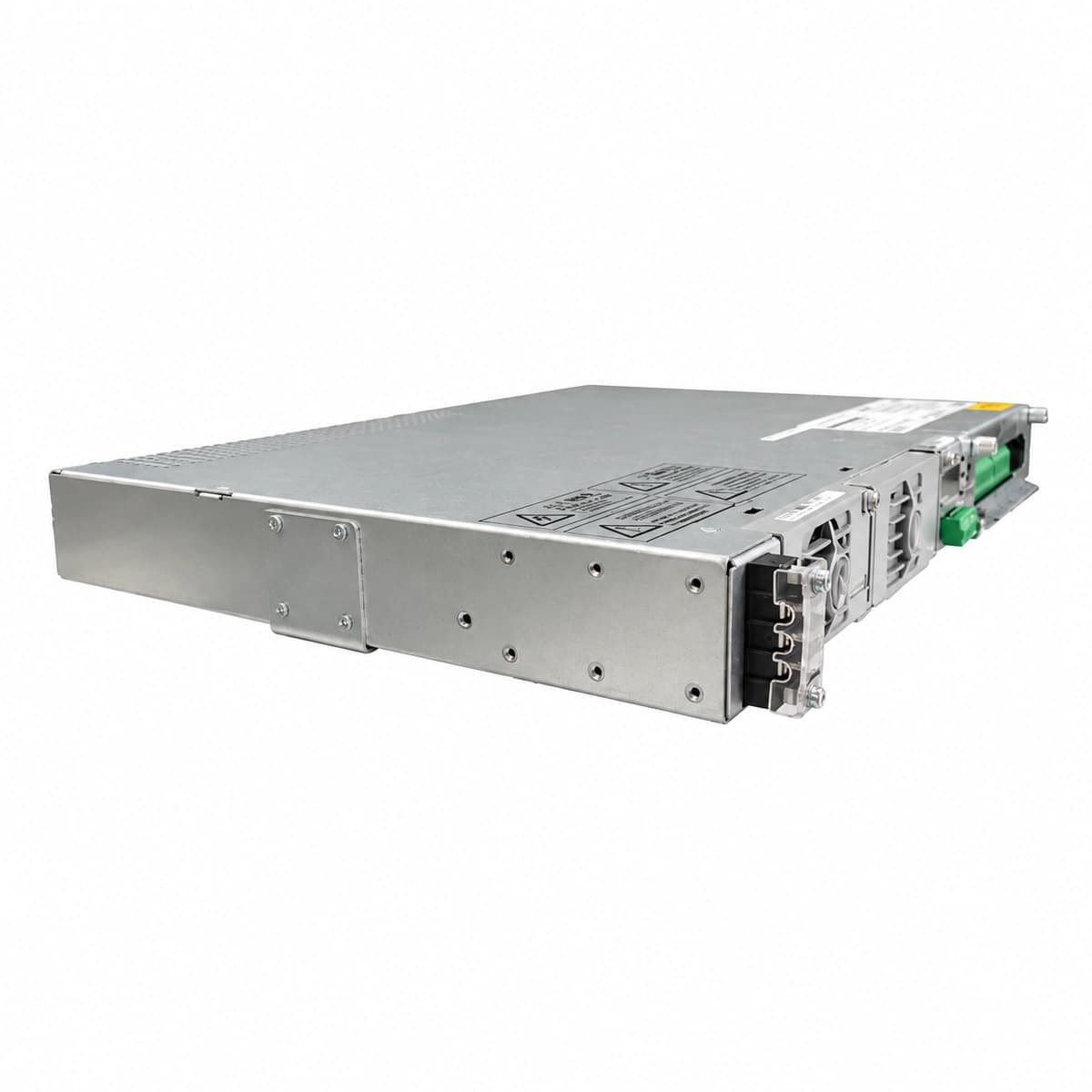

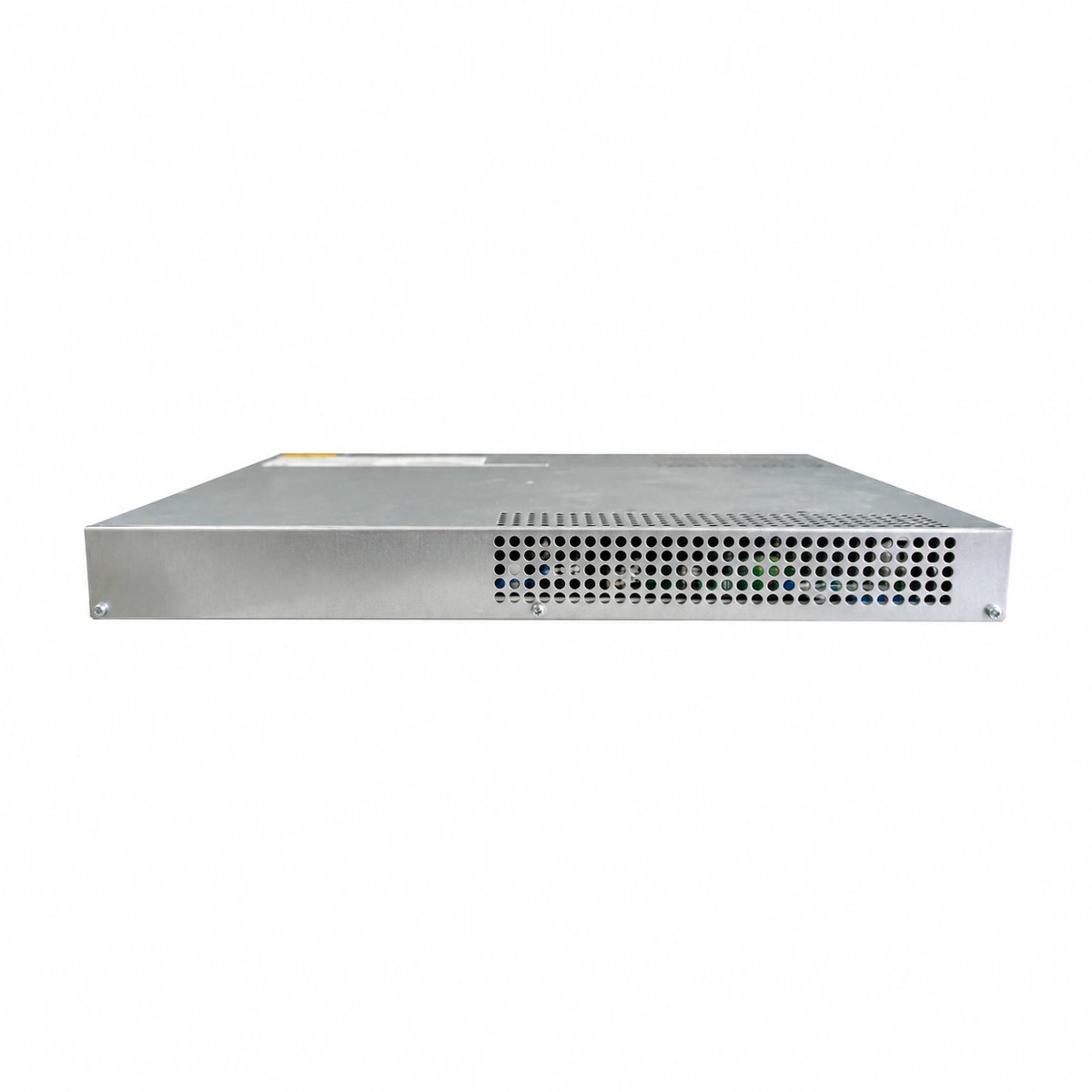

Vertiv NetSure 212 C23-S2 Einschub-Hochfrequenz-Gleichstromsystem (-48V 120A 2U)
Das NetSure 212 C23-S2 ist ein kompaktes 2U-19-Zoll-Gleichstromversorgungssystem für -48VDC mit einer Maximalkapazität von 120A, hocheffizienten Heißtausch-Gleichrichtern und intelligenter Steuerung.
Technisches & Kaufmännisches Angebot anfordern
Sie möchten ein Modell, technische Daten oder eine Projektkonfiguration bestätigen? Unser Team meldet sich per E-Mail oder Telefon.
Klare Unterstützung von der Auswahl bis zur Lieferung
360°Technischer Support
N+Serviceversprechen
3Lieferschritte
100%Kundenzufriedenheit
- Nennausgangsspannung
- -48VDC (-42V ~ -58V) VDC
- AC-Eingangsspannung
- 85VAC ~ 300VAC (Nenn 220VAC) VAC
- DC-Nennausgangsstrom
- 120A (Systemleistung 5.8kW)
- Spitzenwirkungsgrad
- ≥96.2%
- Verwaltbare Gleichrichteranzahl
- 3 Steckplätze für R48-2000e3 Module
- Intelligente Überwachungs-Steuereinheit
- M225S / NCU Intelligenter Controller
Produktbeschreibung
Produktbeschreibung

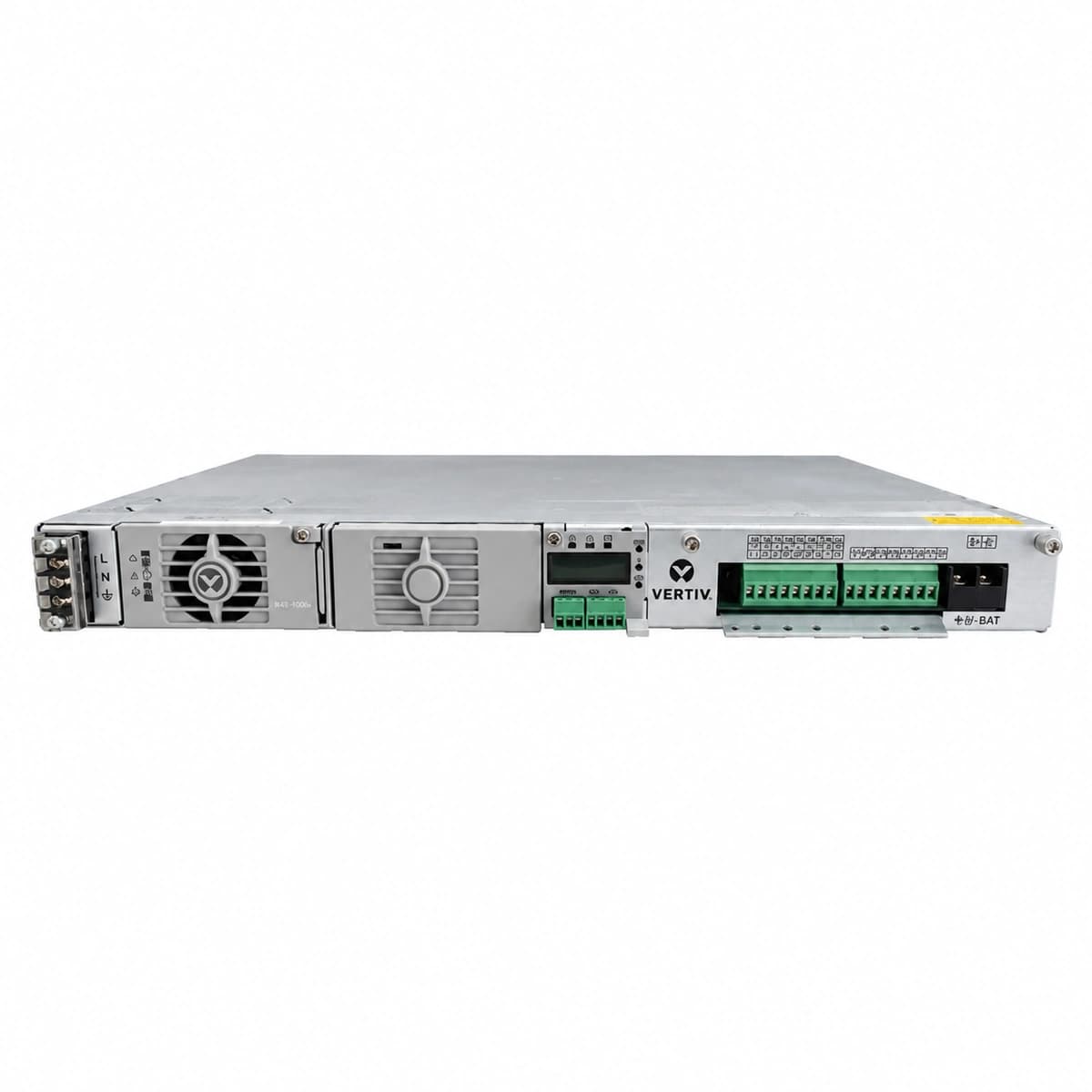

Das Vertiv NetSure 212 C23-S2 integriert Netzanschluss, Gleichstromabgänge, Tiefentladeschutzschütze (LLVD und BLVD), Steckplätze für Gleichrichter der R48-Serie und die Steuerungseinheit M221S/M222S in einem robusten 2HE-Subrack für 19-Zoll-Schränke.
Problemlösung & Einsatznutzen
Löst Platzmangel in Vor-Ort-Gehäusen, schützt Verbraucher vor Netzspannungsschwankungen und verhindert irreversible Batterieschäden durch präzises Lastabwurfmanagement.
Zielgruppe und Einsatzbereich
4G/5G-Mobilfunkstationen, FTTx-Zugangsnetze, dezentrale Vermittlungsstellen und Telekommunikationsschränke von Energieversorgern und Bahnbetreibern.
Wesentliche Vorteile
- Das kompakte 2U-Design mit hoher Leistungsdichte optimiert den vertikalen Rack-Raum in Telekommunikationsschränken.
- Der extrem breite Eingangsspannungsbereich (85 VAC bis 300 VAC) gewährleistet Stabilität in instabilen Stromnetzen.
- Unterstützt R48-2000e3 Hocheffizienz-Gleichrichter mit einem Spitzenwirkungsgrad von über 96,2 % zur Senkung der Energiekosten.
- Integrierter M225S/NCU-Controller und intelligentes LLVD/BLVD-Batteriemanagement garantieren höchste Betriebssicherheit.
Technische Daten
| Hauptspezifikationen | Wert |
|---|---|
| Intelligente Überwachungs-Steuereinheit | M225S / NCU Intelligenter Controller |
| AC-Eingangsspannung | 85VAC ~ 300VAC (Nenn 220VAC) VAC |
| Kühlsystemarchitektur | Temperaturgeregelte Zwangsbelüftung |
| Nennausgangsspannung | -48VDC (-42V ~ -58V) VDC |
| Verwaltbare Gleichrichteranzahl | 3 Steckplätze für R48-2000e3 Module |
| DC-Nennausgangsstrom | 120A (Systemleistung 5.8kW) |
| Gehäuseabmessungen (HxBxT) | 88 (2U) × 482 × 330 mm |
| Spitzenwirkungsgrad | ≥96.2% |
| Betriebstemperaturbereich | -40°C ~ +65°C |
Anwendungsbereiche
01
4G/5G Mobilfunk-Basisstationen und dezentrale Telekommunikations-Standorte
02
-48V DC Stromverteilungsanlagen in Rechenzentren und Cloud-Infrastrukturen
03
Gleichstrom-Schaltanlagen in Hochspannungsumspannwerken und Energieversorgungsnetzen
04
Bahn-Signaltechnik, Zugbeeinflussung und Telekommunikationsräume im Schienenverkehr
