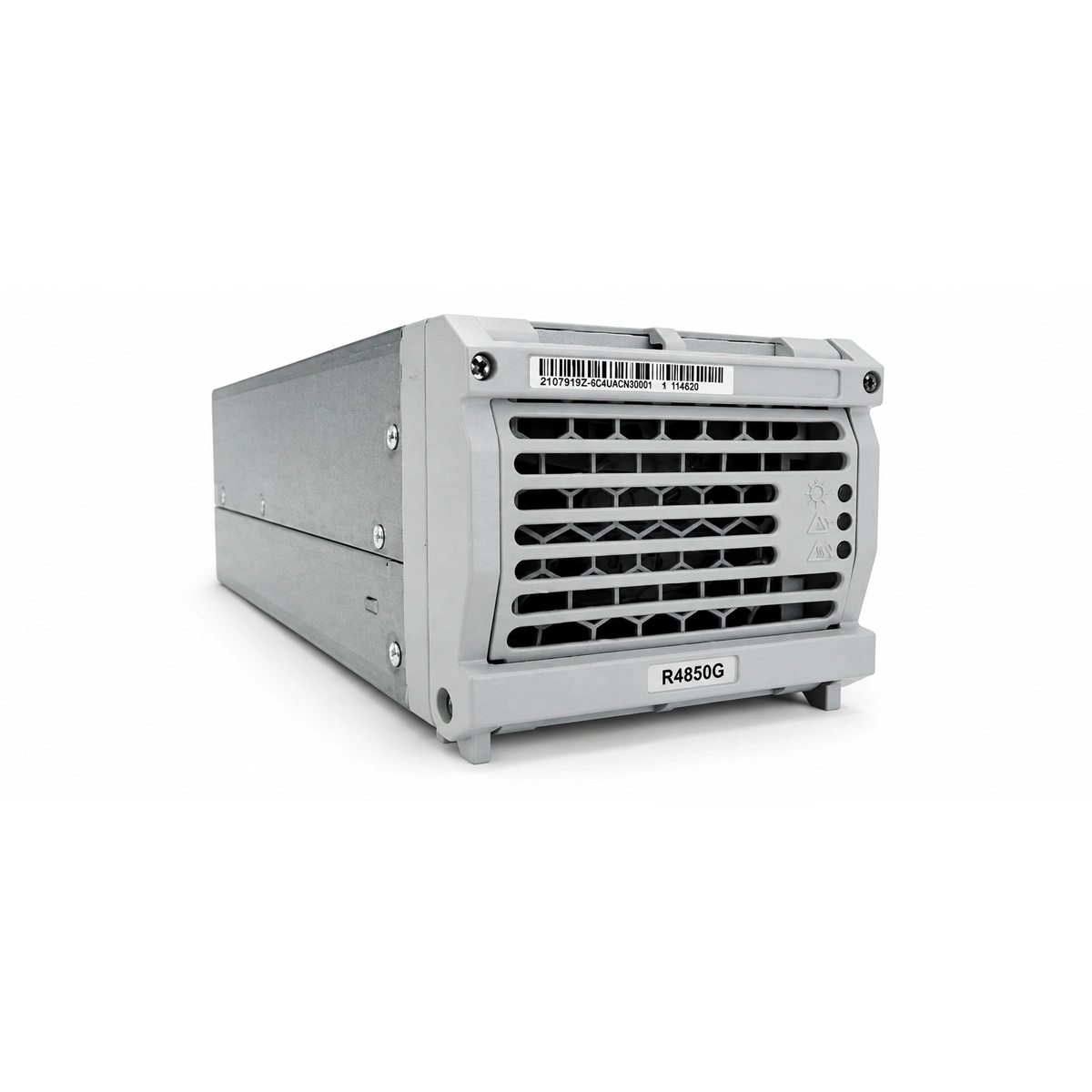

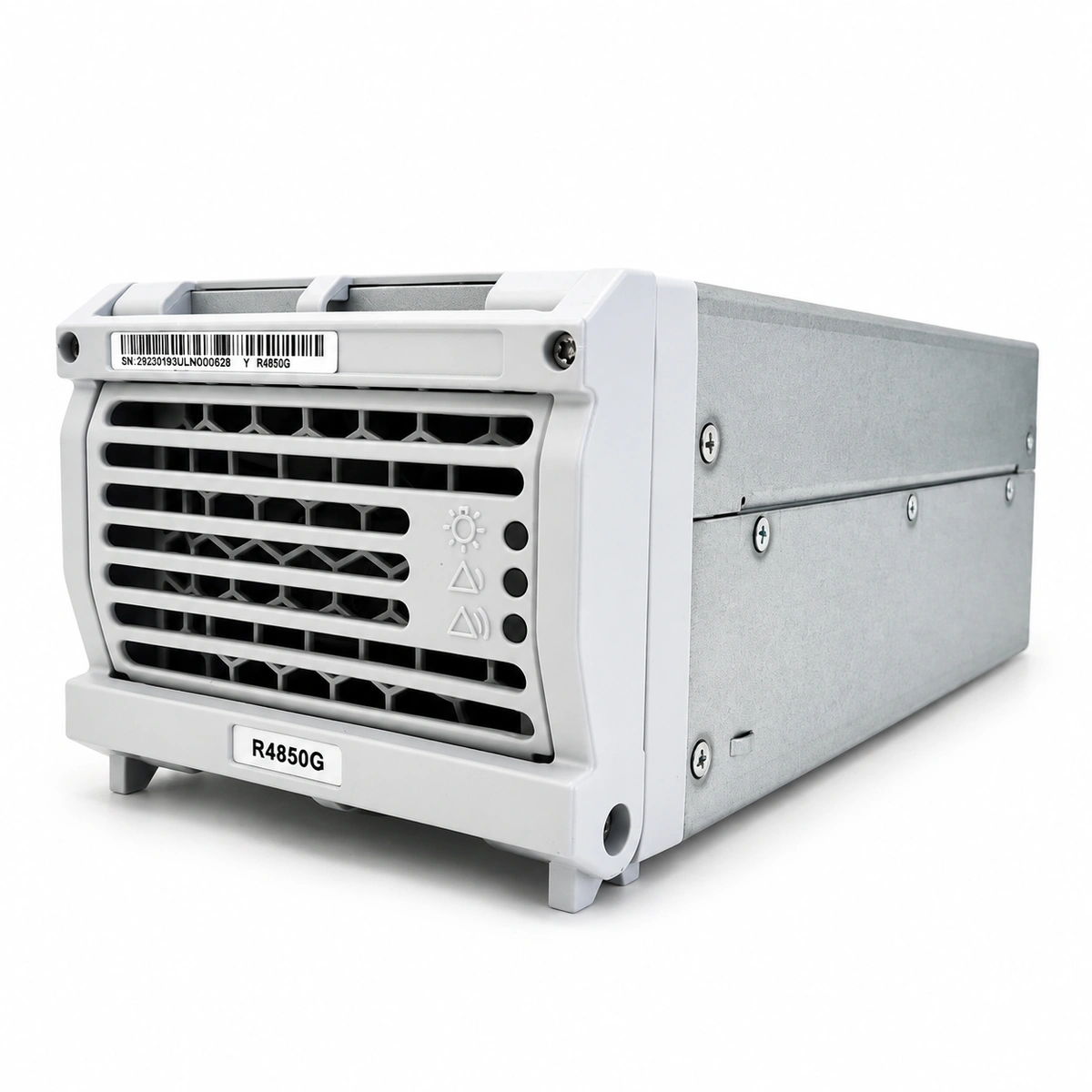

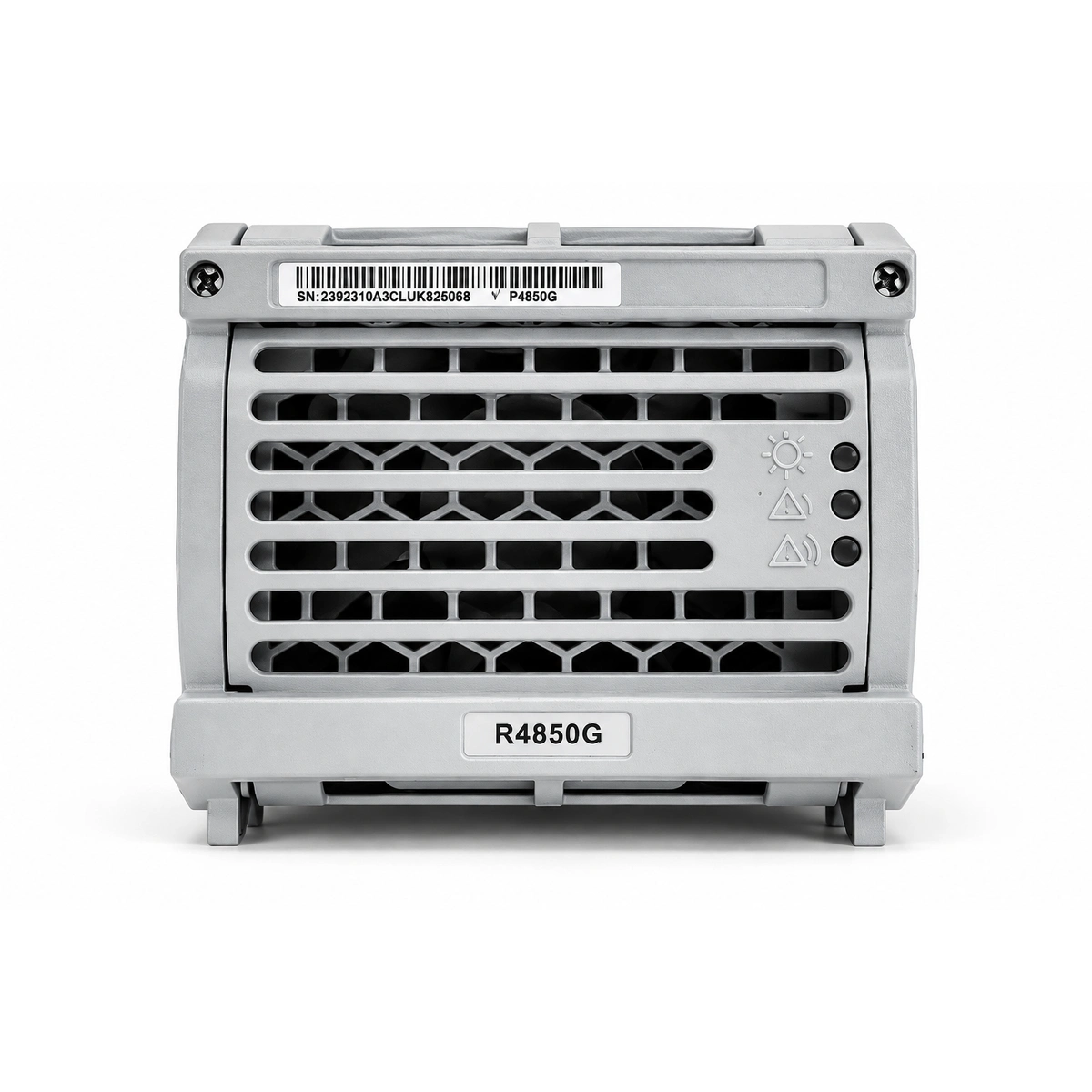

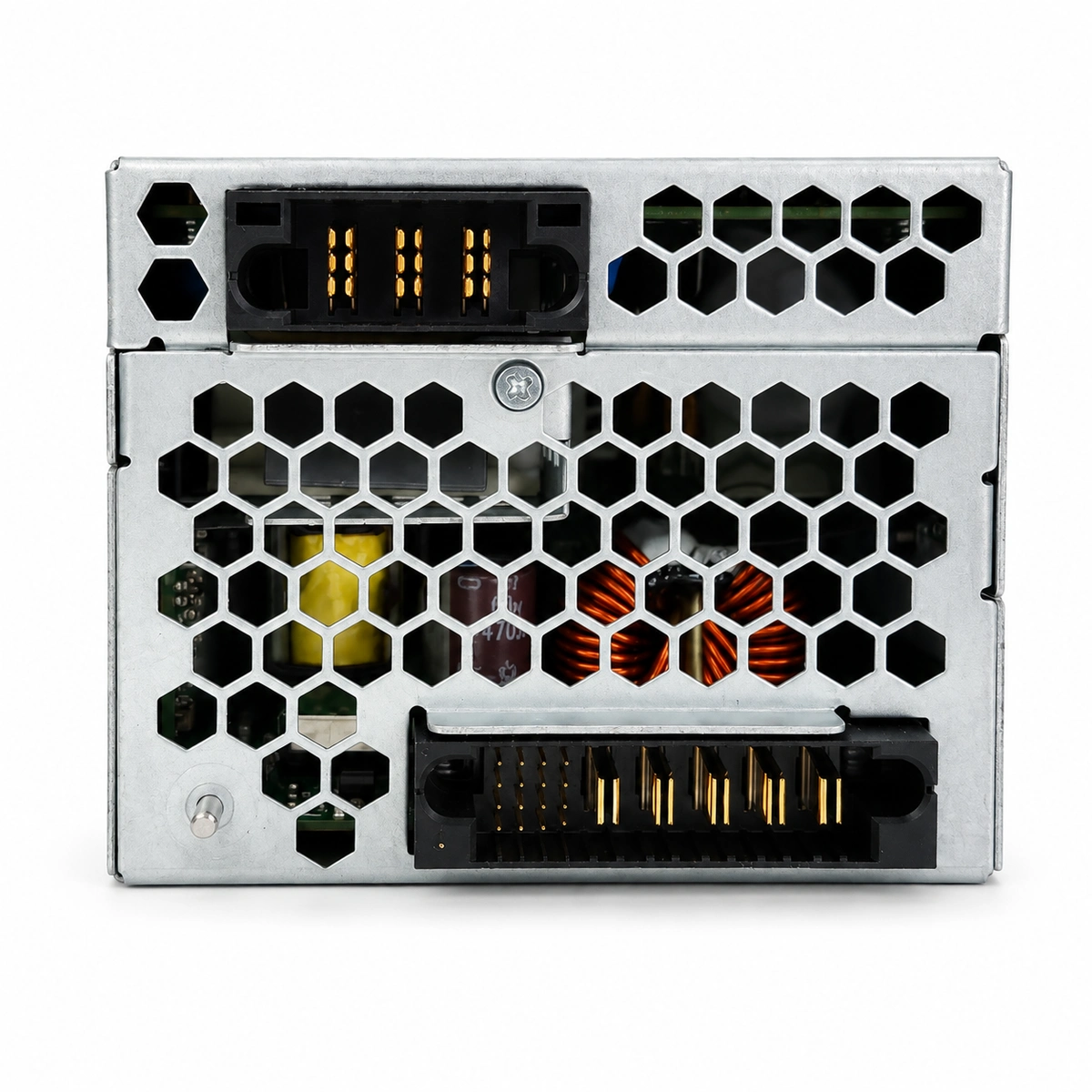

Das Huawei R4850G1 ist ein hochfrequentes, voll digitalisiertes Telekommunikations-Schaltgleichrichtermodul für industrielle -48V-Gleichstromsysteme (einstellbar von 42V bis 58V DC, Nennspannung 53,5V DC) mit einem Ausgangsstrom von 50A und einer Nennleistung von 3000W.
Sie möchten ein Modell, technische Daten oder eine Projektkonfiguration bestätigen? Unser Team meldet sich per E-Mail oder Telefon.
Das R4850G1 besteht aus Eingangs-EMV-Filtern, einer aktiven PFC-Stufe, einem galvanisch getrennten LLC-Resonanz-Gleichstromwandler sowie einer DSP-Steuereinheit. Der interne Signalprozessor regelt die Pulsweitenmodulation in Echtzeit, überwacht kontinuierlich alle elektrischen Parameter und kommuniziert über einen integrierten CAN-Bus mit der Systemüberwachungseinheit, um eine präzise aktive Lastaufteilung im Parallelbetrieb sicherzustellen.
Verhindert Systemausfälle bei Spannungseinbrüchen oder Überspannungen in instabilen Stromnetzen; senkt Abwärme und Kühlkosten in Technikräumen durch hohe Energieeffizienz; eliminiert Ausfallrisiken (Single Point of Failure) durch N+1-Redundanz und werkzeuglosen Modulaustausch im laufenden Systembetrieb.
Ausgelegt für 5G-Makrozellen, Mobilfunk-Außenschaltschränke, Vermittlungsstellen von Netzbetreibern, Edge-Rechenzentren, Bahnkommunikations- und Zugsicherungsanlagen sowie verteilte industrielle -48V-DC-Steuerungsnetze.
| Hauptspezifikationen | Wert |
|---|---|
| Nennausgangsspannung | -48VDC (-42V ~ -58V) |
| Maximaler Wirkungsgrad | ≥ 96.0% |
| Betriebstemperaturbereich | -40°C bis +75°C |
| Kühlsystem | Zwangsluftkühlung mit intelligent geregeltem Drehzahlventilator |
| Schutzfunktionen | Überspannung, Kurzschluss, Übertemperatur, Überspannungsschutz |
| Hot-Swap-Fähigkeit | Ja (Unterstützung für Hot-Plug / Plug-and-Play im laufenden Betrieb) |
| Gesamte harmonische Verzerrung (THD) | ≤ 5% (Gesamte Oberschwingungsverzerrung) |
| Leistungsfaktor & THD | ≥ 0.99 bei Nennlast |
| Standardkonformität | CE, UL, RoHS, IEC 60950, EN 300 386 |
