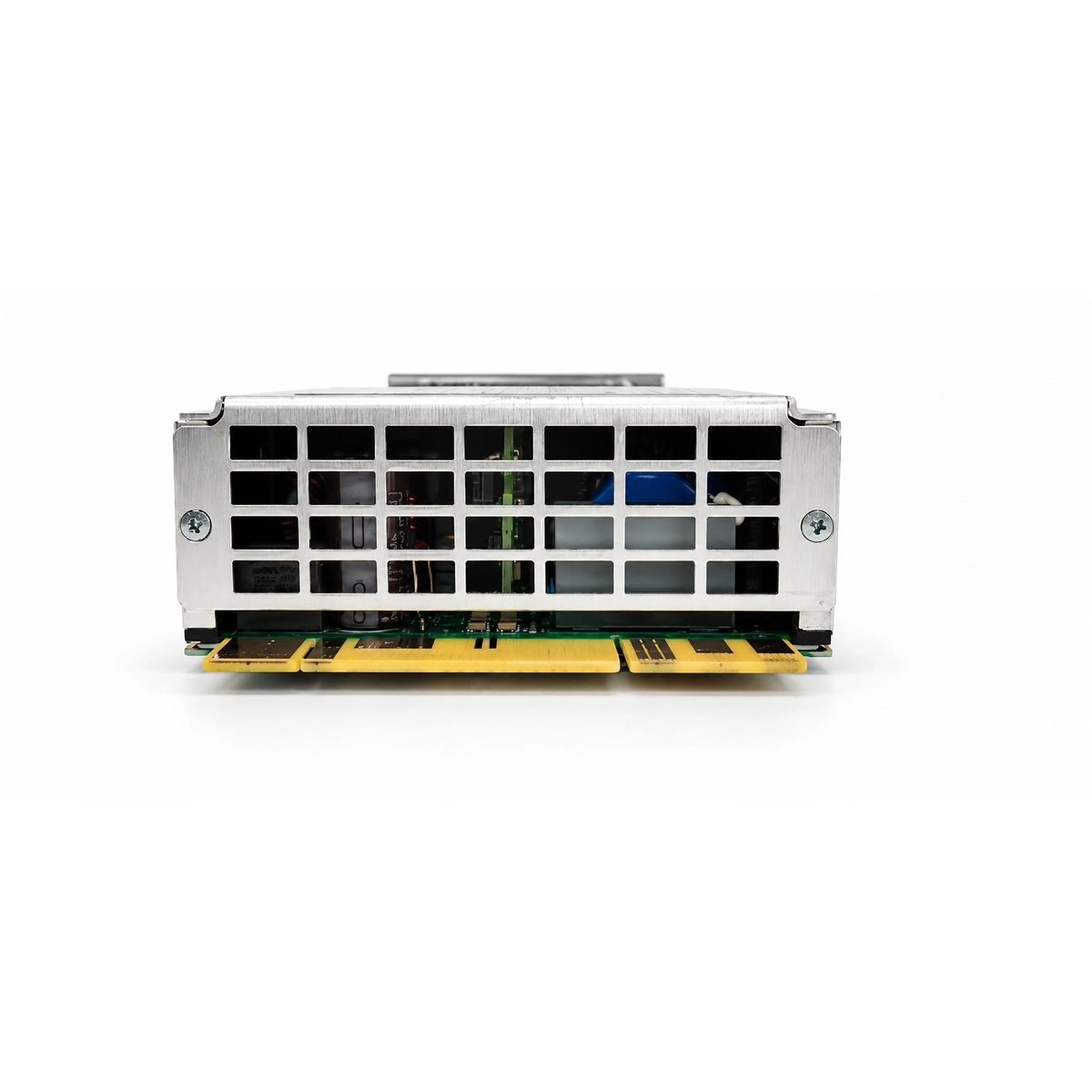

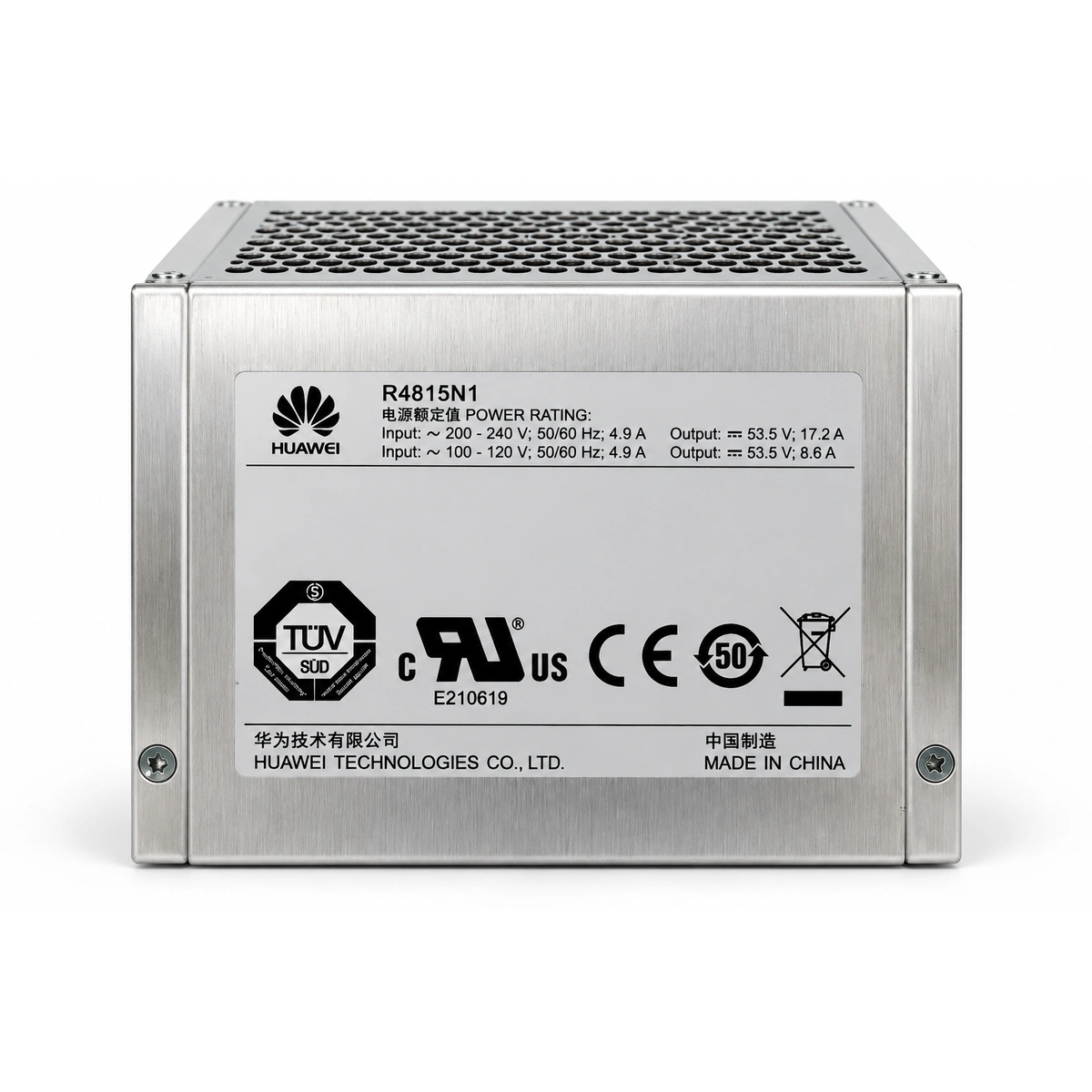

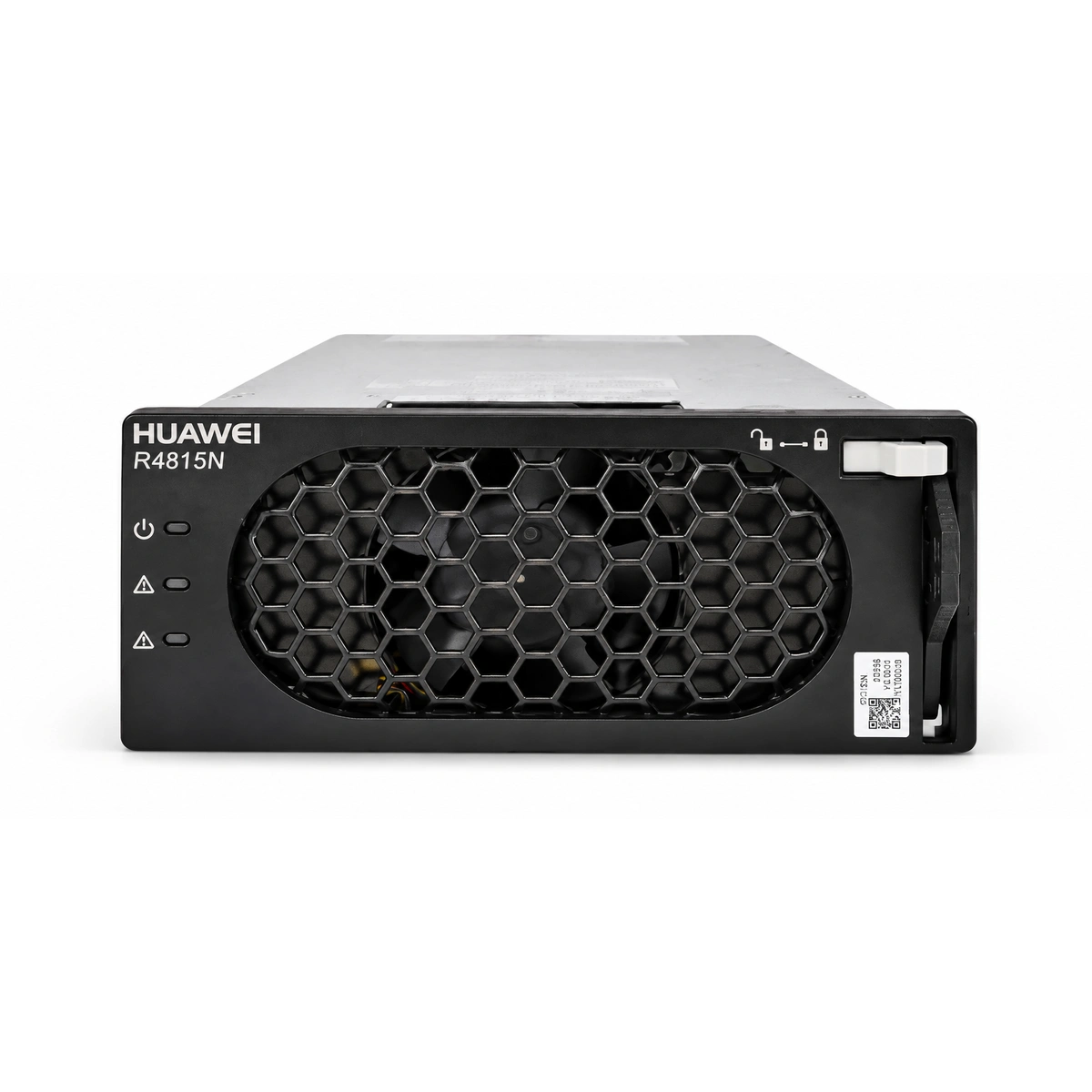

Das Huawei R4815N1 ist ein ultrakompaktes, volldigital gesteuertes einphasiges Schaltgleichrichtermodul für Telekommunikationsanwendungen. Es liefert eine geregelte Ausgangsspannung von -48 V DC (Nennwert 53,5 V DC, einstellbar von 42 V bis 58 V DC) bei einem maximalen Ausgangsstrom von 15 A und einer Dauernennleistung von 1000 W zur zuverlässigen Gleichstromversorgung kritischer Netzinfrastrukturen.
Sie möchten ein Modell, technische Daten oder eine Projektkonfiguration bestätigen? Unser Team meldet sich per E-Mail oder Telefon.
Schaltungstechnisch nutzt das R4815N1 eine zweistufige Wandlertopologie: Eine aktive PFC-Aufwärtsstufe gewährleistet einen Leistungsfaktor von > 0,99 und geringe Netzrückwirkungen (THD) über weite Eingangsspannungsbereiche. Ein galvanisch getrennter LLC-DC/DC-Resonanzwandler mit Synchrongleichrichtung sorgt für minimale Restwelligkeit und hohe Regeldynamik. Das Modul erfüllt internationale Sicherheitsstandards (IEC/EN 60950, ETSI 300 019) und besitzt funkenfreie Steckkontakte für den Heißtausch unter Last.
Das Modul verhindert Ausfälle durch instabile Stromnetze, Spannungseinbrüche, Transienten und Überhitzung in Outdoor-Gehäusen. Der breite Eingangsspannungsbereich von 85 V AC bis 300 V AC sichert den Betrieb selbst bei massiven Netzschwankungen. Integrierte Schutzfunktionen gegen DC-Überspannung, Kurzschlüsse und Übertemperatur verhindern Folgeschäden an nachgeschalteten Verbrauchern und reduzieren kostspielige Serviceeinsätze.
Optimal geeignet für Stromversorgungsbaugruppen in 4G/5G-Mobilfunkstationen (BBU/RRU), FTTx/OLT-Breitbandknoten, Richtfunkrelaisstationen, industrielle Fernwirkanlagen (RTU) und redundante -48-V-Gleichstromsysteme.
| Hauptspezifikationen | Wert |
|---|---|
| AC-Eingangsspannung | 85V AC ~ 300V AC |
| Maximaler Ausgangsstrom | 15A |
| Nennausgangsleistung | 1000W |
| Nennausgangsspannung | -48VDC (-42V ~ -58V) |
| Maximaler Wirkungsgrad | ≥ 93.0% |
| Betriebstemperaturbereich | -40°C bis +75°C |
| Kühlsystem | Intelligente drehzahlgeregelte Lüfterkühlung |
| Hot-Swap-Fähigkeit | Ja (im laufenden Betrieb austauschbar ohne Betriebsunterbrechung) |
Huawei
Mit einem Spitzenwirkungsgrad von über 94.5% kombiniert der 4850N2 eine volldigitale Regelung mit einem intelligent drehzahlgesteuerten bürstenlosen Lüfter für maximale Leistungsdichte. Ausgestattet mit aktiver Leistungsfaktorkorrektur (PFC), CAN-Bus-Schnittstelle und unterbrechungsfreier Hot-Swap-Fähigkeit erfüllt das Modul höchste Anforderungen an Betreibersicherheit und MTBF.
Ausgestattet mit voll digitaler DSP-Regelung, resonanter Soft-Switching-Topologie und intelligenter Zwangsbelüftung mit drehzahlgeregeltem Lüfter bietet das M48500N1 eine herausragende Leistungsdichte und Zuverlässigkeit. Es unterstützt Live-Hot-Swap unter Last und aktive N+1-Lastaufteilung für unterbrechungsfreie Telekommunikations- und Datenknoteninfrastrukturen.
Ausgestattet mit digitaler DSP-Regelung, aktiver Leistungsfaktorkorrektur (PFC) und LLC-Resonanztopologie erzielt das OPM40M einen Spitzenwirkungsgrad von über 96%. Das vollständig geschlossene, lüfterlose Gehäuse garantiert lautlosen, wartungsfreien Betrieb und höchste Zuverlässigkeit unter extremen Umweltbedingungen.
Dank digitaler DSP-Regelung, aktiver PFC und LLC-Resonanzwandlertechnologie erzielt das System einen Wirkungsgrad von über 96% und liefert höchste Zuverlässigkeit in Telekommunikationsqualität sowie eine optimierte Wärmeabfuhr unter extremen Witterungsbedingungen.
