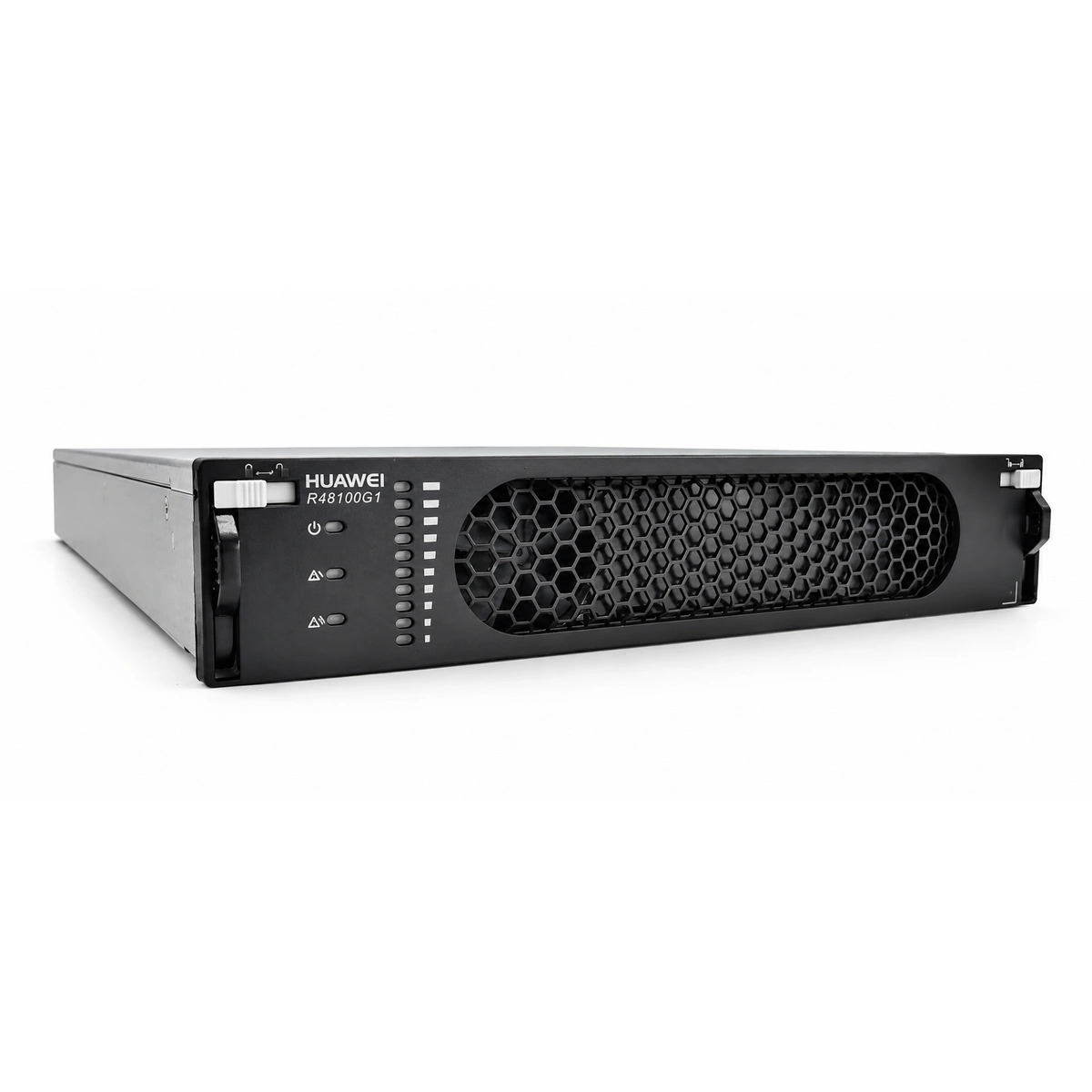

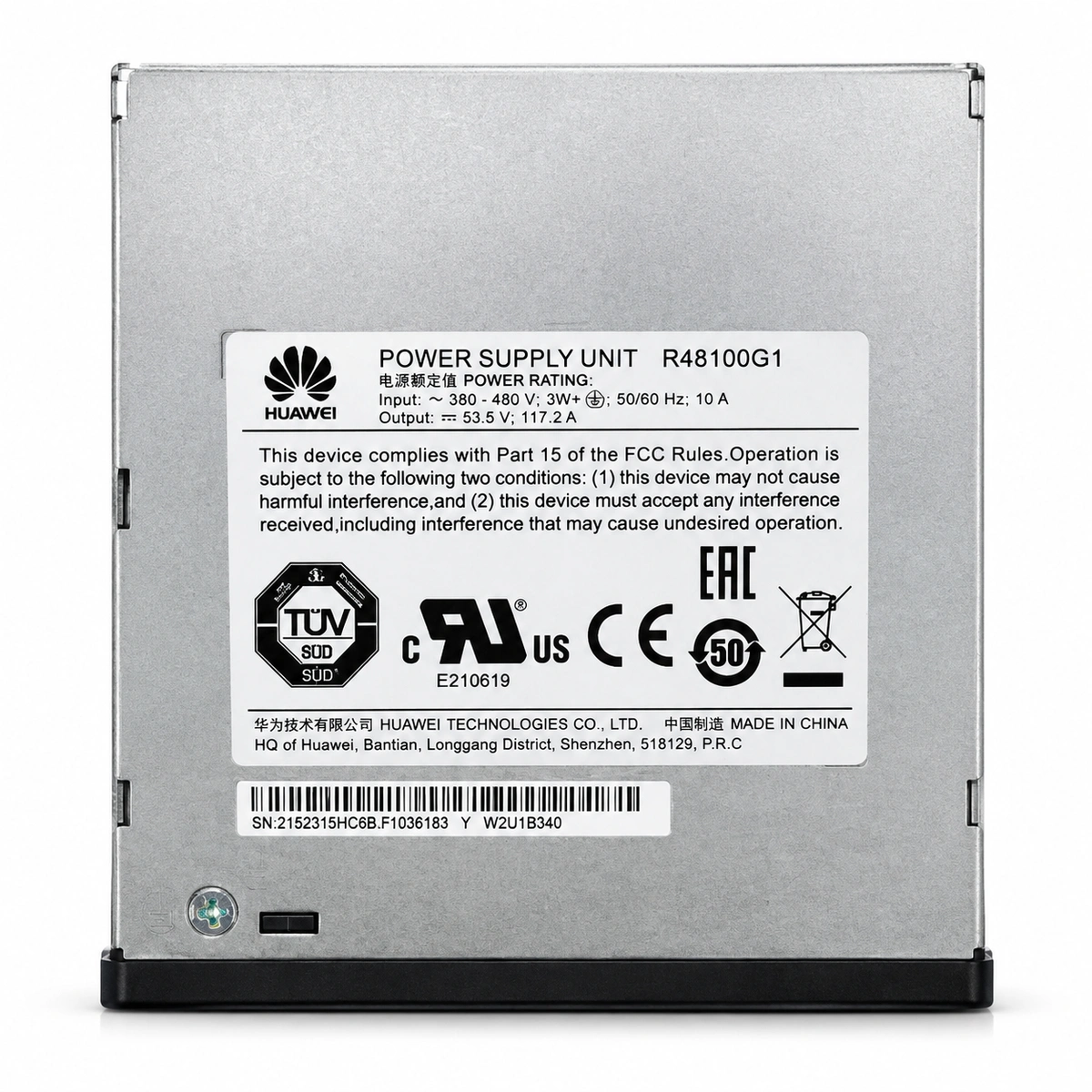

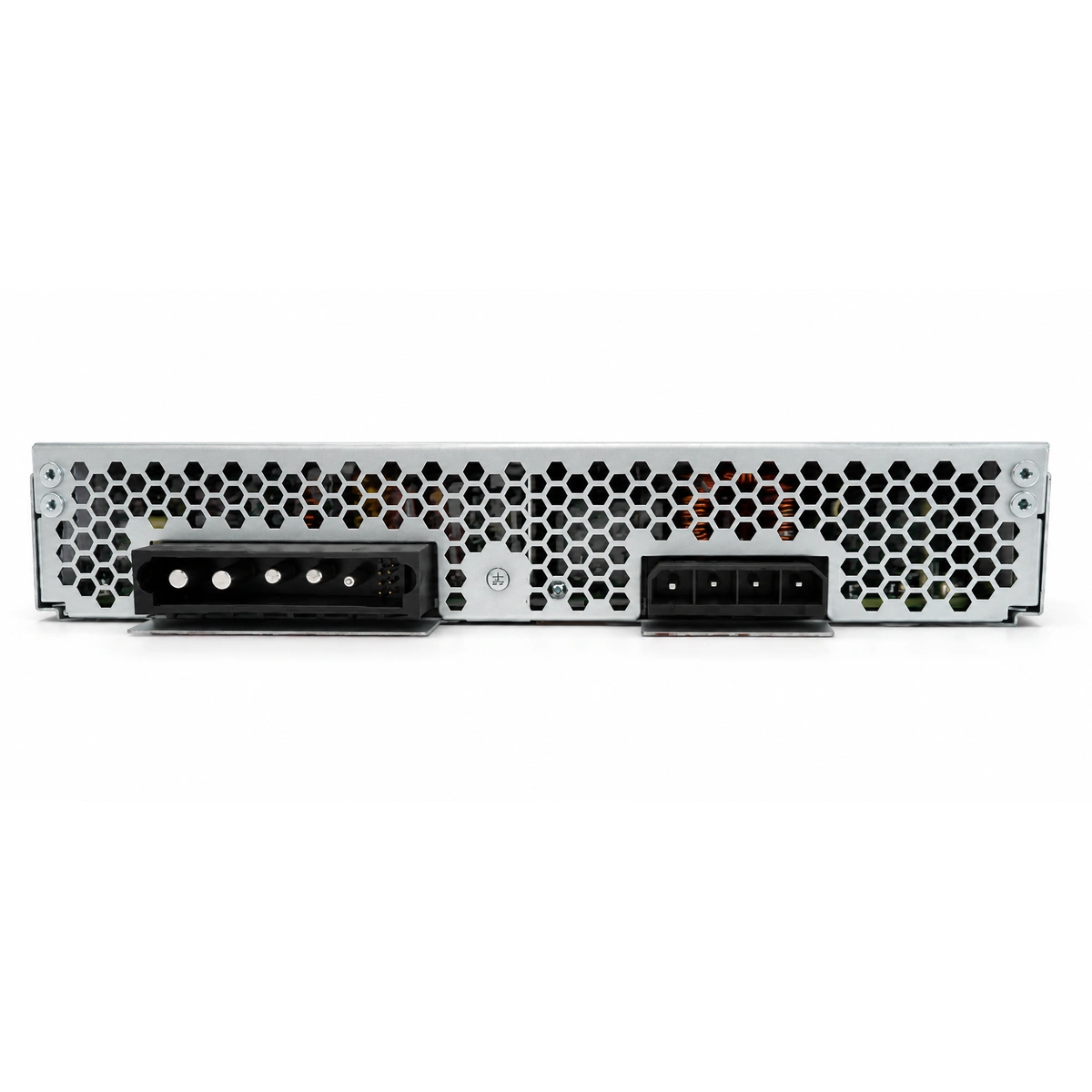

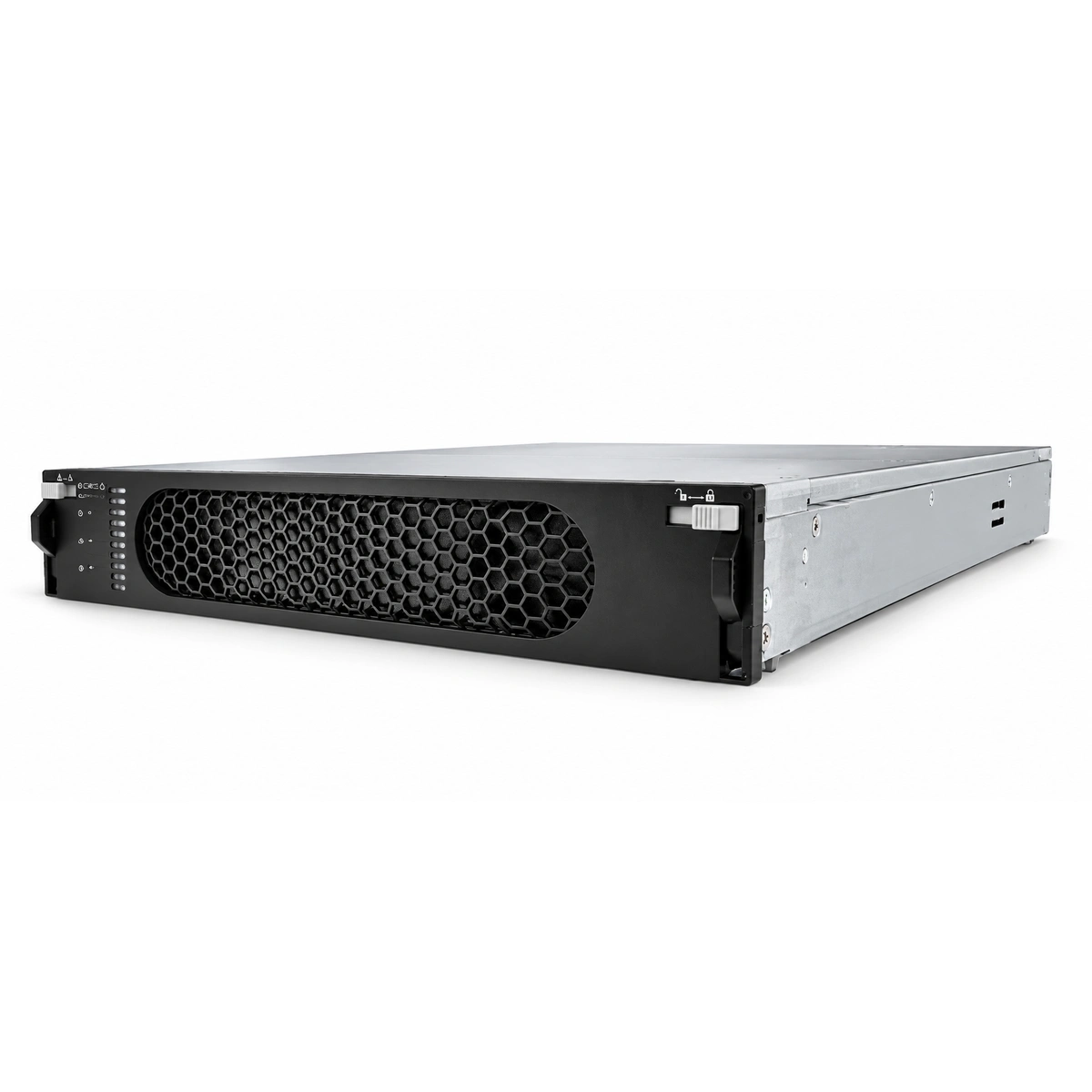

Der Huawei R48100G1 ist ein digital gesteuertes Telekommunikations-Schaltgleichrichtermodul für den Carrier-Einsatz mit einem Nennausgang von -48V DC (Einstellbereich 42V bis 58V DC, Nennwert 53,5V DC), einem maximalen Ausgangsstrom von 100A und einer Ausgangsleistung von 5800W (Spitze 6000W). Mit einem Eingangsspannungsbereich von 85V AC bis 300V AC und einem Wirkungsgrad von mindestens 96,0% gewährleistet er eine zuverlässige Gleichstromversorgung für Rechenzentren und Mobilfunkknoten.
Sie möchten ein Modell, technische Daten oder eine Projektkonfiguration bestätigen? Unser Team meldet sich per E-Mail oder Telefon.
Die interne Architektur umfasst zweistufige EMV- und Überspannungsschutzfilter, eine aktive Leistungsfaktorkorrekturstufe (APFC), einen galvanisch getrennten DC/DC-Vollbrücken-Resonanzwandler (ZVS LLC) und eine synchrone Ausgangsgleichrichtung. Alle Regelfunktionen, die aktive Lastverteilung (Fehler < ±3%) sowie Schutzschaltungen werden über integrierte DSPs gesteuert und über den CAN-Bus an die zentrale Steuereinheit übermittelt.
Verhindert Systemausfälle durch Netzspannungseinbrüche, Unterspannungen oder anhaltende Überspannungsspitzen; schützt empfindliche HF- und Übertragungstechnik vor elektromagnetischen Störungen (EMI); und verhindert Batteriedegradation sowie Lastabwürfe durch präzise Ladestromregelung und stossfreie Lastübernahme.
Optimal für modulare Großstromversorgungen (wie Huawei TP483000D und TP482000B), Hauptvermittlungsstellen von Netzbetreibern, 5G-Makrostandorte, Rechenzentren mit -48V-DC-Bus sowie industrielle Prozessleitsysteme.
| Hauptspezifikationen | Wert |
|---|---|
| Nennausgangsspannung | -48VDC (-42V ~ -58V) |
| Maximaler Ausgangsstrom | 100A |
| Nennausgangsleistung | 5800W / 6000W Max |
| AC-Eingangsspannung | 85V AC ~ 300V AC (Dreiphasig / Einphasig kompatibel) |
| Maximaler Wirkungsgrad | ≥ 96.0% |
| Betriebstemperaturbereich | -40°C bis +75°C |
| Kühlsystem | Intelligente drehzahlgeregelte Lüfterkühlung |
| Hot-Swap-Fähigkeit | Ja (im laufenden Betrieb austauschbar ohne Betriebsunterbrechung) |
