Q: Was sind die Schnittstellentypen, Pin-/Port-Definitionen und Kommunikationsspezifikationen des Huawei GPON OLT Klasse C++ Moduls und des integrierten Systems?

Gemäß der offiziellen technischen Dokumentation von Huawei lauten die Schnittstellen- und Kommunikationsspezifikationen wie folgt: 1. Schnittstellen- und Glasfaserspezifikationen: Optischer Steckertyp ist SC/UPC unter Verwendung von Singlemode-Glasfaser mit einer maximalen Übertragungsdistanz von 20 km (unter bestimmten Streckenbedingungen bis zu 40 km). 2. Datenraten: GPON-Übertragungsraten betragen 1,244 Gbit/s (TX) und 2,488 Gbit/s (RX). 3. Dienst- und Zusatzschnittstellen (z. B. PC500 integriertes Modul): Ausgestattet mit 2 x SFP (GE o, GPON), 4/6 x GE (PoE / PoE+ / PoE++), 1 x GE (e) sowie 1 NMS-Port und einem WLAN-Modul. 4. Kommunikation und Netzwerkmanagement: Unterstützt Digital Diagnostic Monitoring (DDM). Remote- und lokales Management werden über eSight Unified NMS, Onboard-Web-NMS und IEEE 802.1x-Zugriffsauthentifizierung unterstützt.

Question 1

Welche Huawei OLT-Leitungskarten unterstützen das HW-OPT-GPON-OLT-C-PLUS und erlaubt es einen Mischbetrieb mit Klasse B+/C+?

Accepted Answer

Das HW-OPT-GPON-OLT-C-PLUS ist vollständig kompatibel mit Huawei SmartAX und OptiXaccess GPON-Dienstkarten einschließlich GPFD, GPBD, GPUF, H901GPLF und H902GPLF, die in den Serien MA5608T, MA5683T, MA5680T und MA5800 (X2/X7/X15/X17) eingesetzt werden. Es unterstützt den portweisen Hot-Plug-Mischbetrieb mit älteren Klasse B+- und Klasse C+-Optiken auf derselben Baugruppe ohne steckplatzweite Neukonfiguration. Dank SFF-8472-konformem DDM meldet das Modul Tx/Rx-Leistung, Ruhestrom und Temperatur in Echtzeit direkt an das Huawei VRP/OptiX OS. Sein Burst-Mode-Dynamikbereich verhindert die Übersteuerung des ONT-Empfängers im Nahbereich, selbst wenn Zweige mit hohem und niedrigem Split parallel betrieben werden.

Question 2

Wie schneidet dieses Klasse C++ Modul hinsichtlich Leistungsaufnahme, Wärmeableitung und robuster Umweltzuverlässigkeit ab?

Accepted Answer

Betrieben mit einer standardmäßigen 3,3-V-Versorgung begrenzt das HW-OPT-GPON-OLT-C-PLUS seine maximale Leistungsaufnahme auf < 1,5 W, wodurch thermische Herausforderungen in voll bestückten 16-Port-GPON-Dienstkarten minimiert werden. Es verfügt über ein robustes Zinkdruckgussgehäuse gemäß Telcordia GR-468-CORE und EN 55032 Klasse B zur EMI/RFI-Dämpfung. Ausgelegt für Standardbedingungen (0 °C bis +70 °C) und anspruchsvolle Outdoor-Shelter-Umgebungen bietet es integrierten Überspannungsschutz (IEC 61000-4-5-konform), selbstrückstellende Überstrombegrenzer und dynamische APD-Hochspannungs-Vorspannungsstabilisierung, was einen bitfehlerfreien (BER 0) Betrieb unter kontinuierlicher thermischer und elektrischer Belastung gewährleistet.

Question 3

Was sind die Schnittstellentypen, Pin-/Port-Definitionen und Kommunikationsspezifikationen des Huawei GPON OLT Klasse C++ Moduls und des integrierten Systems?

Accepted Answer

Gemäß der offiziellen technischen Dokumentation von Huawei lauten die Schnittstellen- und Kommunikationsspezifikationen wie folgt:
1. Schnittstellen- und Glasfaserspezifikationen: Optischer Steckertyp ist SC/UPC unter Verwendung von Singlemode-Glasfaser mit einer maximalen Übertragungsdistanz von 20 km (unter bestimmten Streckenbedingungen bis zu 40 km).
2. Datenraten: GPON-Übertragungsraten betragen 1,244 Gbit/s (TX) und 2,488 Gbit/s (RX).
3. Dienst- und Zusatzschnittstellen (z. B. PC500 integriertes Modul): Ausgestattet mit 2 x SFP (GE o, GPON), 4/6 x GE (PoE / PoE+ / PoE++), 1 x GE (e) sowie 1 NMS-Port und einem WLAN-Modul.
4. Kommunikation und Netzwerkmanagement: Unterstützt Digital Diagnostic Monitoring (DDM). Remote- und lokales Management werden über eSight Unified NMS, Onboard-Web-NMS und IEEE 802.1x-Zugriffsauthentifizierung unterstützt.

Hauptspezifikationen	Wert
Bauform und Montageart	SFP (Class C++ ultra-high optical power)
Datenübertragungsrate	Downlink 2.488Gbps / uplink 1.244Gbps (asymmetric)
Zentrale Wellenlänge	Tx 1490nm / Rx 1310nm (single-fiber bidirectional BOSA)
Maximale Reichweite	20 (supports a high 1:128 split ratio) km
LWL-Fasertyp	Single-mode single-fiber (BiDi)
Optischer Steckverbindertyp	SC/UPC single optical receptacle
Typische Leistungsaufnahme	< 1.8 W
Betriebstemperaturbereich	0°C ~ +70°C
Optische Sendeleistung	+4.5 ~ +10.0 (Ultra-High Optical Launch Power) dBm
Optische Empfängerempfindlichkeit	< -32.0 (Ultra-High Receiver Sensitivity) dBm

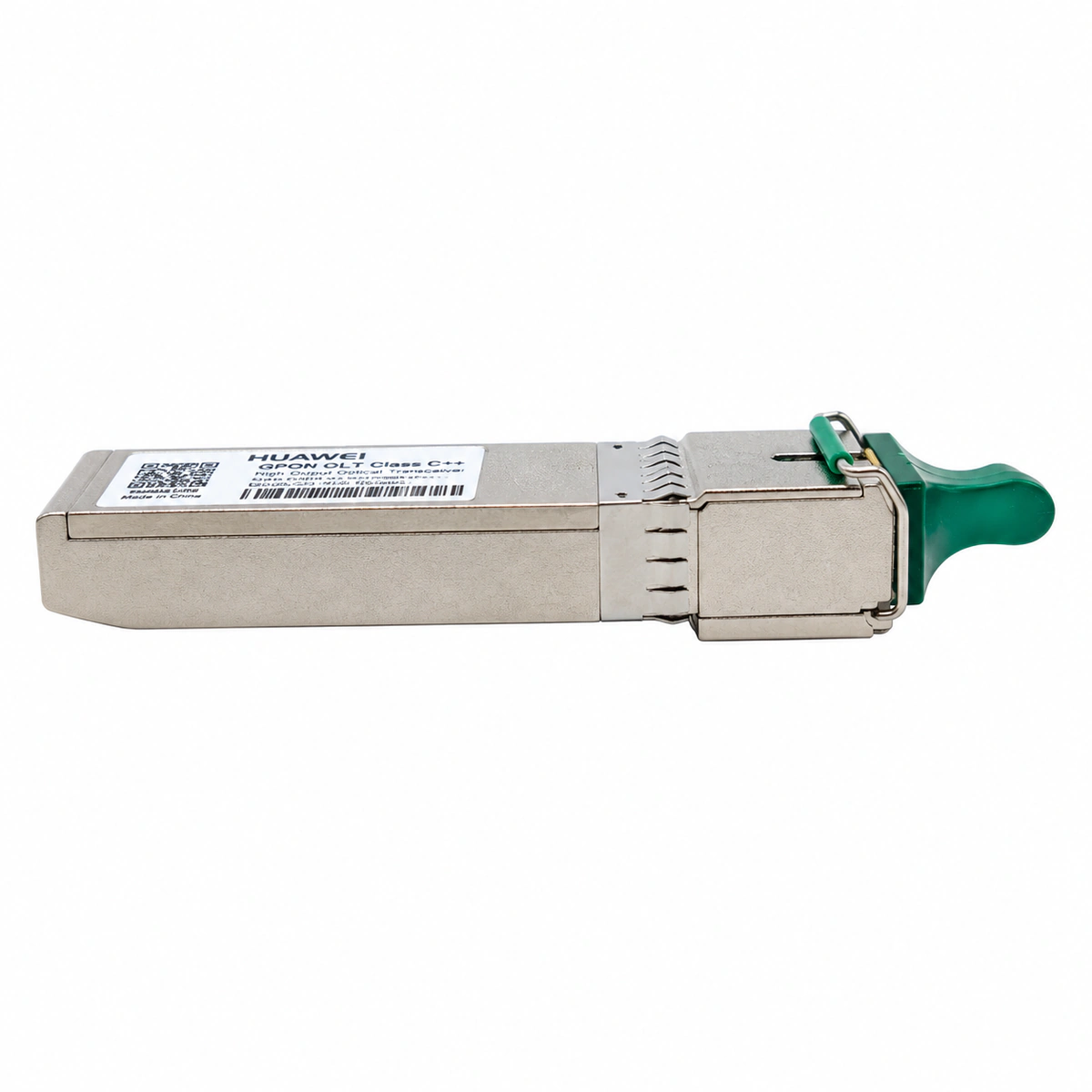

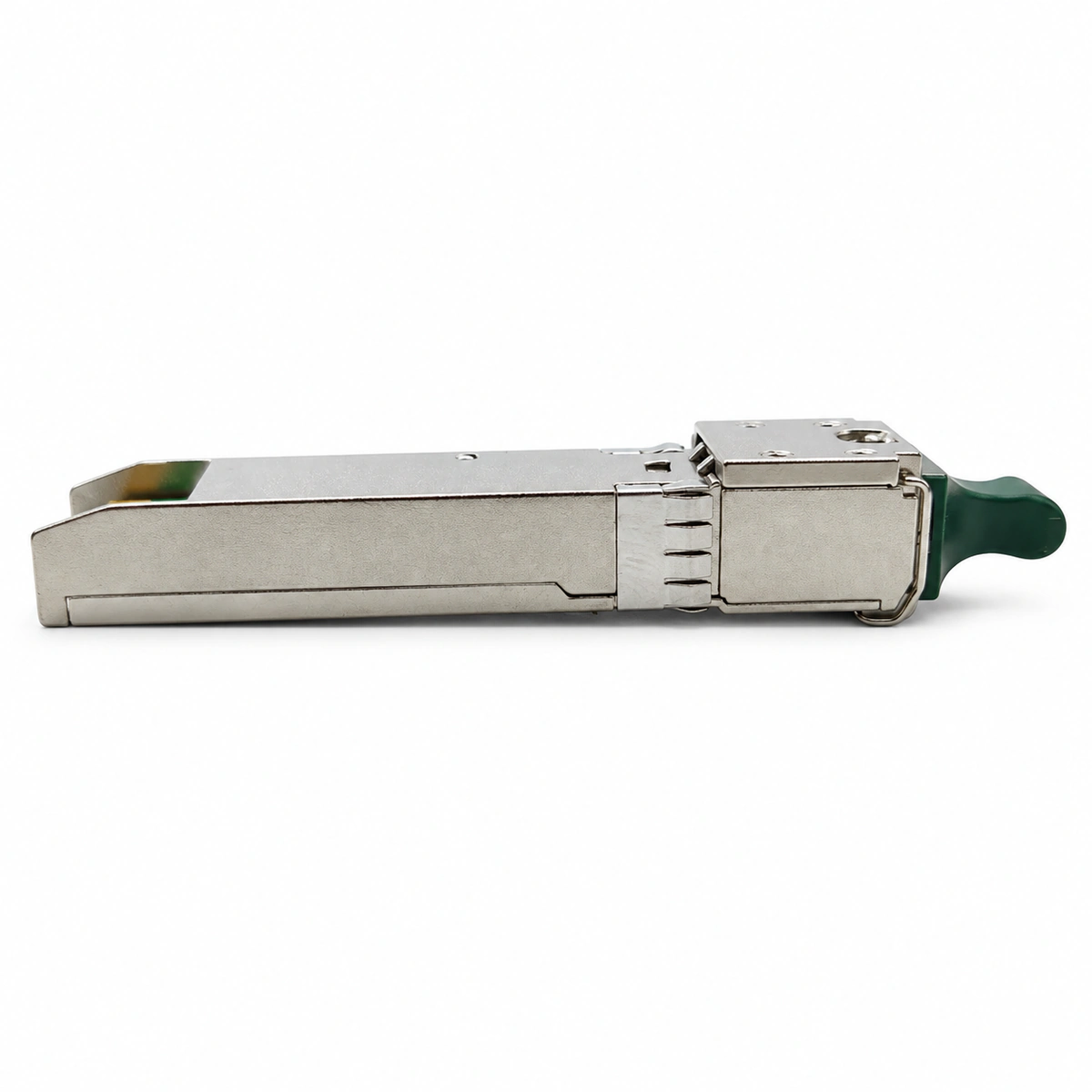

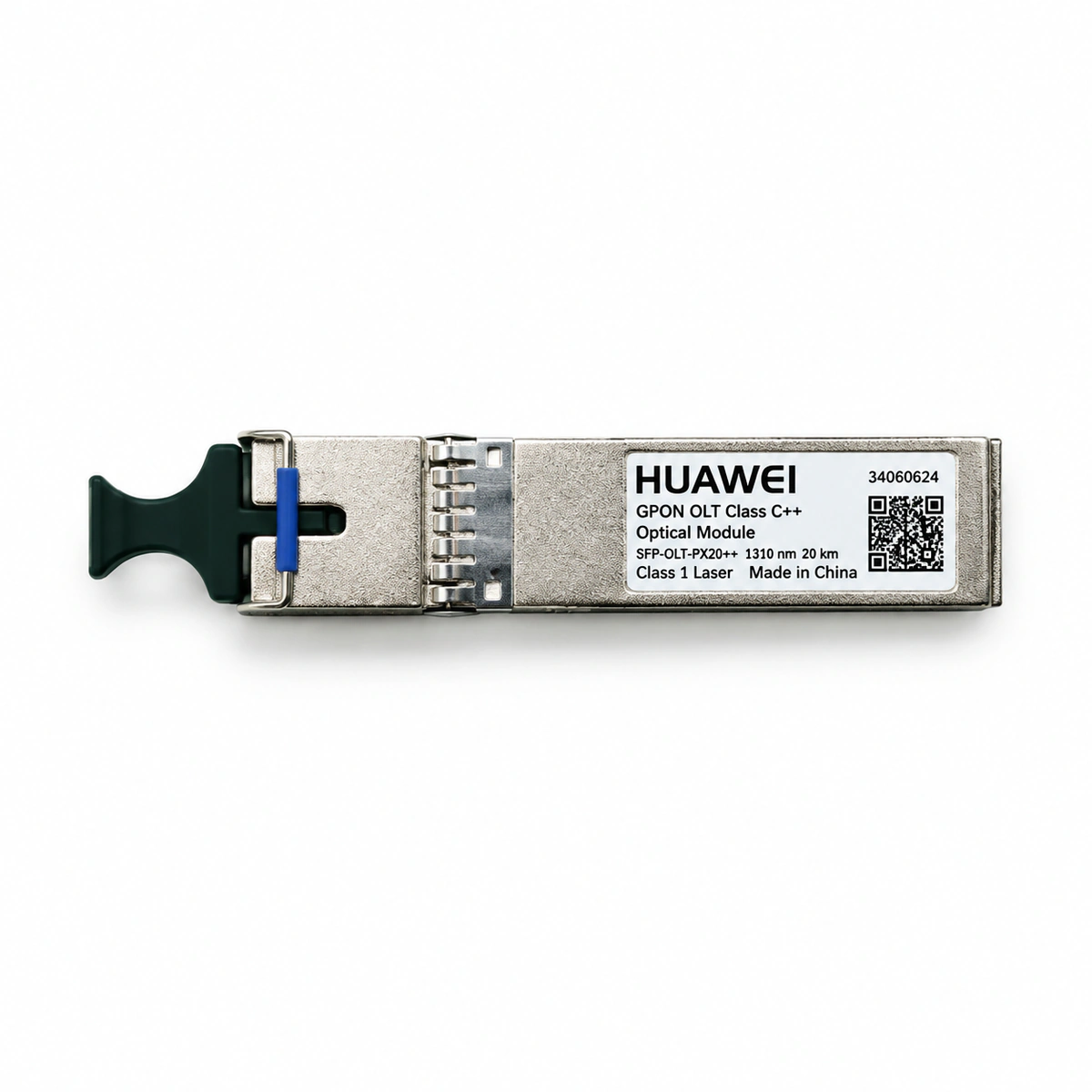

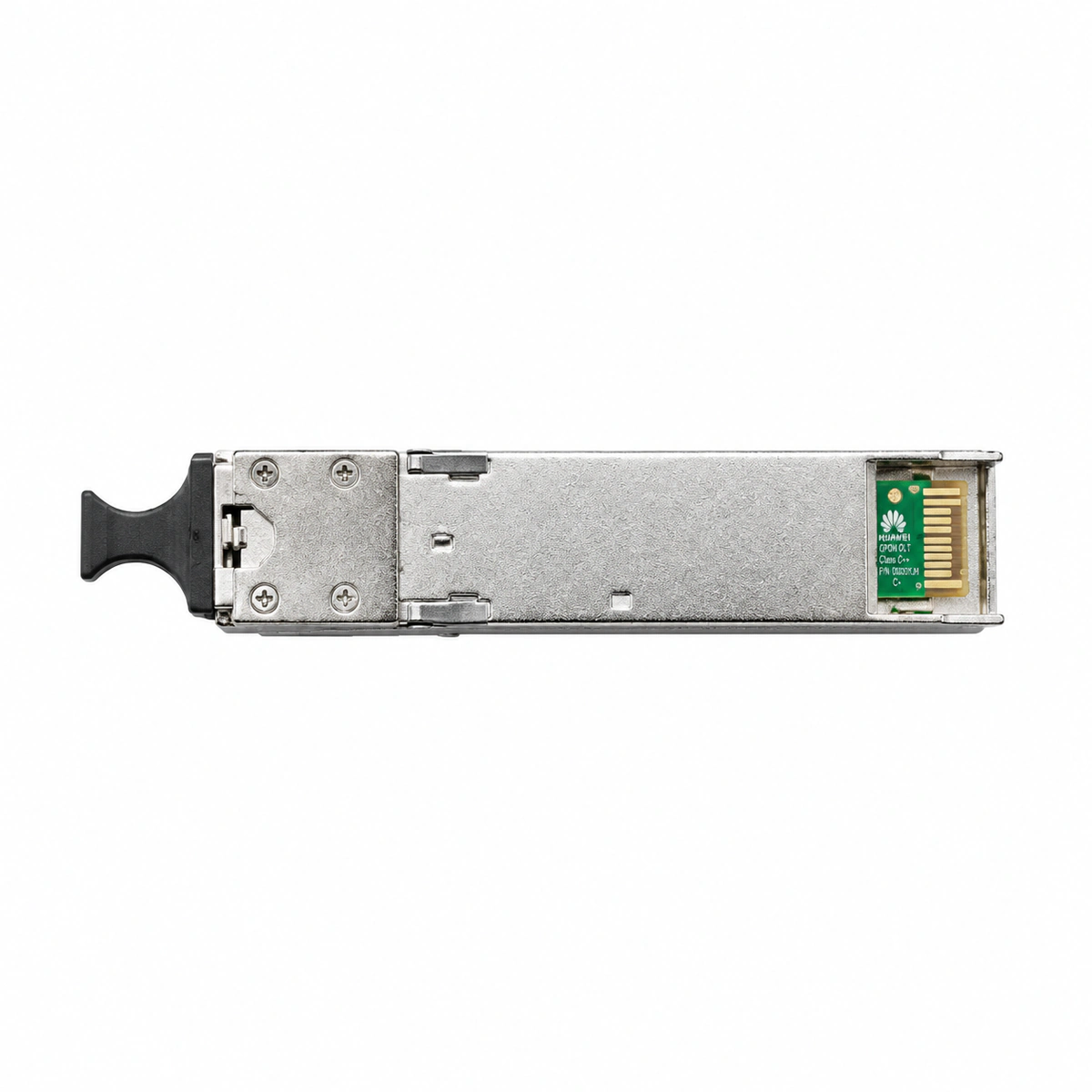

Huawei GPON OLT Klasse C++ High-Power BiDi Optisches Transceiver-Modul (SC/UPC)

Produktbeschreibung

Produktbeschreibung

Problemlösung & Einsatznutzen

Zielgruppe und Einsatzbereich

Wesentliche Vorteile

Technische Daten

Anwendungsbereiche

FTTH-Breitbandverteilung für Wohngebiete

Ländliche Glasfaserausbauten mit erweiterter Reichweite

Aufbau passiver optischer Gigabit-Netze (ODN)

Häufig gestellte Fragen
