Question 1

Was sind die zentralen optischen Spezifikationen, das optische Leistungsbudget und die elektrischen Leistungsdaten des Huawei GPON OLT Class C+ Moduls (HW-OPT-GPON-OLT-C-PL)?

Accepted Answer

Entsprechend den ITU-T G.984.2 Class C+ Standards ist das Huawei HW-OPT-GPON-OLT-C-PL ein SFP-BiDi-Transceiver mit einer optischen SC/UPC-Schnittstelle. Er integriert einen 1490-nm-Continuous-Mode-DFB-Sender mit einer optischen Sendeleistung von +3,0 bis +7,0 dBm, kombiniert mit einem 1310-nm-Burst-Mode-APD-TIA-Empfänger mit einer Empfindlichkeit von < -30,0 dBm (BER @ 1x10^-10) und einer Überlastgrenze von > -12,0 dBm. Dies gewährleistet ein robustes optisches Mindest-Link-Budget von 32 dB und unterstützt Standardreichweiten von 20 km bei Split-Verhältnissen von 1:64 oder 1:128. Bei Betrieb an einer 3,3-V-DC-Spannungsschiene mit einer Stromaufnahme unter 400 mA liegt die Leistungsaufnahme unter 1,5 W. Er bietet SFF-8472-konformes Digital Diagnostic Monitoring (DDM/DOM) zur Echtzeitüberwachung von optischer Tx/Rx-Leistung, Laser-Bias-Strom, interner Versorgungsspannung und Betriebstemperatur.

Question 2

Welche Huawei OLT-Chassis und Service-Boards unterstützen HW-OPT-GPON-OLT-C-PL, und kann es im Mischbetrieb mit älteren Class B+ Modulen koexistieren?

Accepted Answer

HW-OPT-GPON-OLT-C-PL ist nativ kompatibel mit Huawei SmartAX MA5600T-Plattformen (MA5680T, MA5683T, MA5608T) und den SmartAX MA5800-Serien der nächsten Generation (MA5800-X2/X7/X15/X17, EA5800). Es arbeitet zuverlässig auf Standard-GPON-Linecards, einschließlich GPBD (8 Ports), GPFD (16 Ports), GPHF, GPUF und Combo-PON-Karten (wie CGHF und CGID im GPON-Betriebsmodus). Da optische Transceiver auf der physikalischen Schicht unabhängig arbeiten, können Class C+ Transceiver problemlos mit Class B+ Modulen auf derselben Linecard kombiniert werden. Das OLT verwaltet Ranging, dynamische Bandbreitenzuweisung (DBA) und Link-Budgets unabhängig pro Port, sodass Betreiber gezielte ODN-Link-Upgrades auf dämpfungsintensiven Zweigen oder solchen mit hohem Split-Verhältnis ohne vollständigen Modulaustausch durchführen können.

Question 3

Welche Mechanismen für Umweltverträglichkeit, Wärmemanagement und Schaltungsschutz sind im Huawei Class C+ OLT-Transceiver integriert?

Accepted Answer

Das HW-OPT-GPON-OLT-C-PL verfügt über ein vollständig geschirmtes Zinklegierungsgehäuse, das für passive Wärmeabfuhr und EMI-Unterdrückung in hochdichten 16-Port-OLT-Karten optimiert ist. Es arbeitet in einem kommerziellen Gehäusetemperaturbereich von 0 °C bis +70 °C (bei erweiterten Lagergrenzen von -40 °C bis +85 °C) und bewältigt eine nicht kondensierende relative Luftfeuchtigkeit von 5 % bis 95 %. Die elektrische Schnittstelle integriert robuste TVS-Dioden-Arrays mit ESD-Festigkeit gemäß IEC 61000-4-2 (6 kV Kontakt-, 8 kV Luftentladung). Die optische Einheit entspricht den Augensicherheitsnormen FDA 21 CFR 1040.10 und IEC 60825-1 Klasse 1. Mit einer MTBF von über 1.000.000 Betriebsstunden garantiert es langfristige Zuverlässigkeit in anspruchsvollen Outdoor-Telekom-Schränken und Central-Office-Umgebungen.

Hauptspezifikationen	Wert
Bauform und Montageart	SFP (Class C+)
Datenübertragungsrate	Downstream 2.488Gbps / upstream 1.244Gbps
Zentrale Wellenlänge	Tx 1490nm / Rx 1310nm
Maximale Reichweite	20 (supports 1:64 / 1:128 split ratios) km
LWL-Fasertyp	Single-mode single-fiber (BiDi)
Optischer Steckverbindertyp	SC/UPC
Typische Leistungsaufnahme	< 1.5 W
Betriebstemperaturbereich	0°C ~ +70°C
Optische Sendeleistung	+3.0 ~ +7.0 dBm
Optische Empfängerempfindlichkeit	< -30.0 dBm

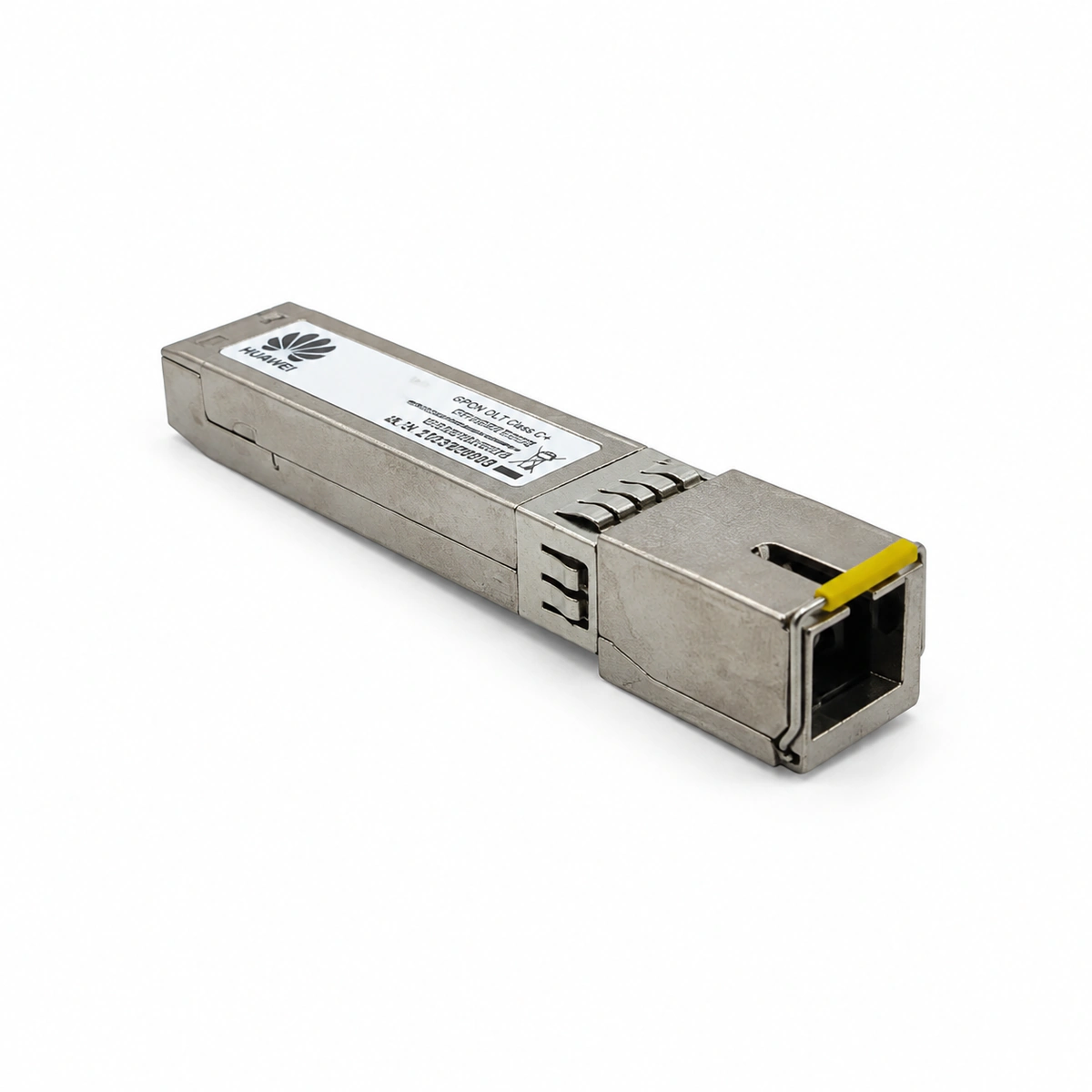

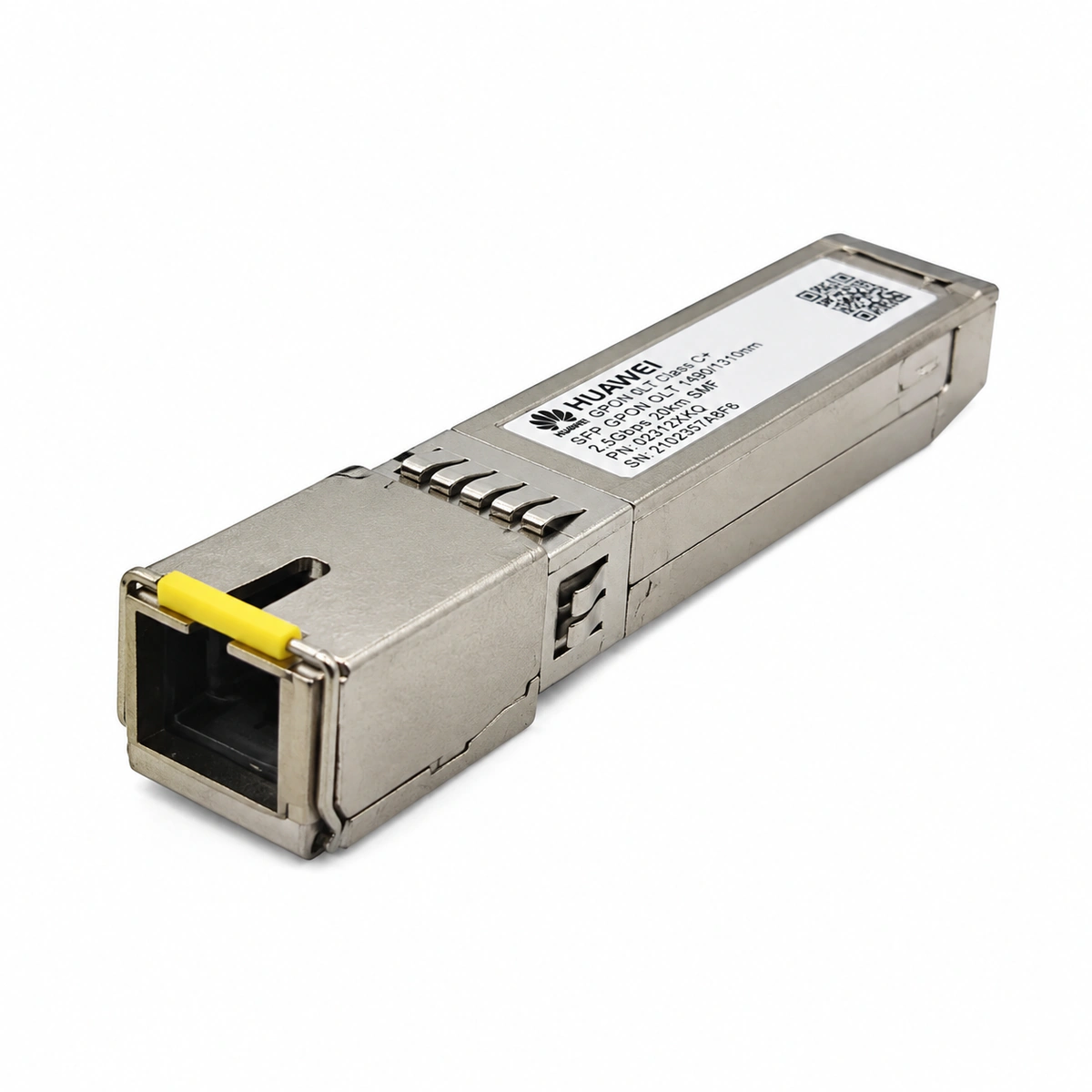

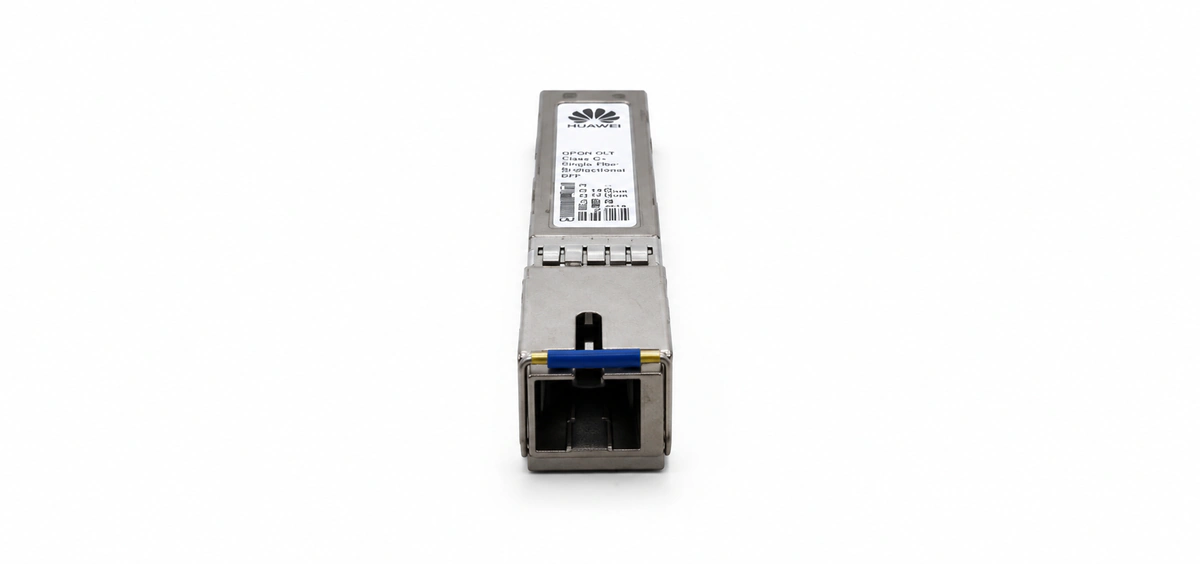

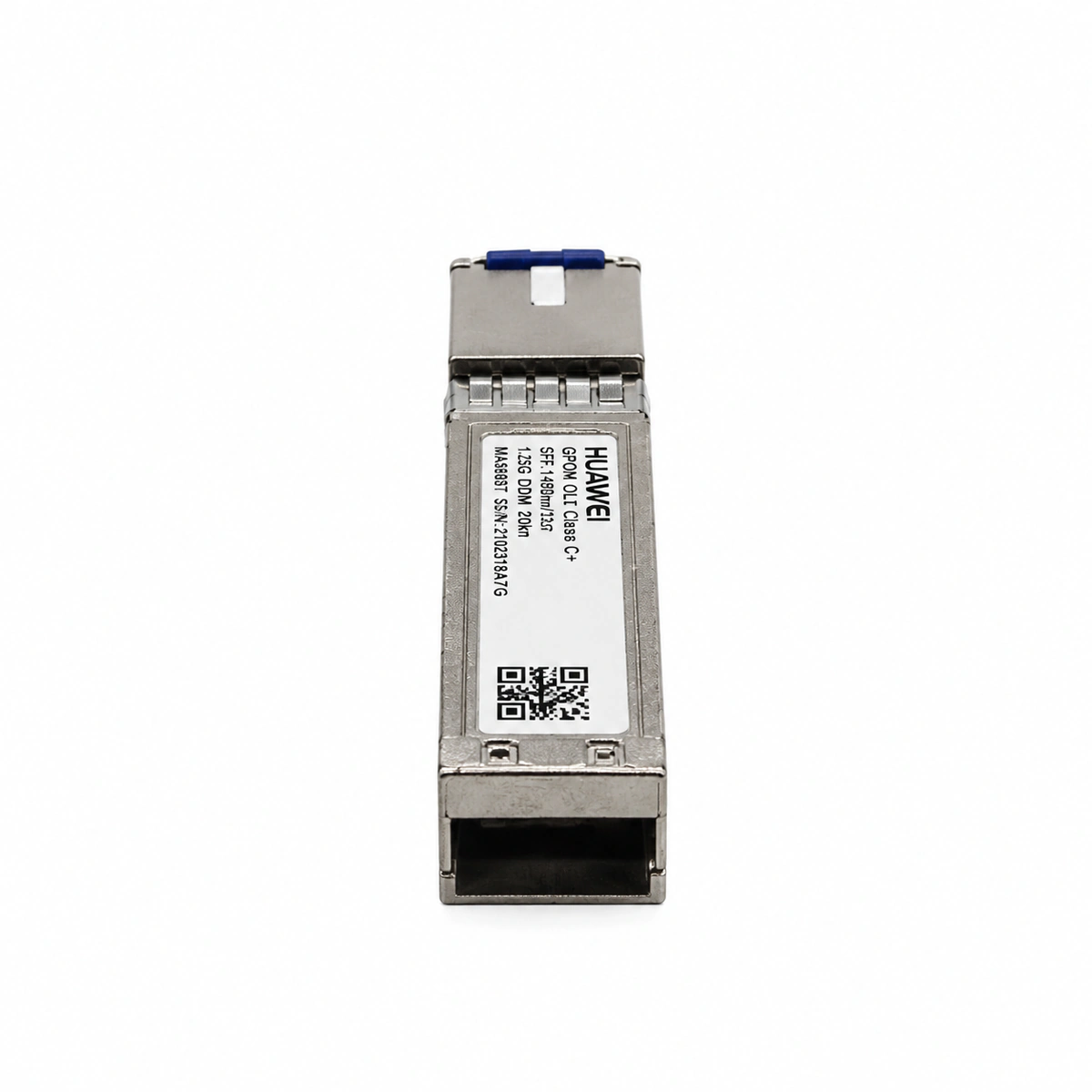

Huawei GPON OLT Class C+ Standard BiDi Optisches Transceiver-Modul (SC/UPC)

Produktbeschreibung

Produktbeschreibung

Problemlösung & Einsatznutzen

Zielgruppe und Einsatzbereich

Wesentliche Vorteile

Technische Daten

Anwendungsbereiche

FTTH-Breitbandverteilung für Wohngebiete

Passive Optical LAN (POL) Unternehmensnetzwerke

Kommunale Breitbandzugangs-Upgrades

Häufig gestellte Fragen
