Q: Welche Gehäuseschutz- und Wärmekonzepte bietet das HW-SYS-5G-MICRO-PWR, und welche Spezifikationen gelten für Überspannungsschutz und Batteriemanagement?

Mit einem Aluminium-Druckgussgehäuse und einer Korrosionsschutzbeschichtung verfügt das HW-SYS-5G-MICRO-PWR über die Schutzart IP65, die vollständigen Schutz gegen Staub, Schlagregen und Salznebel in einem Betriebstemperaturbereich von -40°C bis +55°C durch lüfterlose Passivkonvektion bietet. Der integrierte Überspannungsschutz ist für AC auf 20 kA (DM) / 40 kA (CM) (8/20 μs) und für DC auf 10 kA (10/350 μs) ausgelegt. Dedizierte Schnellanschluss-Schnittstellen unterstützen Huawei-Lithiumbatterien (ESU/iBattery) inklusive Verpolungsschutz, zweistufiger Tiefentladeschutzschaltung (LLVD/BLVD) und autonomer thermischer Lade-/Entladeregelung.

Question 1

Welche wesentlichen elektrischen Umwandlungsparameter und AC-Eingangstoleranzen weist die Huawei 5G Micro Power (HW-SYS-5G-MICRO-PWR) auf?

Accepted Answer

Das HW-SYS-5G-MICRO-PWR verwendet eine integrierte Blade-Hochfrequenz-Gleichrichtertopologie, die einen extrem weiten AC-Eingangsbereich von 85 VAC bis 300 VAC unterstützt und somit hochresistent gegen starke Netzschwankungen ist. Bei nominalem Betrieb zwischen 176 und 300 VAC liefert es einen geregelten -48 VDC-Ausgang (einstellbar von -42 bis -58 VDC) mit einem maximalen Dauerausgangsstrom von 60 A und einer Nennleistung von 3000 W. Das System erzielt einen Spitzen-Gleichrichterwirkungsgrad von über 96,0 %, einen Klirrfaktor (THD) von ≤ 5 % sowie einen Leistungsfaktor (PF) von ≥ 0,99, wodurch eine hochzuverlässige, restwelligkeitsarme Gleichstromversorgung für 5G AAU-, RRU- und Mikrozellen-Installationen gewährleistet ist.

Question 2

Welche Montagearten unterstützt das HW-SYS-5G-MICRO-PWR und wie werden Überwachung sowie parallele Kapazitätserweiterung gesteuert?

Accepted Answer

Das Blade-Micro-Power-System unterstützt die Mastmontage (Durchmesser 40–120 mm), Wandmontage sowie Halterungen an Winkelstahl-Gittermasten und teilt sich einen einheitlichen, minimalistischen Formfaktor mit standardmäßigen 5G BBU/AAU-Geräten. Es verfügt über eine integrierte Dual-Mode-Smart-Steuerung mit Unterstützung für Bluetooth Low Energy (BLE) und Fast Ethernet, sodass Techniker vor Ort die Inbetriebnahme via mobiler App ohne Mastbesteigung durchführen oder das System aus der Ferne über SNMPv3 und Huawei NetEco OSS verwalten können. Das System erlaubt die Parallelschaltung mehrerer Einheiten auf Sammelschienenebene mit autonomer aktiver Stromaufteilung (Unsymmetrie < ±5 %) für nahtlose N+1-Redundanz und skalierbare Leistung.

Question 3

Welche Gehäuseschutz- und Wärmekonzepte bietet das HW-SYS-5G-MICRO-PWR, und welche Spezifikationen gelten für Überspannungsschutz und Batteriemanagement?

Accepted Answer

Mit einem Aluminium-Druckgussgehäuse und einer Korrosionsschutzbeschichtung verfügt das HW-SYS-5G-MICRO-PWR über die Schutzart IP65, die vollständigen Schutz gegen Staub, Schlagregen und Salznebel in einem Betriebstemperaturbereich von -40°C bis +55°C durch lüfterlose Passivkonvektion bietet. Der integrierte Überspannungsschutz ist für AC auf 20 kA (DM) / 40 kA (CM) (8/20 μs) und für DC auf 10 kA (10/350 μs) ausgelegt. Dedizierte Schnellanschluss-Schnittstellen unterstützen Huawei-Lithiumbatterien (ESU/iBattery) inklusive Verpolungsschutz, zweistufiger Tiefentladeschutzschaltung (LLVD/BLVD) und autonomer thermischer Lade-/Entladeregelung.

Hauptspezifikationen	Wert
Systemausgangsleistung	60 A
Nennausgangsspannung	-48 VDC
Ausgangsspannungsbereich	-42 ~ -58 VDC
AC-Eingangsspannungsbereich	85 ~ 300 VAC (ultra-wide mains compatibility)
Gleichrichter-Steckplätze	Integrated blade-type 3000W rectifier unit Slots
Systemüberwachungs-Controller	Built-in intelligent Bluetooth/Ethernet monitoring module
Systemgesamtwirkungsgrad	> 96.0%
Gehäuseschutzart (IP-Schutzart)	IP65, natural cooling, fanless, zero-noise protection
Gehäuseabmessungen	380 × 250 × 90 mm (ultra-slim blade type)
Betriebstemperaturbereich	-40°C to +55°C

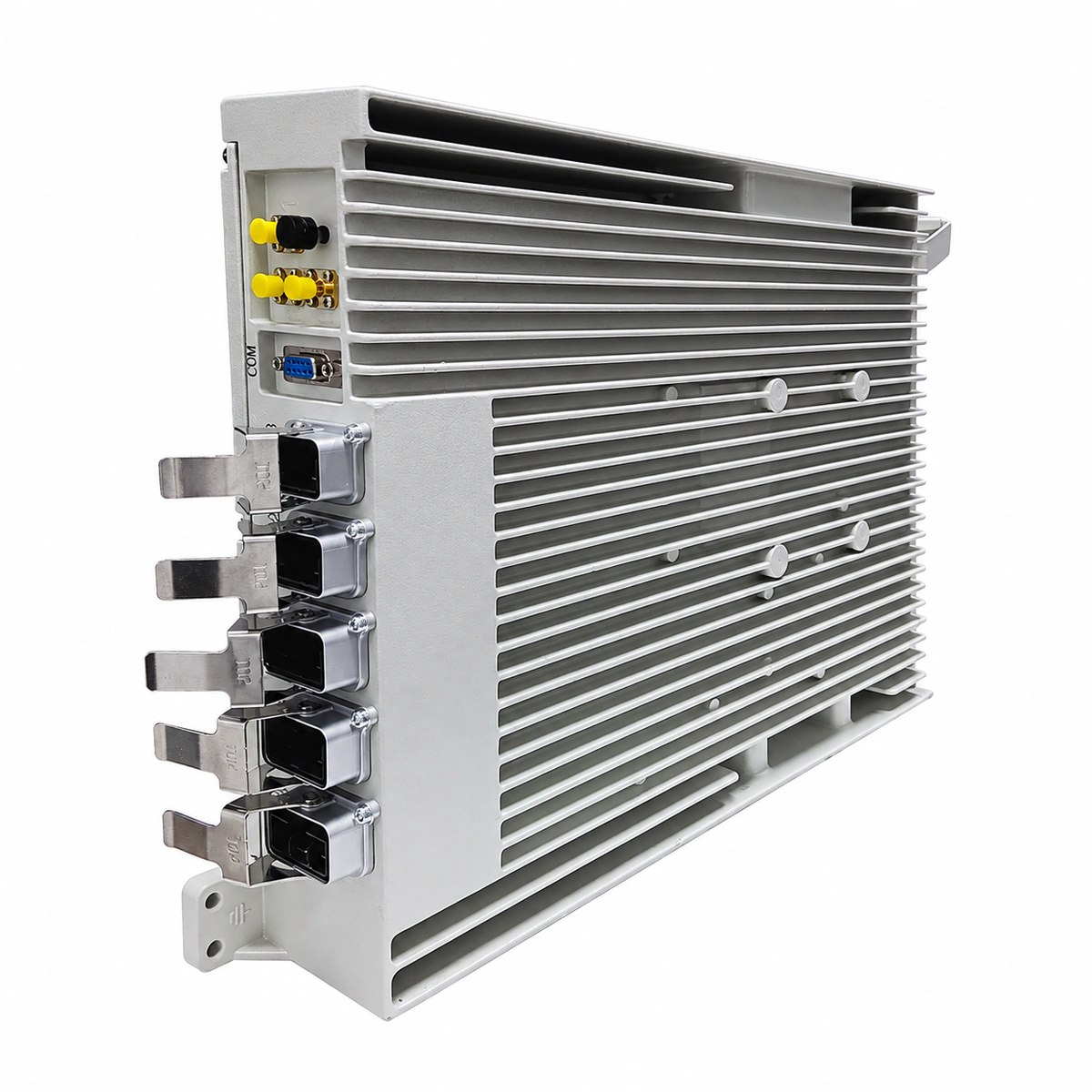

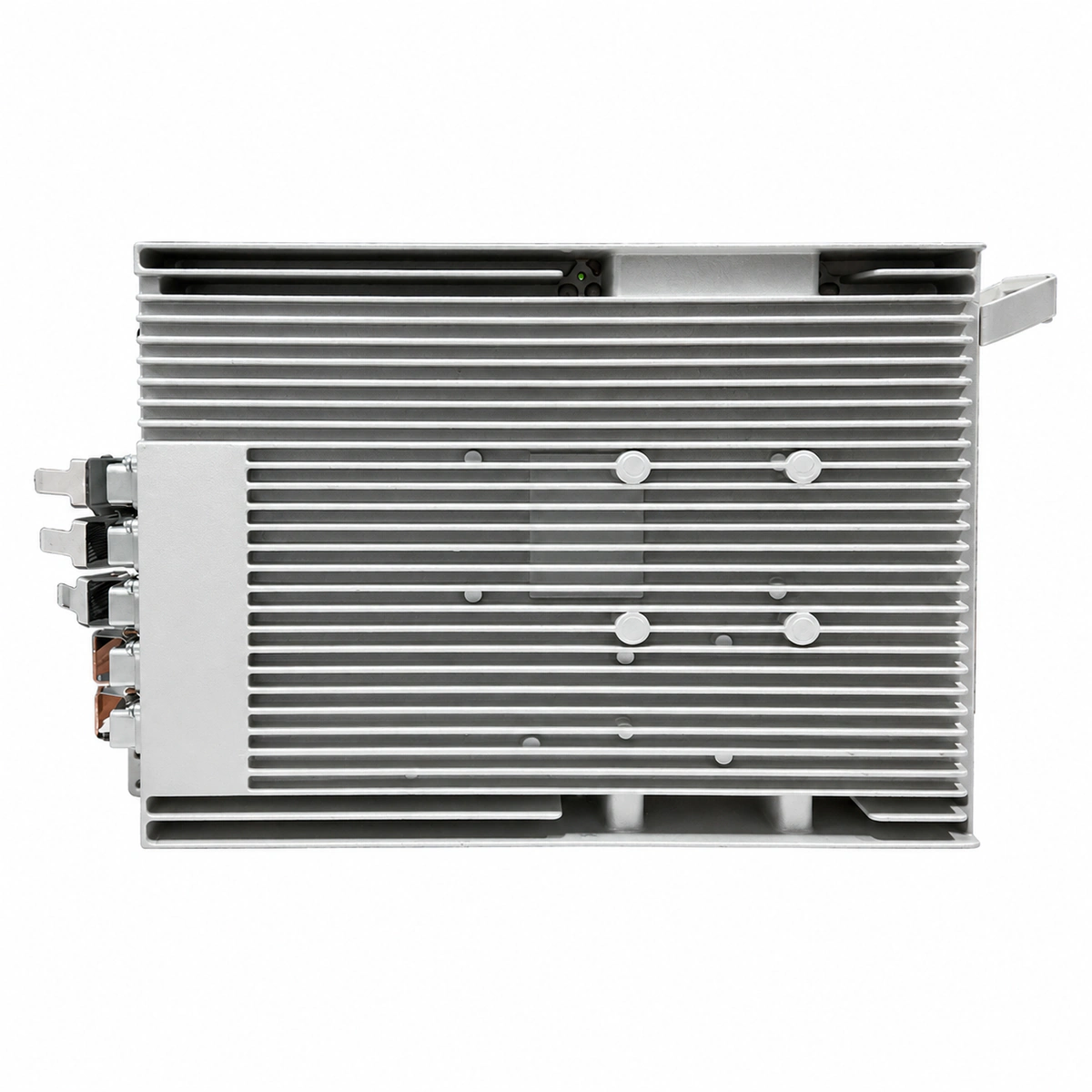

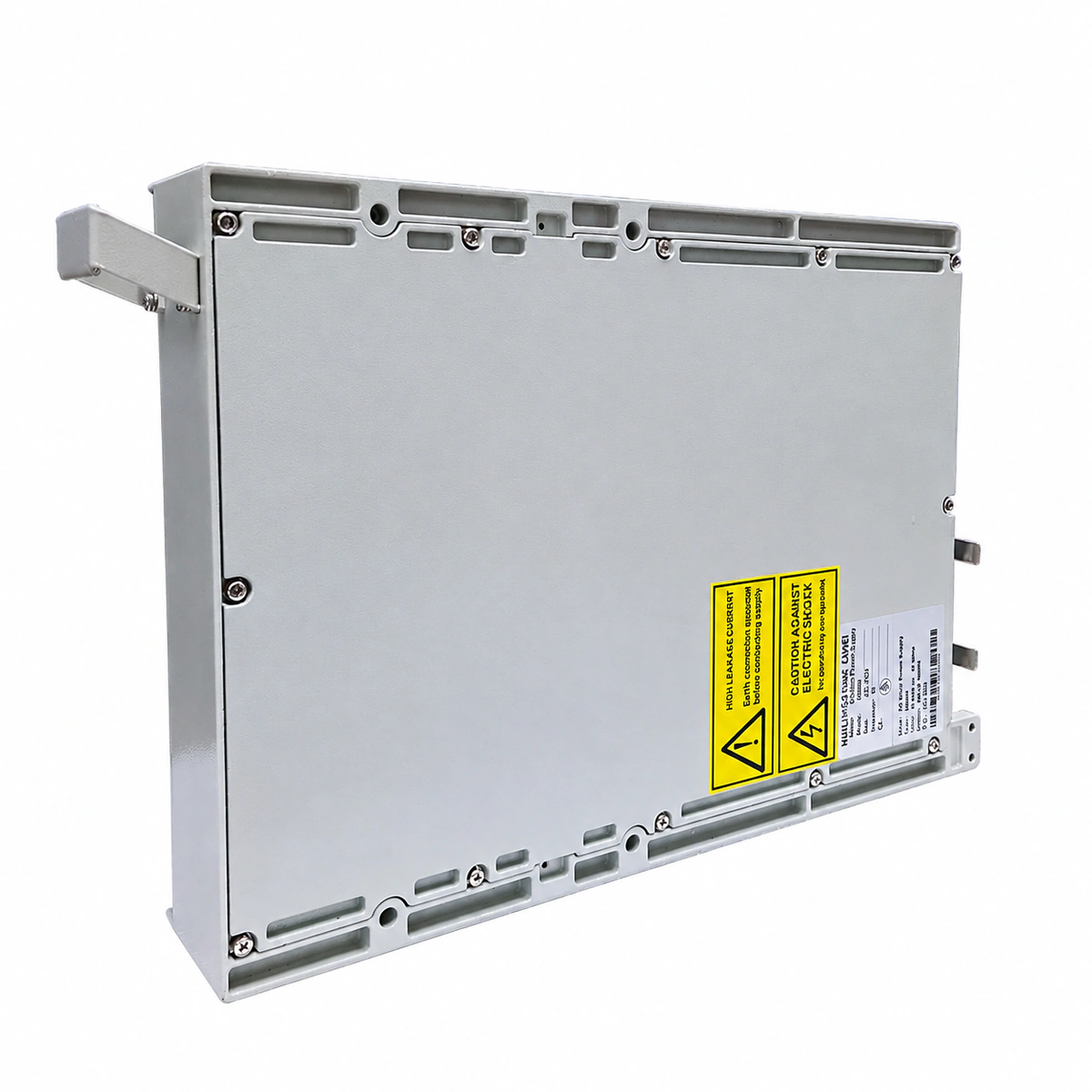

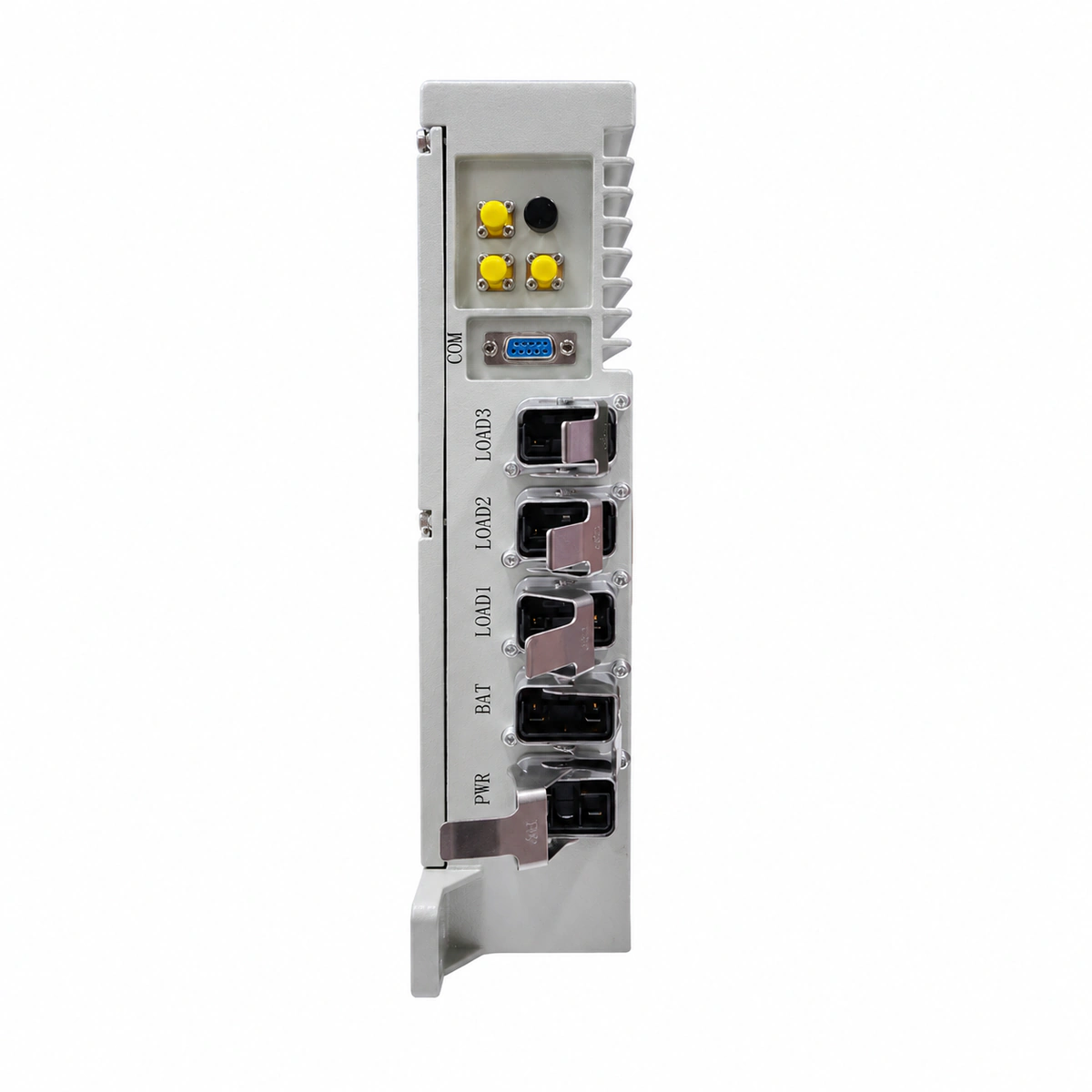

Huawei 5G Micro Power Blade Outdoor-Telekom-Stromversorgung (-48V 60A IP65)

Produktbeschreibung

Produktbeschreibung

Problemlösung & Einsatznutzen

Zielgruppe und Einsatzbereich

Wesentliche Vorteile

Technische Daten

Anwendungsbereiche

Urbane 5G-Small-Cells (Straßenbereich)

Smart-City-Überwachungsmasten

Telekom-Repeater-Installationen an Autobahnen
