Q: Welche Eltek-Baugruppenträger und Controller unterstützen dieses Modul, und ermöglicht es eine Hot-Swap-Erweiterung mit älteren Flatpack2-Einheiten?

Mit seinem standardisierten 1U-Formfaktor (41,5×109×327 mm) passt das Flatpack2 48/3000 HE nativ in Eltek Flatpack2 1U/2U/3U 19-Zoll-Racks und Compact-DC-Systeme. Die Kommunikation erfolgt über einen digitalen Highspeed-CAN-Bus mit den Überwachungs-Controllern Smartpack, Smartpack S und Smartpack2. Das Modul unterstützt echtes Hot-Swapping sowie eine autonome, digitale aktive Lastaufteilung (Ungleichgewicht <±5 %), was eine nahtlose parallele Erweiterung und den Mischbetrieb mit bestehenden Flatpack2 48/2000- oder standardmäßigen 48/3000-Modulen auf demselben DC-Bus gewährleistet.

Q: Welche Schutzarchitekturen und Umwelteigenschaften stellen die Zuverlässigkeit des Flatpack2 48/3000 HE sicher?

Das Modul arbeitet in einem anspruchsvollen Temperaturbereich von -40°C bis +75°C und liefert die volle Nennleistung von 3000W bis zu +55°C, gefolgt von einem automatischen thermischen Derating bis +75°C über intelligente interne Zwangslüfter. Integrierte Metalloxid-Varistoren (MOV) am Eingang bieten Überspannungsschutz bis 4kV/2kA und widerstehen Eingangsüberspannungen bis zu 300VAC. Zu den kritischen Schutzebenen gehören Ausgangsüberspannungsabschaltung (OVP), Eingangsunterspannungsabschaltung, dauerhafter Kurzschlussschutz und galvanische Trennung, wodurch eine nachgewiesene MTBF von über 350.000 Stunden gemäß Telcordia SR-332 erreicht wird.

Question 1

Was sind die wichtigsten elektrischen Spezifikationen und Energieeffizienzwerte des Eltek Flatpack2 48/3000 HE (ELTEK-REC-FP2-3000-HE)?

Accepted Answer

Der Eltek Flatpack2 48/3000 HE liefert eine industrielle Nennausgangsleistung von 3000W bei -48VDC (einstellbar von 43,5V bis 57,6VDC) mit einem maximalen kontinuierlichen Ausgangsstrom von 62,5A (nominal 60A). Ausgestattet mit moderner hochfrequenter weichschaltender Resonanztopologie erzielt er einen Spitzenwirkungsgrad von 96,5 % bei einem Leistungsfaktor von >0,99 und einem THD von <5 %. Die AC-Eingangsspannung reicht von 85VAC bis 300VAC; dabei steht die volle Ausgangsleistung von 3000W im Nennbereich von 185VAC bis 275VAC bereit, während unterhalb von 185VAC bis hinunter zu 85VAC ein stufenloses lineares Derating greift, um Systemausfälle zu verhindern.

Question 2

Welche Eltek-Baugruppenträger und Controller unterstützen dieses Modul, und ermöglicht es eine Hot-Swap-Erweiterung mit älteren Flatpack2-Einheiten?

Accepted Answer

Mit seinem standardisierten 1U-Formfaktor (41,5×109×327 mm) passt das Flatpack2 48/3000 HE nativ in Eltek Flatpack2 1U/2U/3U 19-Zoll-Racks und Compact-DC-Systeme. Die Kommunikation erfolgt über einen digitalen Highspeed-CAN-Bus mit den Überwachungs-Controllern Smartpack, Smartpack S und Smartpack2. Das Modul unterstützt echtes Hot-Swapping sowie eine autonome, digitale aktive Lastaufteilung (Ungleichgewicht <±5 %), was eine nahtlose parallele Erweiterung und den Mischbetrieb mit bestehenden Flatpack2 48/2000- oder standardmäßigen 48/3000-Modulen auf demselben DC-Bus gewährleistet.

Question 3

Welche Schutzarchitekturen und Umwelteigenschaften stellen die Zuverlässigkeit des Flatpack2 48/3000 HE sicher?

Accepted Answer

Das Modul arbeitet in einem anspruchsvollen Temperaturbereich von -40°C bis +75°C und liefert die volle Nennleistung von 3000W bis zu +55°C, gefolgt von einem automatischen thermischen Derating bis +75°C über intelligente interne Zwangslüfter. Integrierte Metalloxid-Varistoren (MOV) am Eingang bieten Überspannungsschutz bis 4kV/2kA und widerstehen Eingangsüberspannungen bis zu 300VAC. Zu den kritischen Schutzebenen gehören Ausgangsüberspannungsabschaltung (OVP), Eingangsunterspannungsabschaltung, dauerhafter Kurzschlussschutz und galvanische Trennung, wodurch eine nachgewiesene MTBF von über 350.000 Stunden gemäß Telcordia SR-332 erreicht wird.

Hauptspezifikationen	Wert
AC-Eingangsspannung	85VAC ~ 300VAC (Nominal 185~275VAC) VAC
DC-Nennausgangsspannung	-48 V DC
Kühlverfahren	Built-in fan-forced air cooling and automatic derating protection against overtemperature
Gehäuseabmessungen	41.5 (1U) × 109 × 327 mm

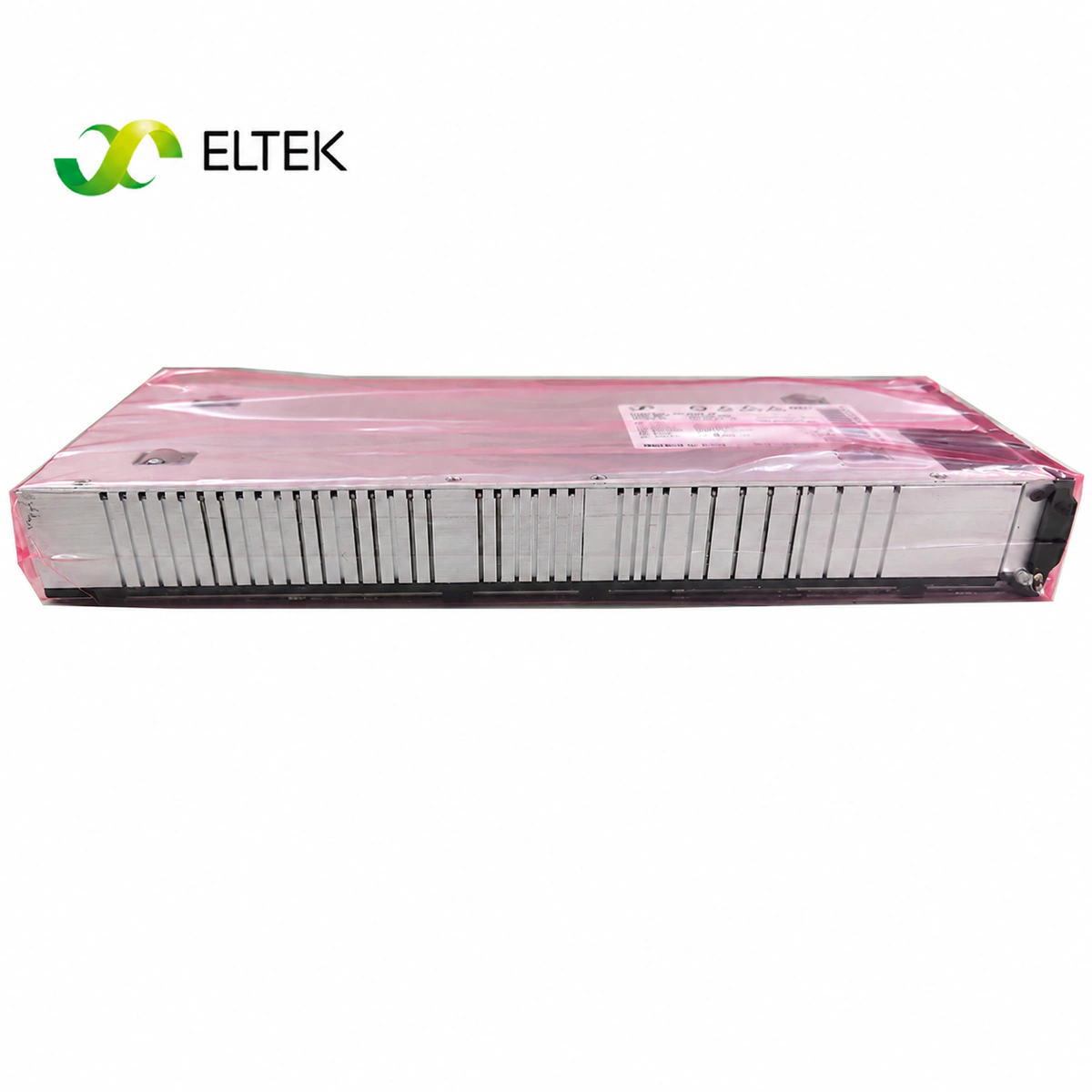

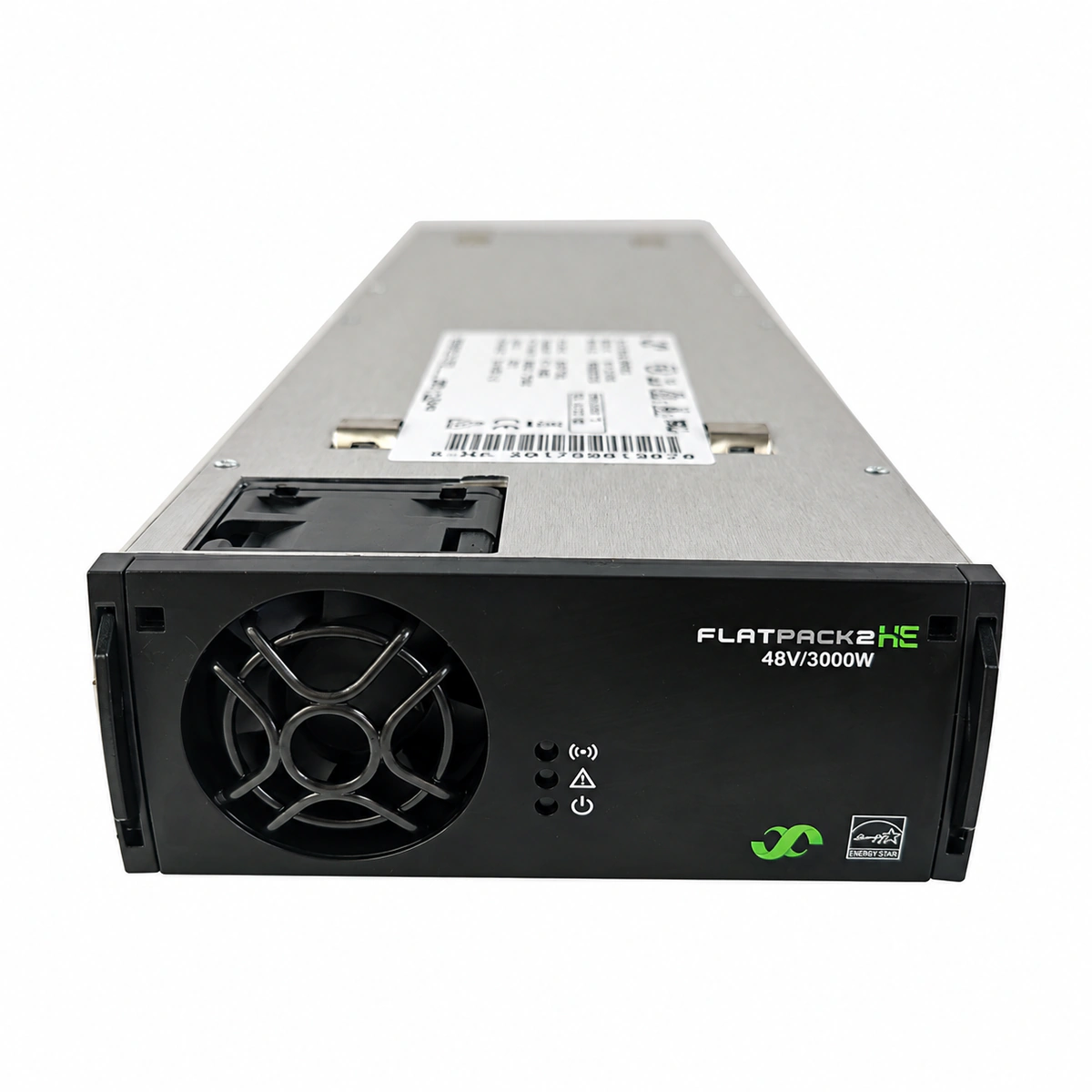

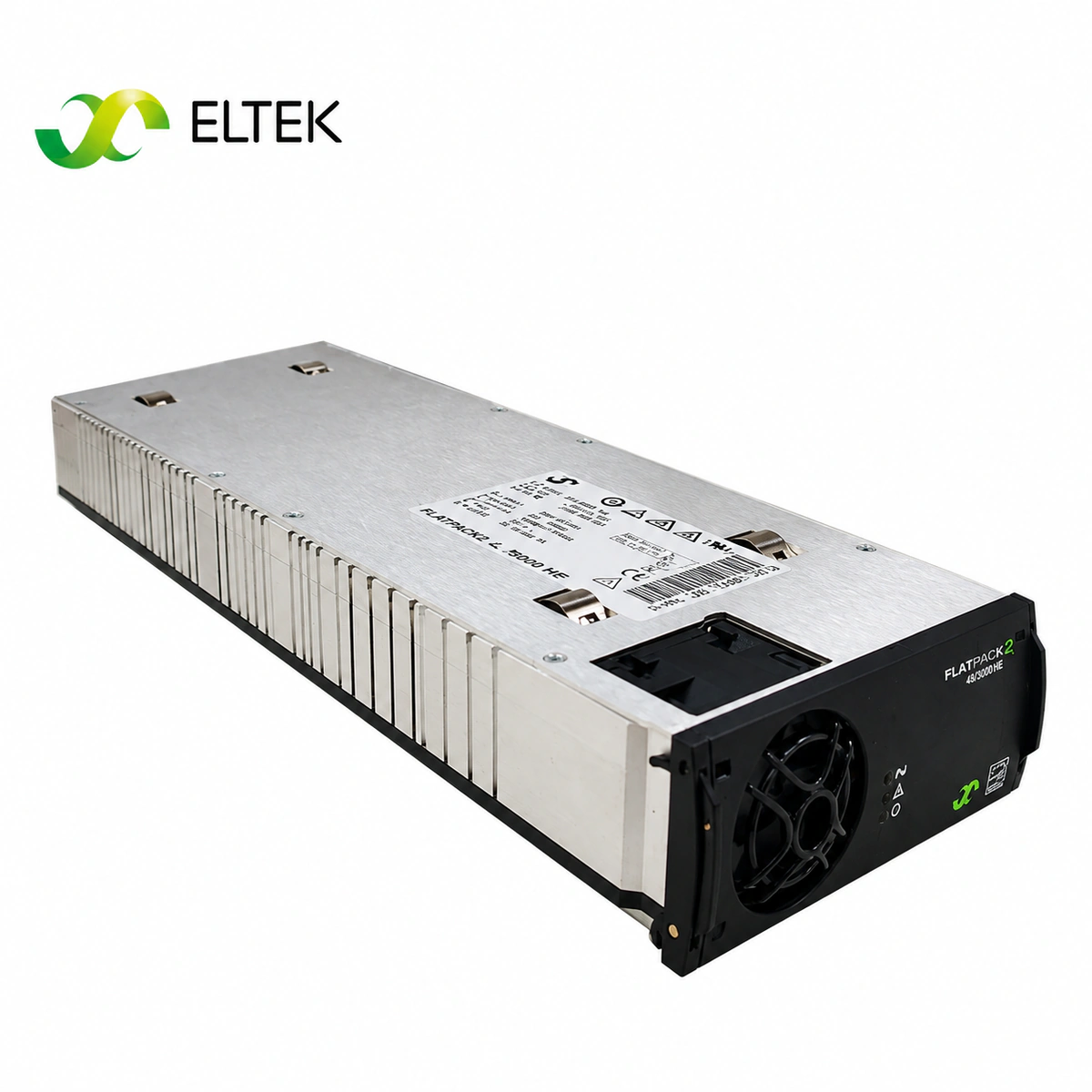

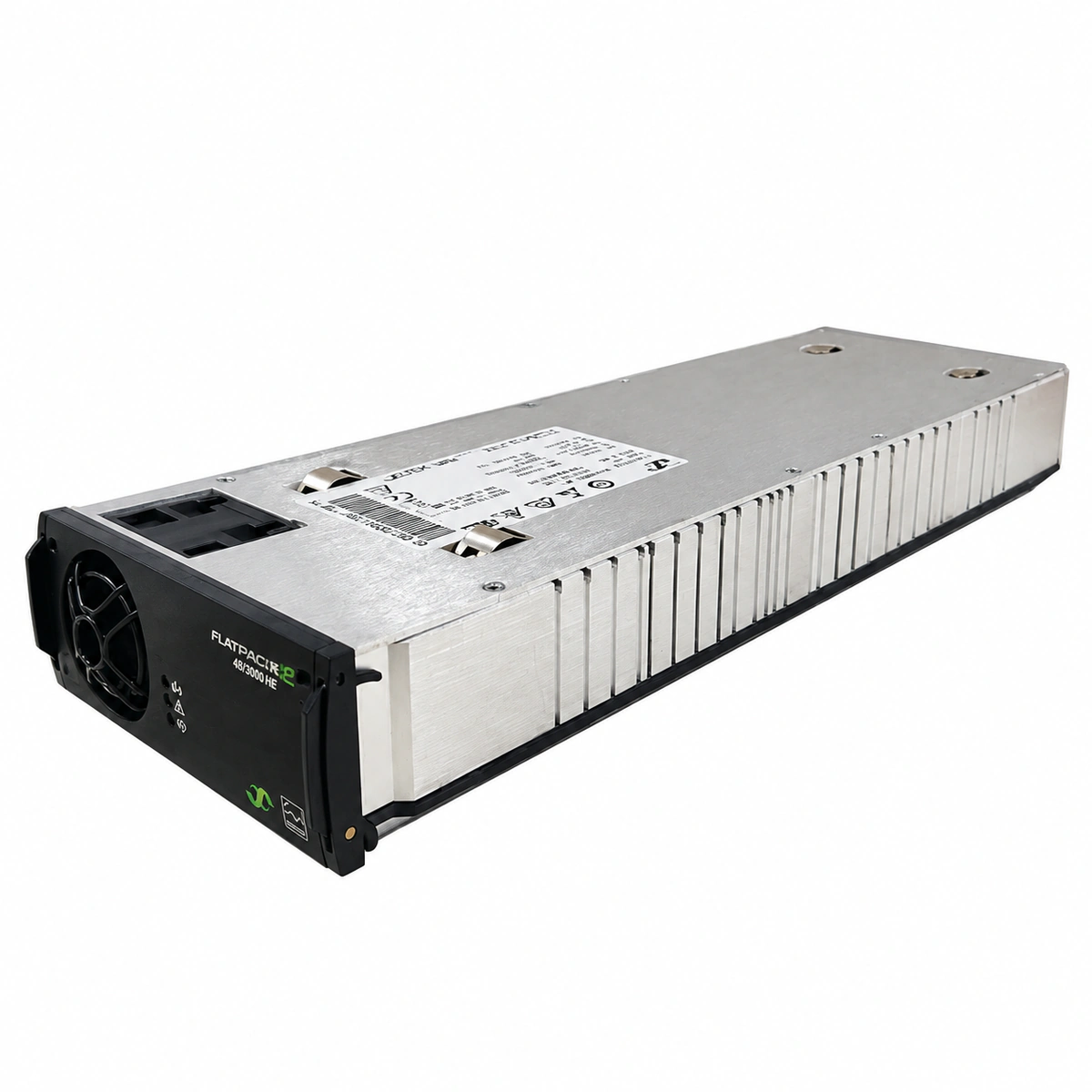

Eltek Flatpack2 48/3000 HE Flaggschiff-Hocheffizienz-Gleichrichter -48V 60A 3000W

Produktbeschreibung

Produktbeschreibung

Problemlösung & Einsatznutzen

Zielgruppe und Einsatzbereich

Wesentliche Vorteile

Technische Daten

Anwendungsbereiche

Mobilfunk-Makro-BTS-Shelter

Optische Kernnetz-Übertragungsstellen

Kommunikationsräume im Schienen- und Traktionsverkehr

Häufig gestellte Fragen
