Q: Welche Power-Shelf-Architekturen sind mit dem Flatpack2 48/2000 HE kompatibel und unterstützt er Hot-Swap sowie Lastteilung mit älteren Modulen?

Mit seinem 1U-Formfaktor (41,5 × 109 × 327 mm) integriert sich der Flatpack2 48/2000 HE nahtlos in Eltek 19-Zoll-1U/4U-Baugruppenträger, Flatpack2 Modular-Subracks und PowerCore-Systeme. Er unterstützt nativ Hot-Swapping und kommuniziert über den CAN-Bus mit den Controllern Smartpack, Smartpack2 und Smartpack S zur automatischen Steckplatzzuweisung sowie zur aktiven digitalen Lastteilung (< 5 % Asymmetrie). Er kann auf derselben DC-Sammelschiene mit früheren Flatpack2 48/2000-Standardeffizienzmodulen für schrittweise Upgrades koexistieren, wenngleich für eine optimierte Lastverteilung und thermische Symmetrie die ausschließliche Bestückung mit HE-Modulen empfohlen wird.

Q: Welche Spezifikationen zur Umgebungstoleranz sowie thermische und Überspannungsschutzmechanismen weist dieser Gleichrichter auf?

Das Modul arbeitet in einem weiten Temperaturbereich von -40°C bis +75°C (mit intelligentem linearem Derating ab +45°C zur Sicherung der Betriebssicherheit). Die Zwangskühlung von vorne nach hinten wird durch einen integrierten, mikroprozessorgesteuerten DC-Lüfter mit variabler Drehzahl geregelt, der den Luftstrom dynamisch an die interne Wärmeentwicklung anpasst. Zu den Schutzfunktionen gehören Übertemperaturschutz (OTP), Überspannungsschutz (OVP), Kurzschlussstrombegrenzung und DC-Verpolungsschutz. Der AC-Eingang verfügt über einen MOV-Schutz gemäß IEC 61000-4-5 (2kV DM / 4kV CM) und erzielt eine MTBF von über 350.000 Stunden nach Telcordia SR-332.

Question 1

Welche Kernspezifikationen zur elektrischen Umwandlung und Nennausgangsmetriken bietet der Eltek Flatpack2 48/2000 HE (ELTEK-REC-FP2-2000-HE)?

Accepted Answer

Der Gleichrichter Eltek Flatpack2 48/2000 HE liefert einen nominalen -48V DC-Ausgang mit einer Nennleistung von 2000W und einem maximalen Dauerstrom von 41,7A (einstellbar von 43,5V bis 57,6V DC). Basierend auf einer fortschrittlichen Weichschalttopologie bietet er einen Spitzenwirkungsgrad von 96,5 % (High-Efficiency-Standard), einen Leistungsfaktor (PFC) ≥ 0,99 und einen THD < 5 %. Er verfügt über einen weiten AC-Eingangsbereich von 85VAC bis 300VAC (volle 2000W Nennleistung zwischen 185VAC und 275VAC, mit linearem Derating unterhalb von 185VAC), was die thermische Verlustleistung der Anlage drastisch reduziert und den PUE-Wert optimiert.

Question 2

Welche Power-Shelf-Architekturen sind mit dem Flatpack2 48/2000 HE kompatibel und unterstützt er Hot-Swap sowie Lastteilung mit älteren Modulen?

Accepted Answer

Mit seinem 1U-Formfaktor (41,5 × 109 × 327 mm) integriert sich der Flatpack2 48/2000 HE nahtlos in Eltek 19-Zoll-1U/4U-Baugruppenträger, Flatpack2 Modular-Subracks und PowerCore-Systeme. Er unterstützt nativ Hot-Swapping und kommuniziert über den CAN-Bus mit den Controllern Smartpack, Smartpack2 und Smartpack S zur automatischen Steckplatzzuweisung sowie zur aktiven digitalen Lastteilung (< 5 % Asymmetrie). Er kann auf derselben DC-Sammelschiene mit früheren Flatpack2 48/2000-Standardeffizienzmodulen für schrittweise Upgrades koexistieren, wenngleich für eine optimierte Lastverteilung und thermische Symmetrie die ausschließliche Bestückung mit HE-Modulen empfohlen wird.

Question 3

Welche Spezifikationen zur Umgebungstoleranz sowie thermische und Überspannungsschutzmechanismen weist dieser Gleichrichter auf?

Accepted Answer

Das Modul arbeitet in einem weiten Temperaturbereich von -40°C bis +75°C (mit intelligentem linearem Derating ab +45°C zur Sicherung der Betriebssicherheit). Die Zwangskühlung von vorne nach hinten wird durch einen integrierten, mikroprozessorgesteuerten DC-Lüfter mit variabler Drehzahl geregelt, der den Luftstrom dynamisch an die interne Wärmeentwicklung anpasst. Zu den Schutzfunktionen gehören Übertemperaturschutz (OTP), Überspannungsschutz (OVP), Kurzschlussstrombegrenzung und DC-Verpolungsschutz. Der AC-Eingang verfügt über einen MOV-Schutz gemäß IEC 61000-4-5 (2kV DM / 4kV CM) und erzielt eine MTBF von über 350.000 Stunden nach Telcordia SR-332.

Hauptspezifikationen	Wert
AC-Eingangsspannung	85VAC ~ 300VAC (Nominal 185~275VAC) VAC
DC-Nennausgangsspannung	-48 V DC
Kühlverfahren	Front-to-rear airflow cooling with a stepless variable-speed DC fan
Gehäuseabmessungen	41.5 (1U) × 109 × 327 mm

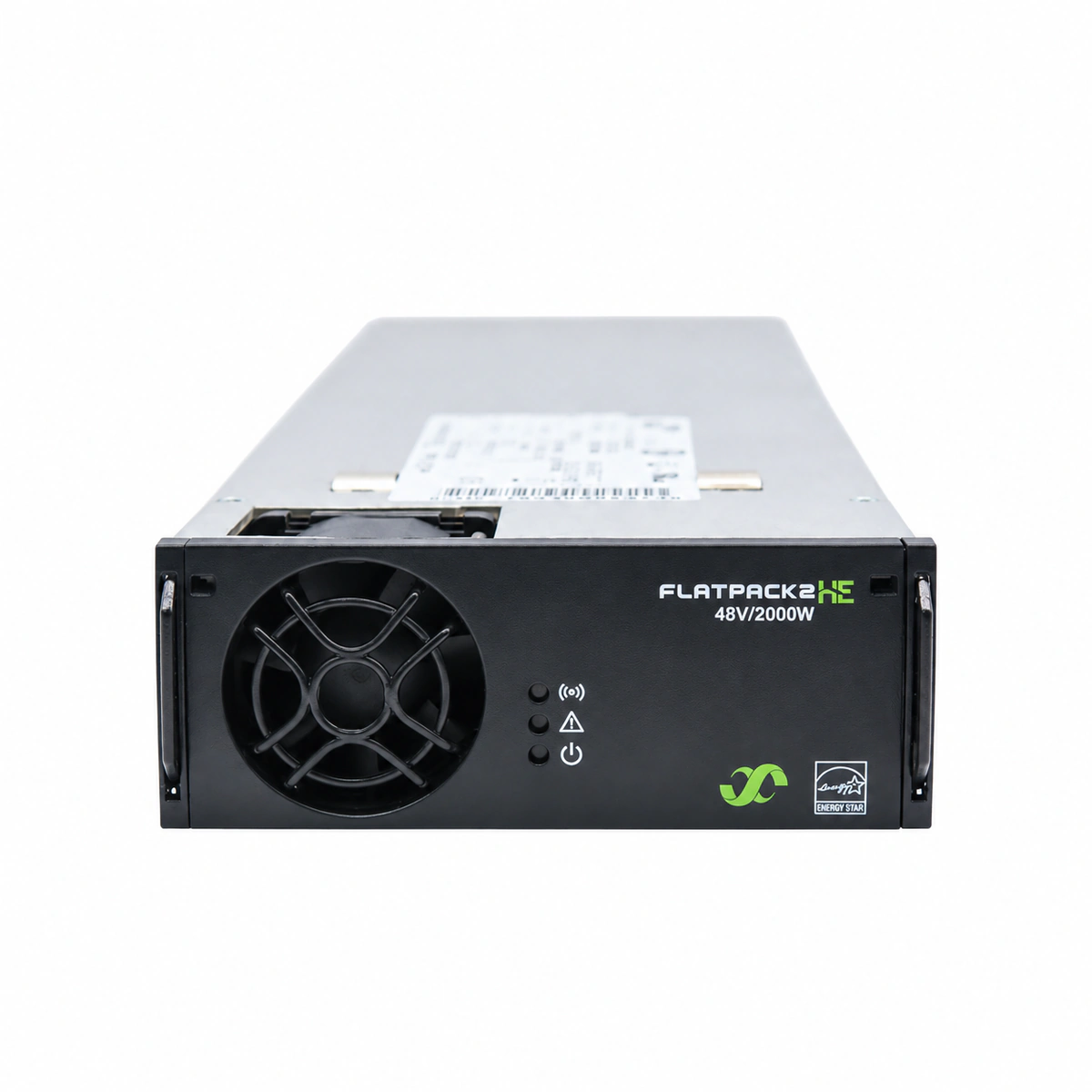

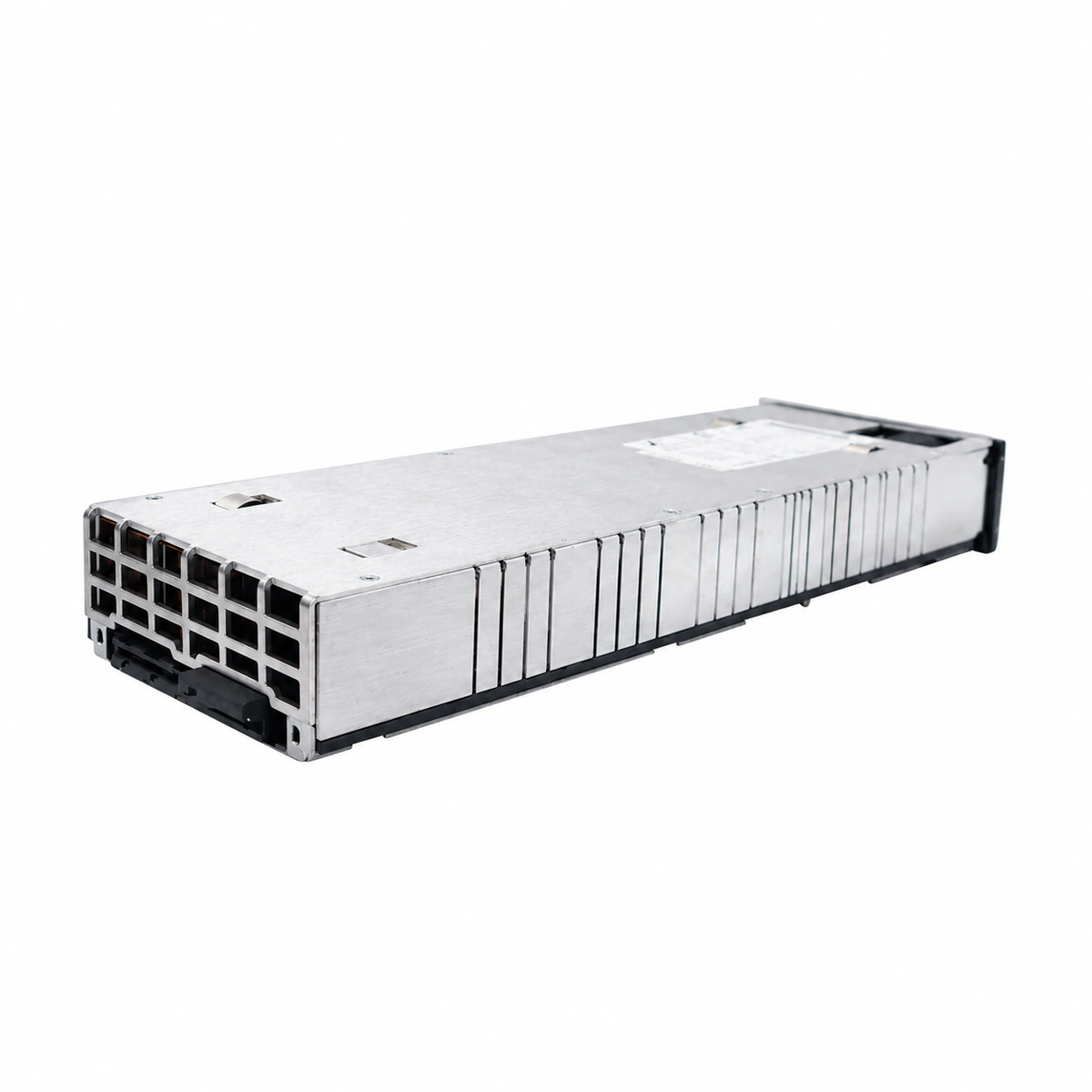

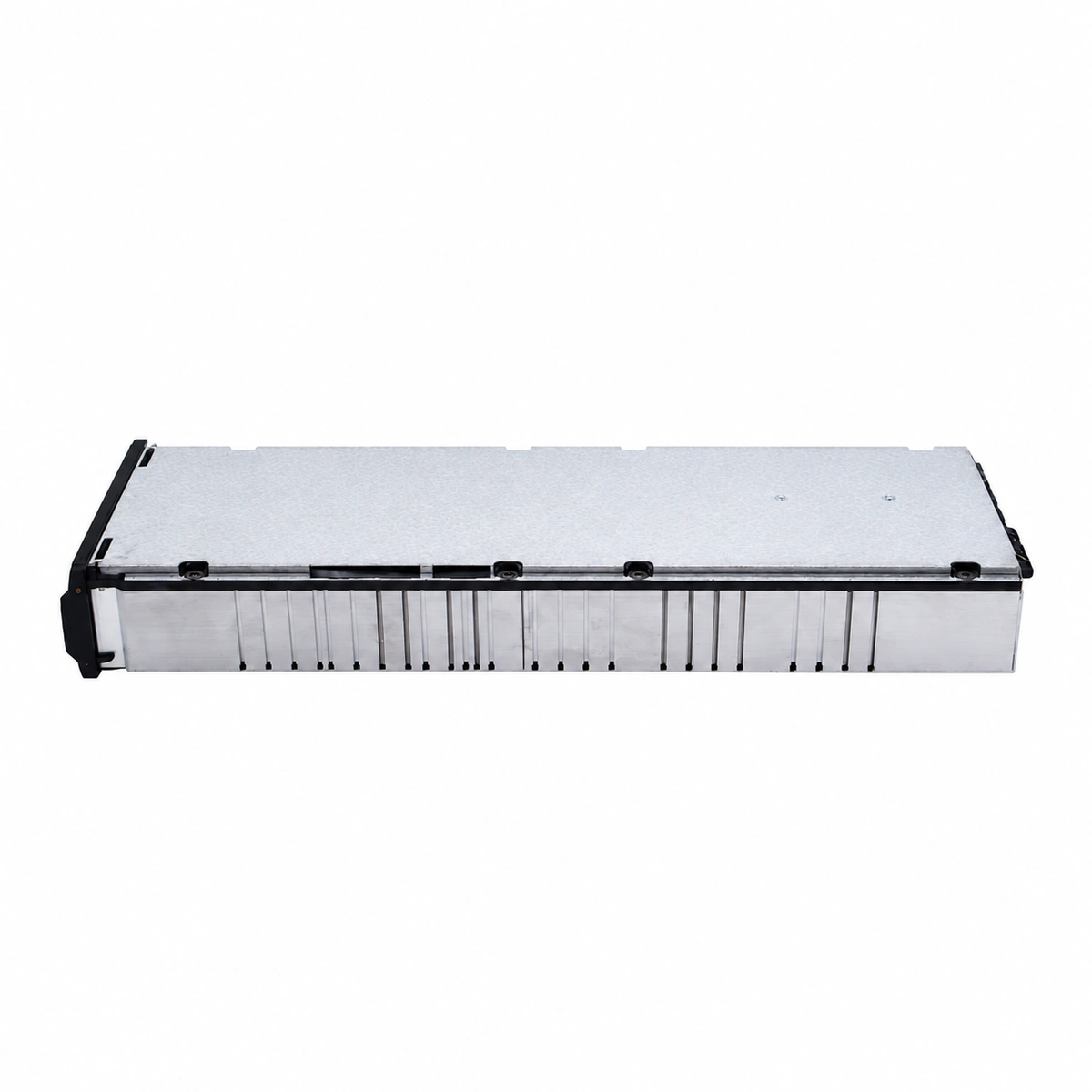

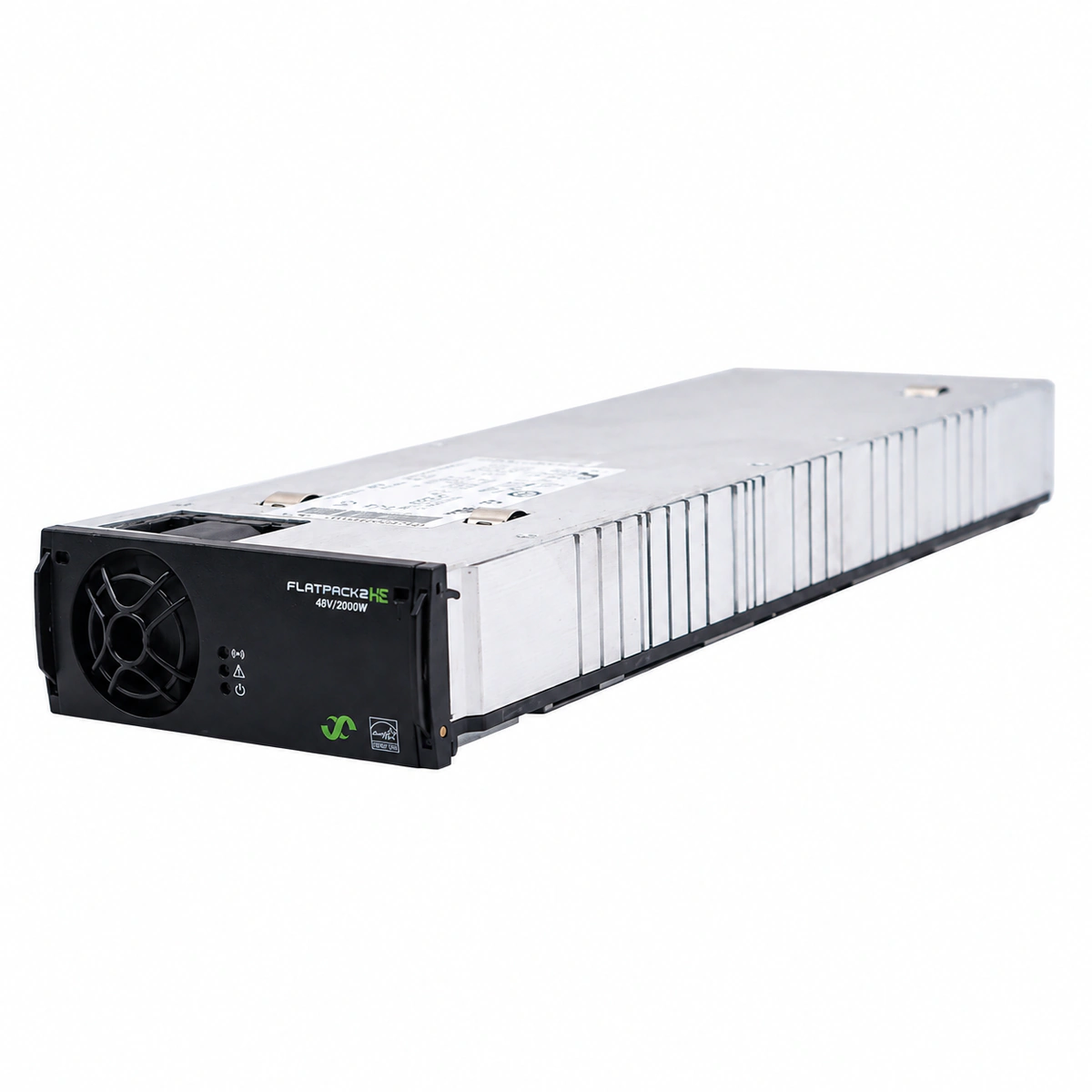

Eltek Flatpack2 48/2000 HE Hocheffizienz-Telekom-Gleichrichter -48V 40A 2000W

Produktbeschreibung

Produktbeschreibung

Problemlösung & Einsatznutzen

Zielgruppe und Einsatzbereich

Wesentliche Vorteile

Technische Daten

Anwendungsbereiche

Mobilfunk-Makro-BTS-Shelter

Zentrale optische Übertragungsstationen

Kommunikationsräume im Bahn- und Nahverkehrstransit

Häufig gestellte Fragen
