Q: Welche Baugruppenträger-Plattformen unterstützen das Flatpack S 48/1000 HE und wie funktionieren die aktive Lastaufteilung sowie Hot-Swapping in Parallelkonfigurationen?

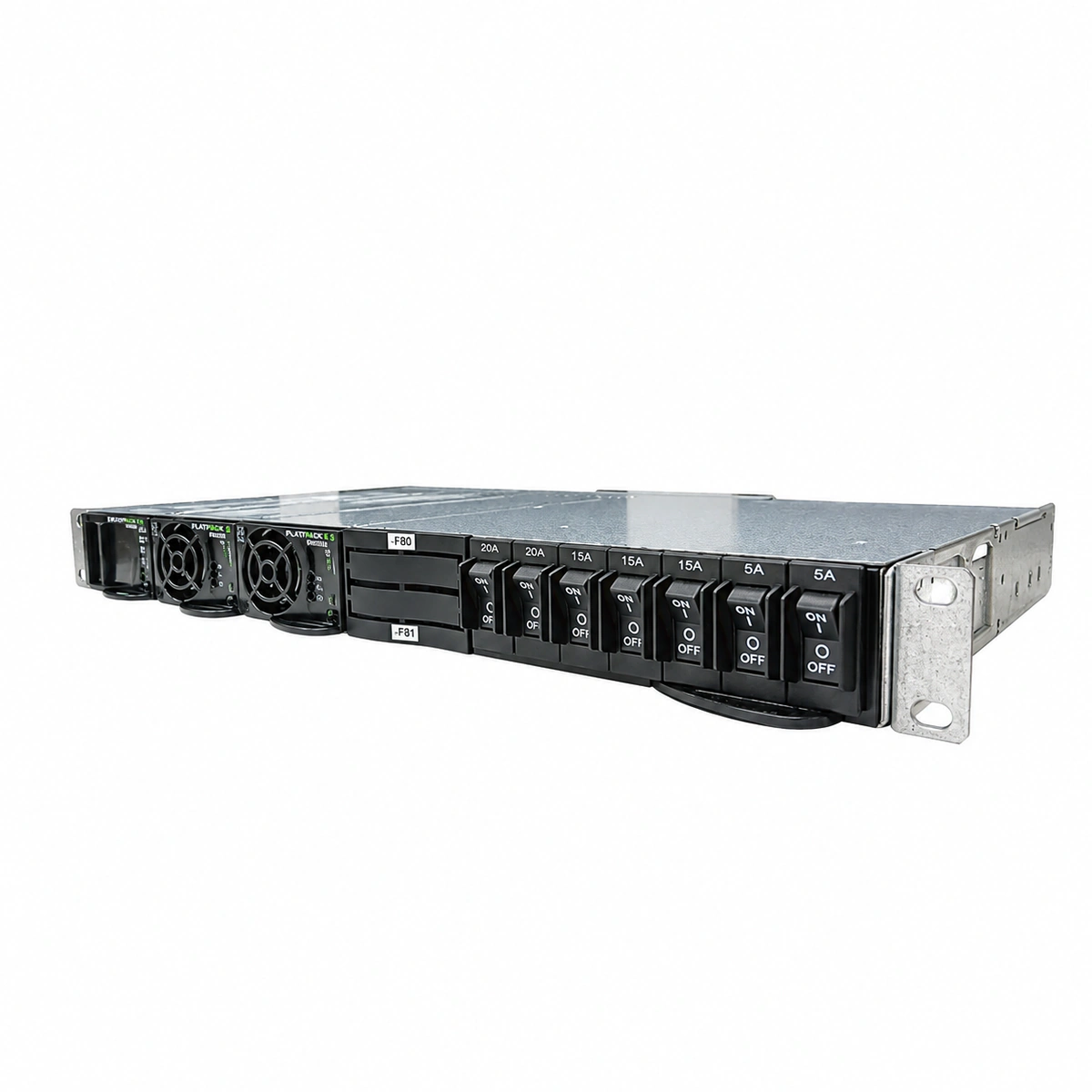

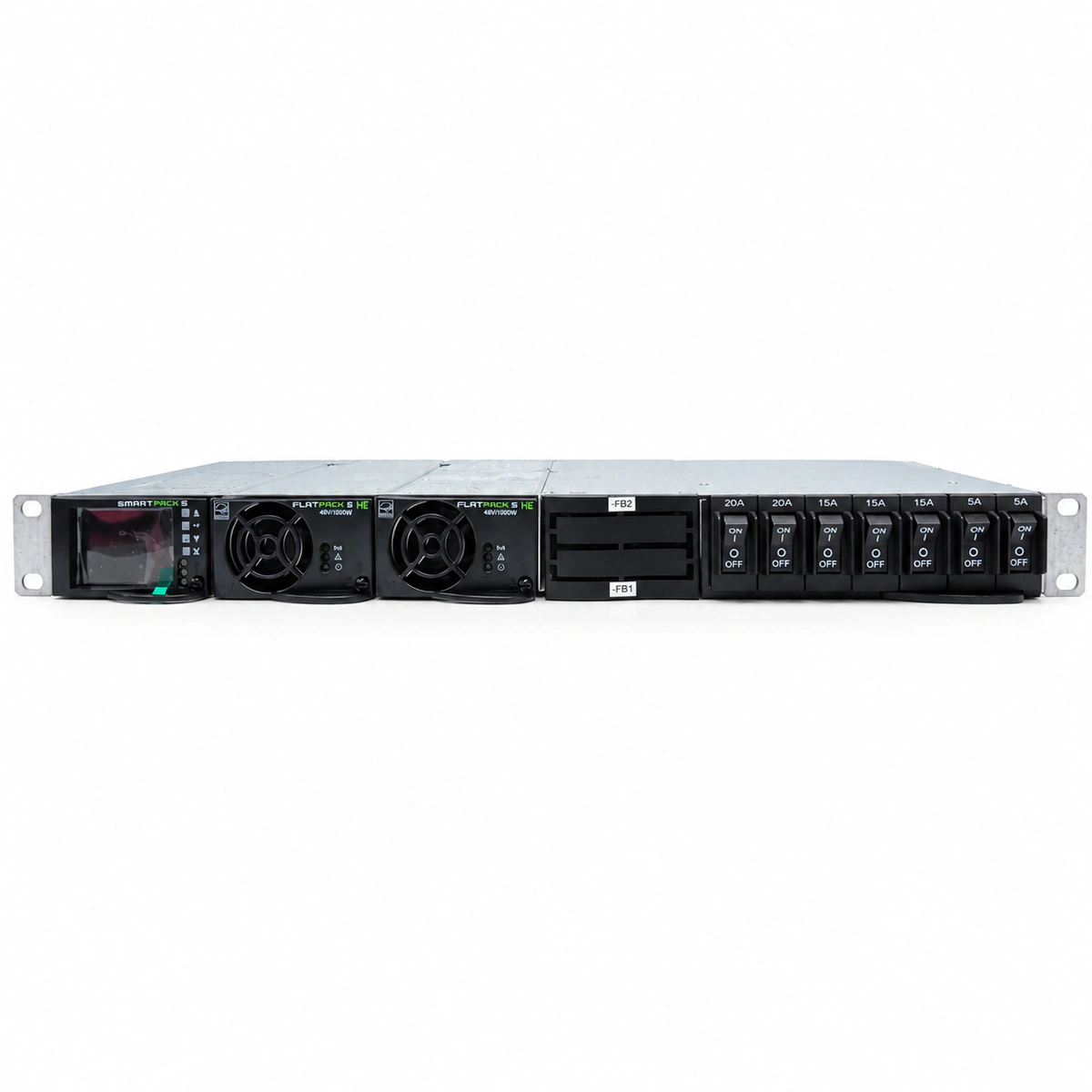

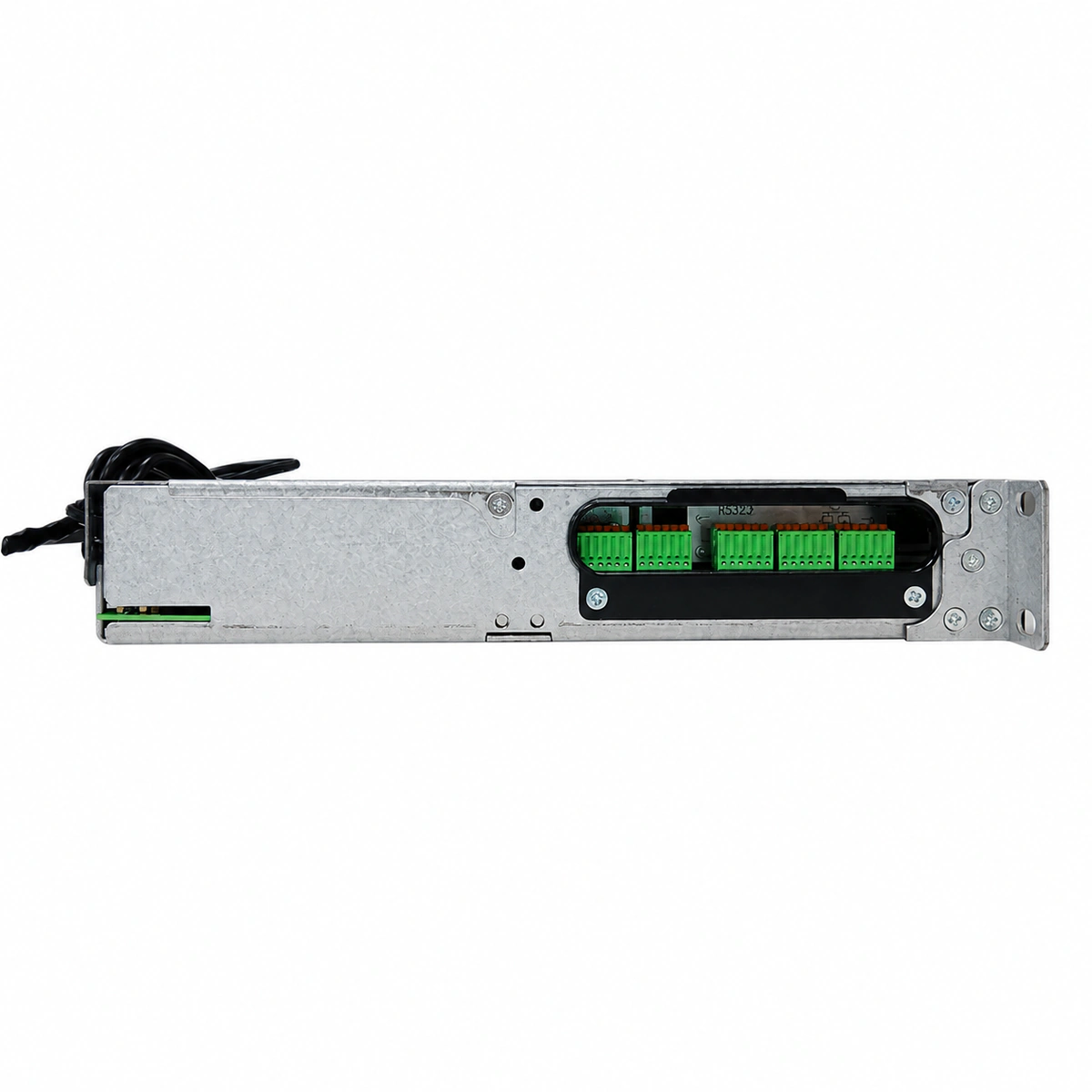

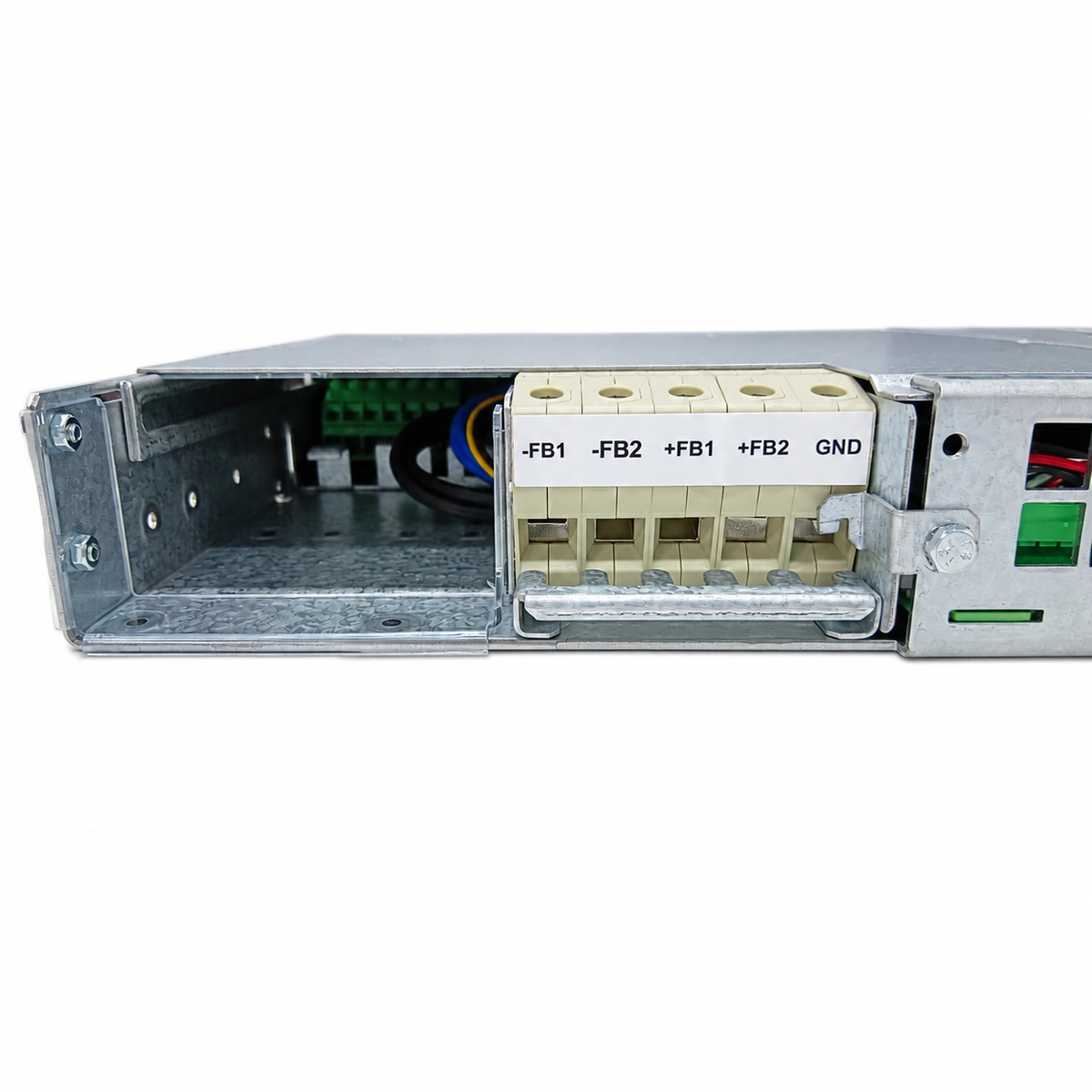

Mit einer ultrakurzen Bautiefe von nur 210mm passt das Flatpack S 48/1000 HE in Eltek 1U/2U Flatpack S Subracks (wie 1U 2-Positionen-, 1U 3-Positionen-Baugruppenträger und Power Core-Systeme) und ist damit ideal für flache 300mm Outdoor-Telekomgehäuse ausgelegt. Die Kommunikation erfolgt über den CAN-Bus direkt an Smartpack S oder Smartpack Touch Steuereinheiten. Das Modul verfügt über eine aktive digitale Stromaufteilung mit einer Parallelunsymmetrie von < 5 % über mehrere Einheiten hinweg. Es unterstützt echten Hot-Swap-Betrieb unter Spannung über hochzuverlässige Blind-Mate-Rückwandsteckverbinder mit voreilendem Schutzkontakt (first-mate last-break), was einen reibungslosen Mischbetrieb neben Flatpack S 48/1800 HE Gleichrichtern unter automatischer Controller-Laststeuerung ermöglicht.

Q: Welche Zuverlässigkeitsmerkmale und Schutzschaltungen bietet das Flatpack S 48/1000 HE für raue thermische Bedingungen und instabile Stromnetze?

Das Modul arbeitet im Temperaturbereich von -40°C bis +75°C (-40°F bis +167°F) und stellt 100 % Nennleistung bis zu +55°C bereit, bevor ein kontrolliertes thermisches Derating bis zur Abschaltschwelle bei +75°C einsetzt. Die interne Zwangskonvektionskühlung erfolgt über einen drehzahlgeregelten Front-to-Back-Lüfter, der über interne und Umgebungstemperatursensoren gesteuert wird. Die elektrische Robustheit umfasst integrierte MOVs und Filter gemäß IEC 61000-4-5 Überspannungsfestigkeit (2kV Gegentakt / 4kV Gleichtakt) sowie Telcordia Class B EMV. Zu den Schutzschaltungen gehören AC-Überspannungsabschaltung (dauerhaft bis 305 VAC und transienten Spitzen bis 415 VAC standhaltend), hardwarebasierte DC-Überspannungsverriegelung (OVP), Kurzschlussstrombegrenzung und Übertemperaturschutz (OTP), wodurch ein MTBF-Wert von über 350.000 Stunden (Telcordia SR-332) erreicht wird.

Question 1

Was sind die wichtigsten elektrischen Parameter und Effizienzwerte des Eltek Flatpack S 48/1000 HE und wie verhält sich das Derating bei niedrigen AC-Eingangsspannungen?

Accepted Answer

Das Eltek Flatpack S 48/1000 HE (Artikelnummer: ELTEK-REC-FPS-1000-HE) liefert eine nominale Ausgangsspannung von -48VDC (einstellbar von -43,5 bis -57,6 VDC) mit einem Nennstrom von 20,8A und 1000W Dauerleistung. Es erzielt einen Spitzenwirkungsgrad von 95,5 % (HE-Standard), einen Leistungsfaktor > 0,99 und einen THD < 5 %. Der AC-Eingangsbereich erstreckt sich von 85 bis 305 VAC (45–66 Hz). Zu den Betriebsmerkmalen zählen die Bereitstellung der vollen 1000W zwischen 176 und 305 VAC sowie ein progressives lineares Derating bei Eingangsspannungen zwischen 85 und 176 VAC (Absenkung auf ca. 450W–500W bei 85 VAC), um AC-Überstromauslösungen zu verhindern und gleichzeitig die unterbrechungsfreie Verfügbarkeit des DC-Busses aufrechtzuerhalten.

Question 2

Welche Baugruppenträger-Plattformen unterstützen das Flatpack S 48/1000 HE und wie funktionieren die aktive Lastaufteilung sowie Hot-Swapping in Parallelkonfigurationen?

Accepted Answer

Mit einer ultrakurzen Bautiefe von nur 210mm passt das Flatpack S 48/1000 HE in Eltek 1U/2U Flatpack S Subracks (wie 1U 2-Positionen-, 1U 3-Positionen-Baugruppenträger und Power Core-Systeme) und ist damit ideal für flache 300mm Outdoor-Telekomgehäuse ausgelegt. Die Kommunikation erfolgt über den CAN-Bus direkt an Smartpack S oder Smartpack Touch Steuereinheiten. Das Modul verfügt über eine aktive digitale Stromaufteilung mit einer Parallelunsymmetrie von < 5 % über mehrere Einheiten hinweg. Es unterstützt echten Hot-Swap-Betrieb unter Spannung über hochzuverlässige Blind-Mate-Rückwandsteckverbinder mit voreilendem Schutzkontakt (first-mate last-break), was einen reibungslosen Mischbetrieb neben Flatpack S 48/1800 HE Gleichrichtern unter automatischer Controller-Laststeuerung ermöglicht.

Question 3

Welche Zuverlässigkeitsmerkmale und Schutzschaltungen bietet das Flatpack S 48/1000 HE für raue thermische Bedingungen und instabile Stromnetze?

Accepted Answer

Das Modul arbeitet im Temperaturbereich von -40°C bis +75°C (-40°F bis +167°F) und stellt 100 % Nennleistung bis zu +55°C bereit, bevor ein kontrolliertes thermisches Derating bis zur Abschaltschwelle bei +75°C einsetzt. Die interne Zwangskonvektionskühlung erfolgt über einen drehzahlgeregelten Front-to-Back-Lüfter, der über interne und Umgebungstemperatursensoren gesteuert wird. Die elektrische Robustheit umfasst integrierte MOVs und Filter gemäß IEC 61000-4-5 Überspannungsfestigkeit (2kV Gegentakt / 4kV Gleichtakt) sowie Telcordia Class B EMV. Zu den Schutzschaltungen gehören AC-Überspannungsabschaltung (dauerhaft bis 305 VAC und transienten Spitzen bis 415 VAC standhaltend), hardwarebasierte DC-Überspannungsverriegelung (OVP), Kurzschlussstrombegrenzung und Übertemperaturschutz (OTP), wodurch ein MTBF-Wert von über 350.000 Stunden (Telcordia SR-332) erreicht wird.

Hauptspezifikationen	Wert
Nennausgangsleistung	1000 W
Nennausgangsspannung	-48 VDC
Nennausgangsstrom	20.8 A
Ausgangsspannungsbereich	-43.5 ~ -57.6 VDC
AC-Eingangsspannungsbereich	85 ~ 305 VAC
Wandlungswirkungsgrad	95.5% (HE high efficiency)
Ausgangsleistungsfaktor (cos φ)	> 0.99
Gehäuseabmessungen	41.5 × 72 × 210 mm (ultra-short chassis depth, suitable for shallow cabinets)
Betriebstemperaturbereich	-40°C ~ +85°C

Eltek Flatpack S 48/1000 HE Ultrakompaktes Hocheffizienz-Gleichrichtermodul (-48V 20A 1000W)

Produktbeschreibung

Produktbeschreibung

Problemlösung & Einsatznutzen

Zielgruppe und Einsatzbereich

Wesentliche Vorteile

Technische Daten

Anwendungsbereiche

5G-Zugangsknoten in flachen Außengehäusen

FTTx-Glasfasernetzwerkknoten

Mastgehäuse für Smart-City-Überwachungssysteme

Häufig gestellte Fragen
