Question 1

Welche Betriebsspannungsbereiche, Leistungsaufnahmen und Kommunikationsprotokolle zeichnen den Eltek Smartpack R (SKU: ELTEK-CTRL-SMARTPACK-R) aus?

Accepted Answer

Der Eltek Smartpack R verfügt über ein 1HE 19-Zoll-Einschubgehäuse (44 × 482 × 250 mm) und arbeitet in einem weiten Eingangsspannungsbereich von 18 bis 75 VDC. Er ist nativ für -48V- sowie 24V/60V-Telekom-DC-Stromversorgungsanlagen ausgelegt und weist eine geringe typische Leistungsaufnahme von unter 5,5 W auf. Ausgestattet mit einem kontrastreichen Grafik-LCD nutzt er ein internes Multi-Drop-CAN-Bus-Netzwerk, das Dutzende Gleichrichter und Hilfs-E/A-Knoten steuern kann. Die externe Netzwerkanbindung erfolgt über 10/100M-Ethernet und RS-232/485-Schnittstellen mit Unterstützung für SNMPv1/v2c/v3, Modbus RTU/TCP, HTTPS und Telnet, wobei die analoge Telemetriegenauigkeit für die SCADA- und NOC-Echtzeitintegration innerhalb von ±0,5 % liegt.

Question 2

Welche Gleichrichterplattformen werden vom Smartpack R in Großschränken unterstützt, und wie funktionieren Bus-Erweiterung und modulübergreifende Lastteilung?

Accepted Answer

Der Smartpack R bietet native Firmware-Kompatibilität mit den modularen Gleichrichterserien Eltek Flatpack2 und Minipack und ermöglicht die nahtlose Koexistenz und Steuerung von Standard- und High-Efficiency-Modulen (HE) im selben System. Die Kommunikation erfolgt über einen doppelt galvanisch getrennten CAN-Bus, der Spannungsreferenzen und dynamische Strombegrenzungswerte verteilt und eine autonome aktive Lastteilung mit Abweichungen unter 3 % gewährleistet. Die 1HE-Einschubarchitektur unterstützt den Hot-Swap-Tausch im laufenden Betrieb ohne Unterbrechung der aktiven DC-Sammelschiene und lässt sich kaskadiert mit externen Smartnode-Modulen erweitern, um programmierbare Trockenkontaktrelais und Digitaleingänge für Telekommunikationserweiterungen bereitzustellen.

Question 3

Welche Mechanismen für Batteriemanagement und Umweltzuverlässigkeit sind im Smartpack R Controller integriert?

Accepted Answer

Zur Optimierung der Batterielebensdauer bietet der Smartpack R eine präzise temperaturkompensierte Ladung, Online-Kapazitäts- und Impedanzbestimmung, automatische Erhaltungs-/Starkladeroutinen (Float/Boost), Batteriesymmetrieüberwachung sowie konfigurierbare duale Tiefentladeschutze (LVD für unkritische Lasten und Batterieschutz zur Vermeidung von Tiefentladungen). Umwelttechnisch arbeitet er zuverlässig von -40 °C bis +65 °C (Lagerung -40 °C bis +85 °C) bei 5 % bis 95 % relativer Luftfeuchtigkeit (nicht kondensierend). Die interne Leiterplatte ist mit Schutzlack (Conformal Coating) gegen Feuchtigkeit und Staub versehen, erfüllt strenge EMV-Richtlinien (EN 61000-6-1/2/3/4 und NEBS Level 3) und weist eine MTBF von über 350.000 Stunden in anspruchsvollen industriellen Umspannwerken auf.

Hauptspezifikationen	Wert
Systemausgangsleistung	Multifunctional Industrial Rack-Mount Power Controller A
Nennausgangsspannung	Dedicated for -48V DC
Ausgangsspannungsbereich	RS485 (Standard Modbus-RTU) + Dry Contact Alarm VDC
AC-Eingangsspannungsbereich	Internal DC power supply 18 ~ 75 VDC VAC
Gleichrichter-Steckplätze	1U drawer-type rack-panel installation Slots
Systemüberwachungs-Controller	Smartpack R drawer-type control unit
Systemgesamtwirkungsgrad	Supports SNMPv3 / Modbus industrial protocols %
Gehäuseabmessungen	44 × 482 × 250 mm (1U 19-inch)
Betriebstemperaturbereich	-40°C to +65°C

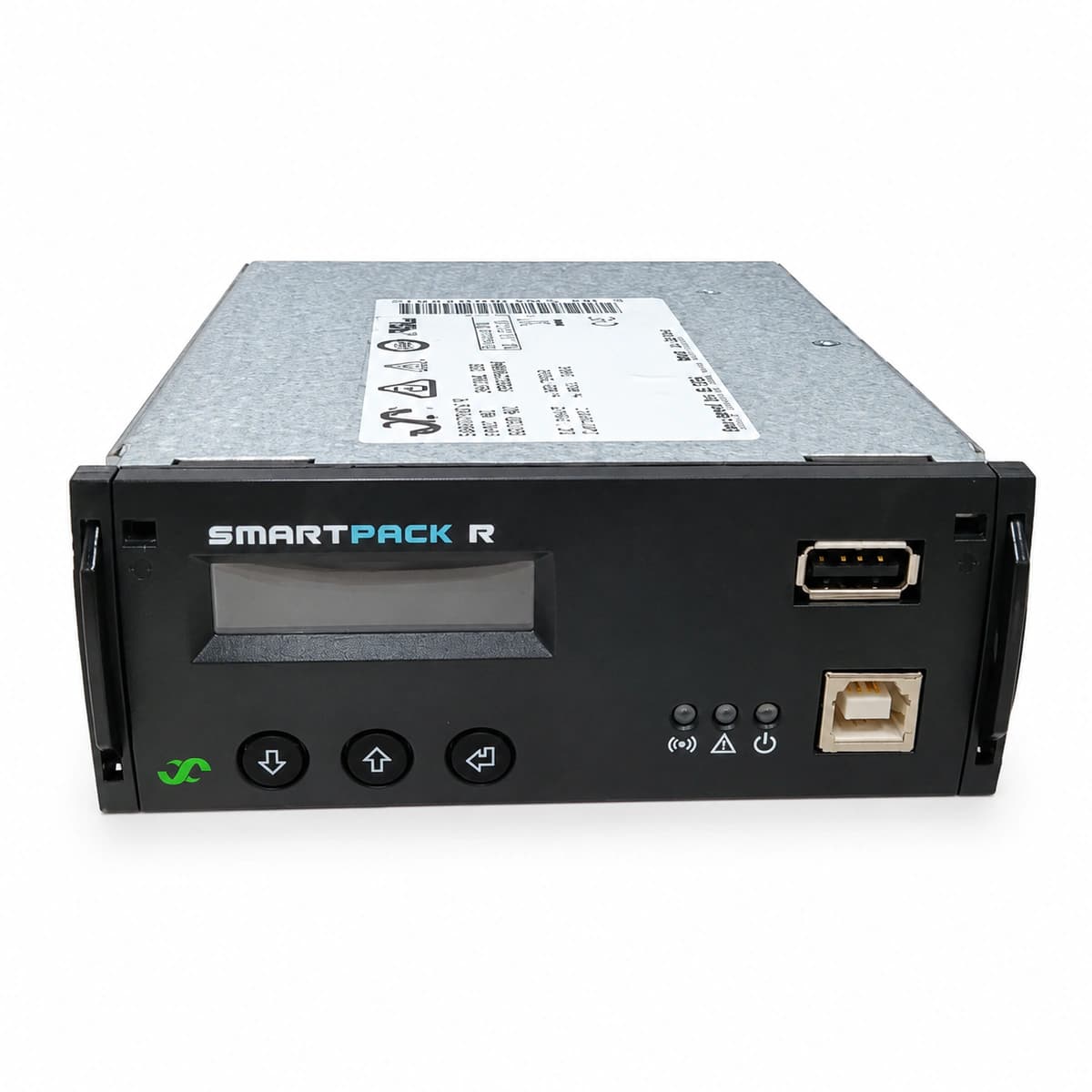

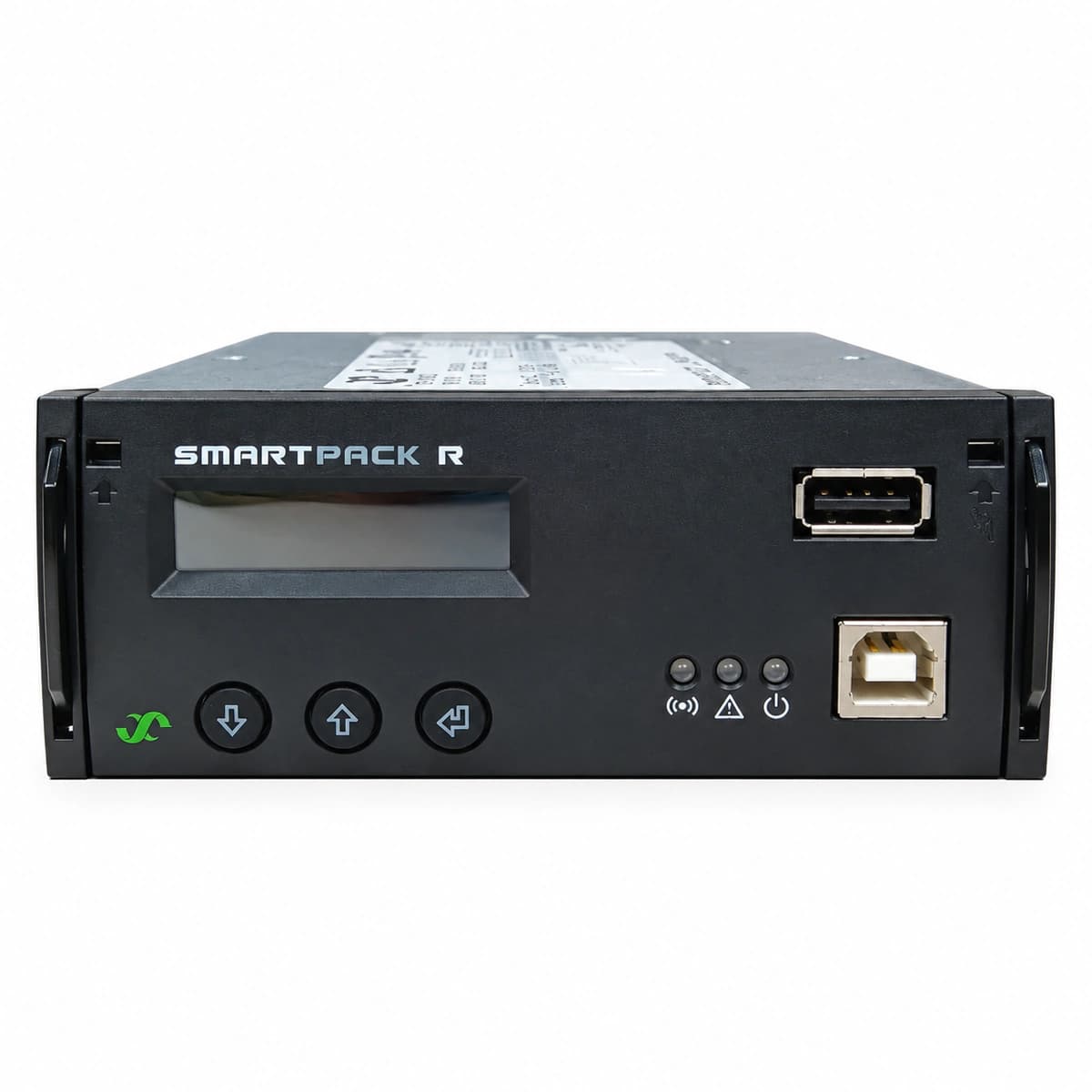

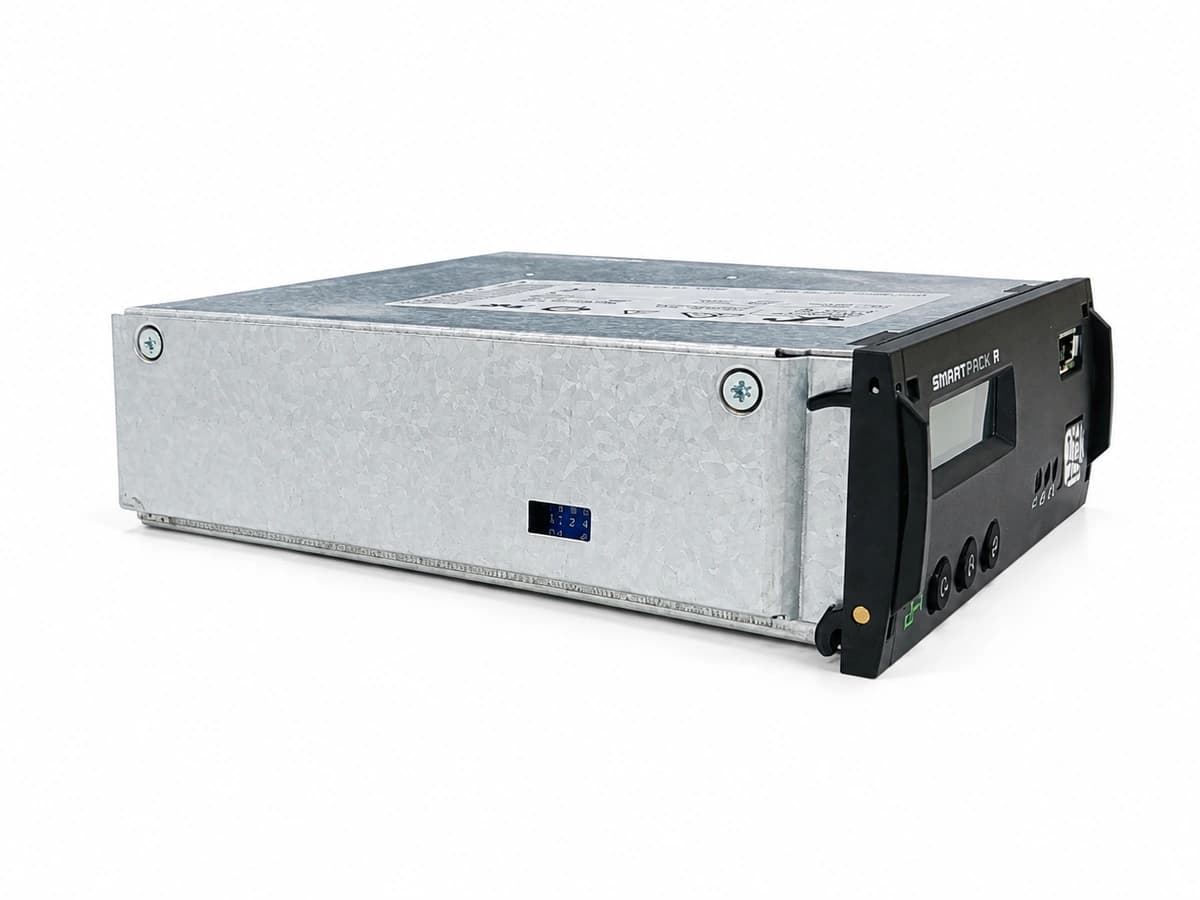

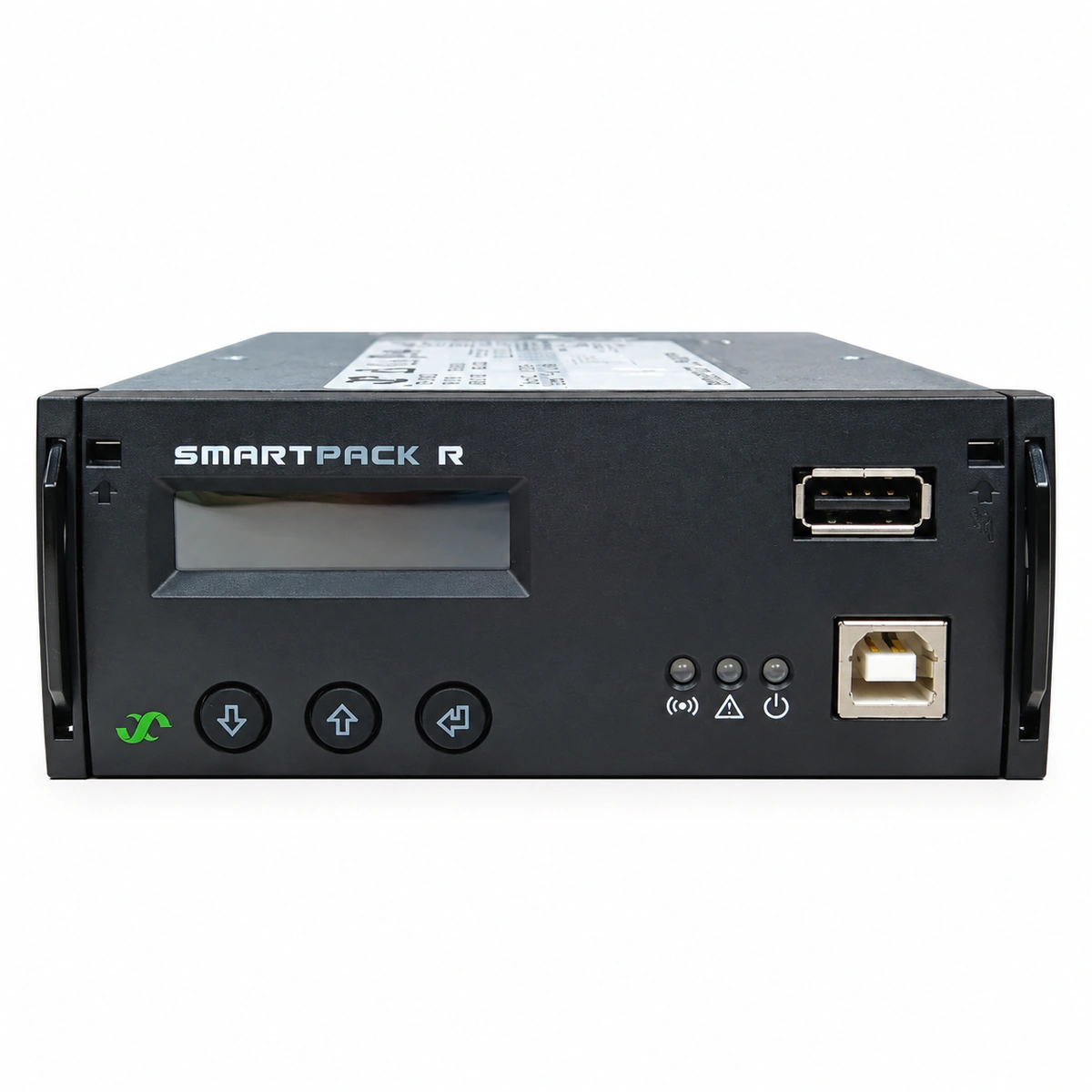

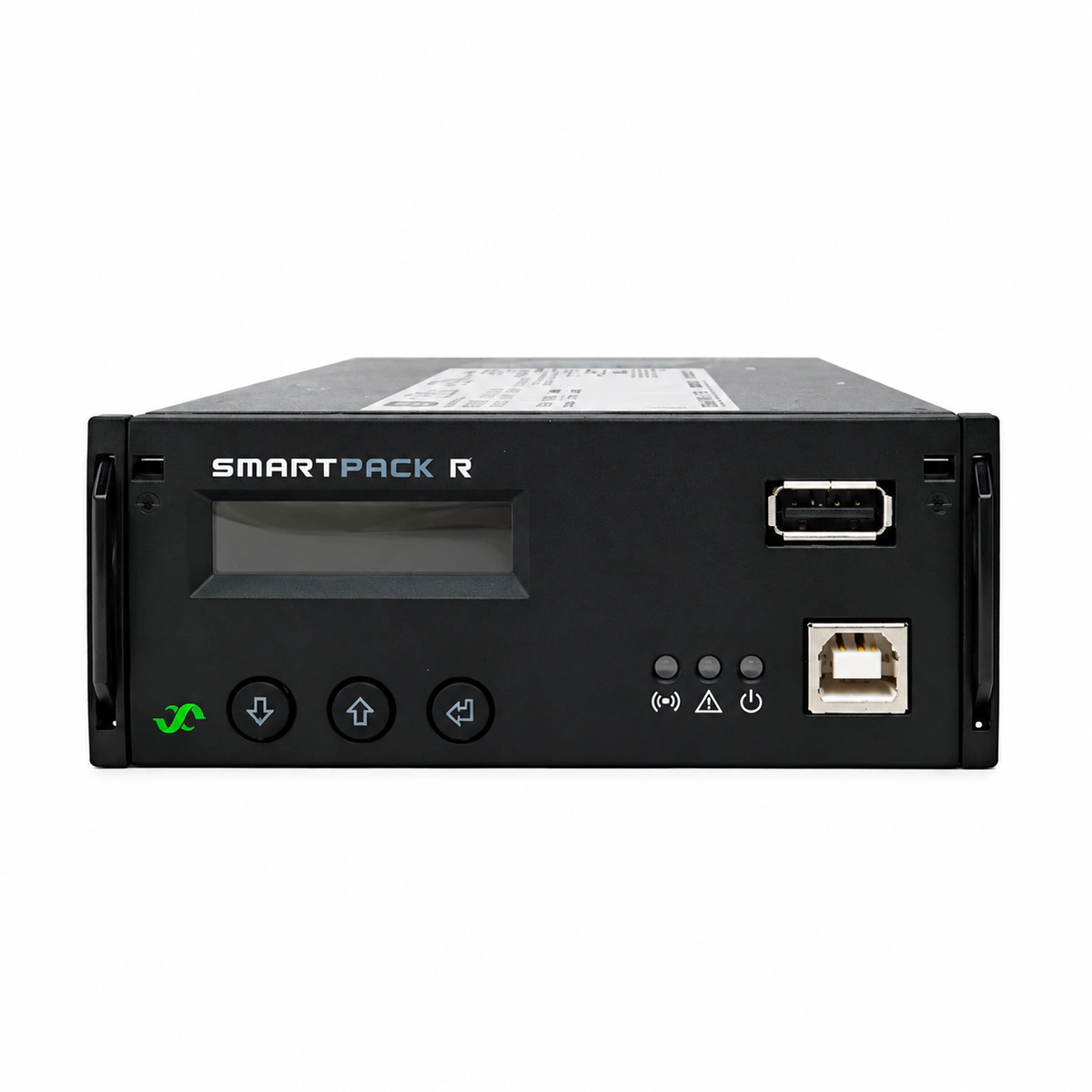

Eltek Smartpack R 1HE Rackmontage Digitaler Überwachungs-Controller

Produktbeschreibung

Produktbeschreibung

Problemlösung & Einsatznutzen

Zielgruppe und Einsatzbereich

Wesentliche Vorteile

Technische Daten

Anwendungsbereiche

DC-Stromversorgungssysteme in Telekom-Vermittlungsstellen

DC-Überwachung in Colocation-Rechenzentren von Unternehmen

Austausch und Retrofit von Controllern im Vor-Ort-Service
