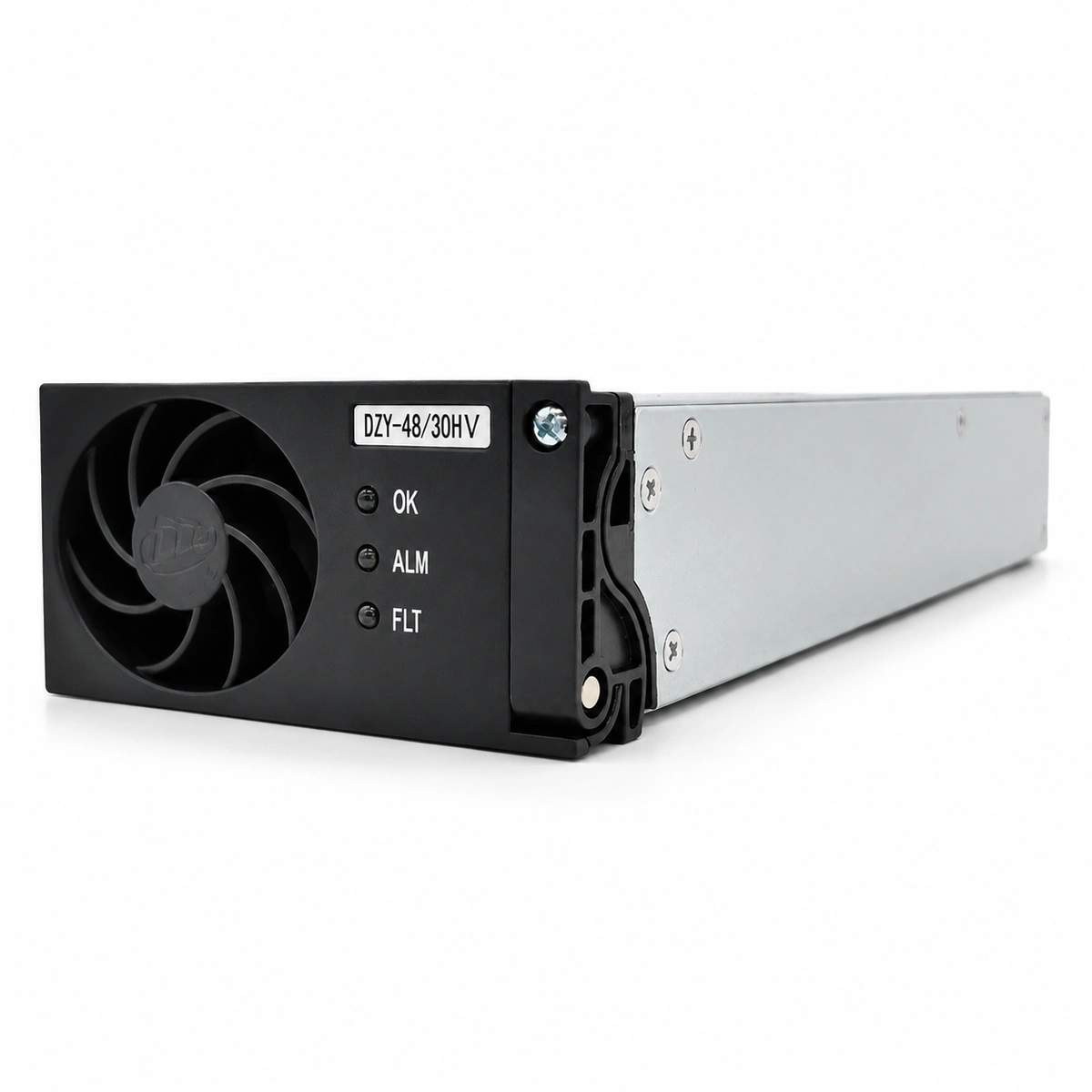

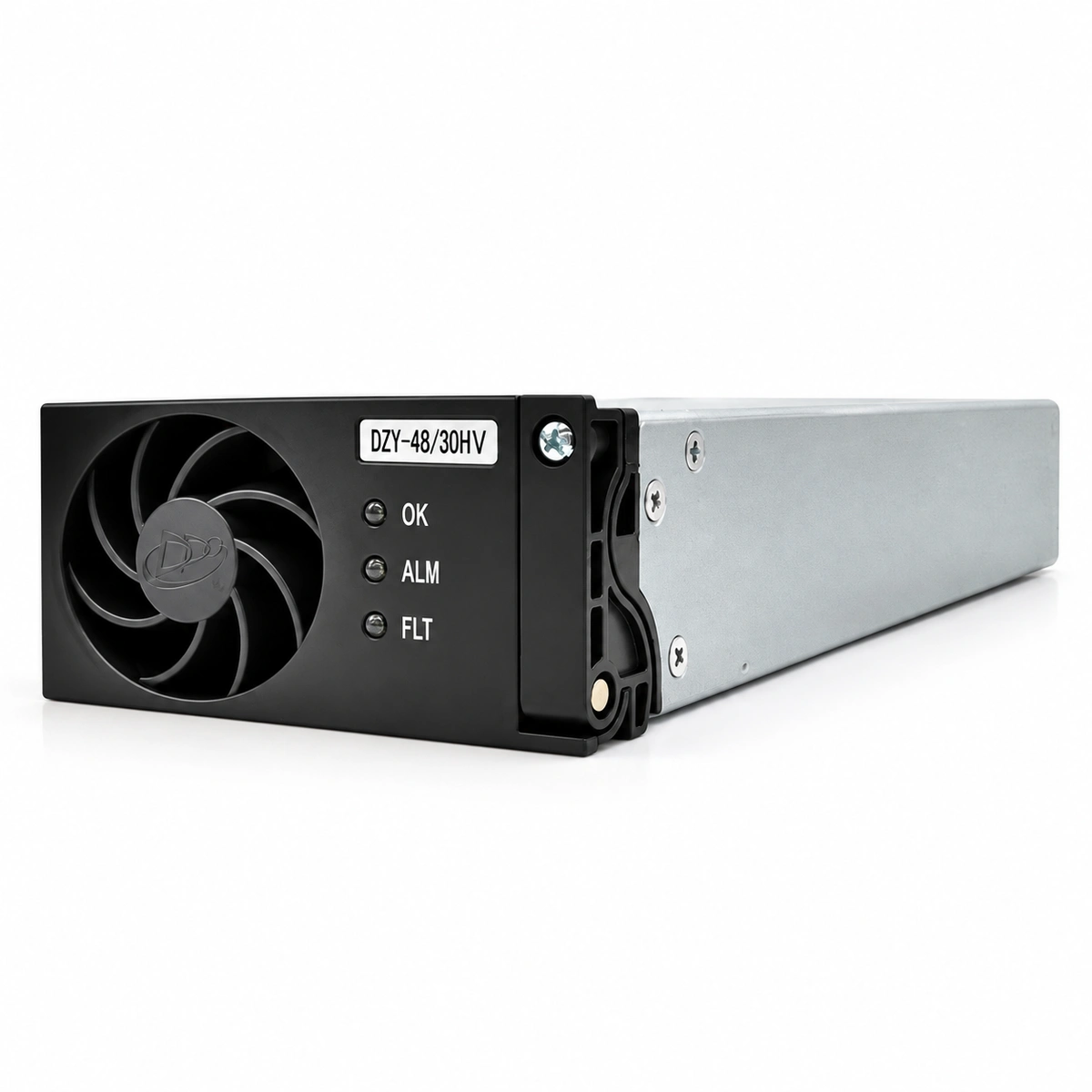

DPC DZY4830HV Originalproduktfoto 1
DpcModell: DZY4830HV

DPC DZY4830HV Hocheffizientes Telekom-Schaltgleichrichtermodul (-48V 30A 1740W)

Das DPC DZY4830HV ist ein hocheffizientes Schaltgleichrichtermodul in Carrier-Qualität, das Wechselströme in einem weiten Eingangsbereich von 85 V AC bis 290 V AC in eine präzise geregelte -48 V DC Ausgangsspannung (-43 V bis -58 V DC einstellbar) mit bis zu 30 A Ausgangsstrom und einer Dauerleistung von 1740 W wandelt.

Preise werden individuell auf Basis von Projektkonfiguration und Stückzahl kalkuliert

Angebot anfordern

Produktbeschreibung

Produktbeschreibung

Schaltungstechnisch basiert das DZY4830HV auf einer zweistufigen Wandlertopologie: Eine CCM-Boost-PFC sorgt für einen Leistungsfaktor von ≥ 0,99 und THDi < 5 %, gefolgt von einem galvanisch getrennten DC/DC-Resonanzwandler (ZVS/LLC) zur Minimierung von Schaltverlusten. Eine integrierte Mikroprozessorsteuerung kommuniziert über CAN/RS485 mit der übergeordneten Steuereinheit (CSU), übermittelt Messwerte und Alarme und setzt Ladespannungs- sowie Strombegrenzungsvorgaben dynamisch um.

Problemlösung & Einsatznutzen

Das Modul verhindert Standortausfälle in schwachen oder ländlichen Netzen mit extremen Spannungseinbrüchen, da es dank linearer Leistungsanpassung bis 85 V AC unterbrechungsfrei weiterarbeitet und so die Batterieentladung minimiert. Eine hardwareverriegelnde Überspannungsschutzschaltung (OVP) verhindert zuverlässig zerstörerische Überspannungsspitzen auf der Gleichstromschiene, wodurch angeschlossene BBU- und Funkmodule geschützt werden.

Zielgruppe und Einsatzbereich

Konzipiert für 4G/5G-Mobilfunkbasisstationen, dezentrale Antennensysteme (DAS), FTTx-Zentralen, Richtfunkstationen, Bahn-Signal- und Fernwirkanlagen sowie standardisierte 19-Zoll- und 23-Zoll-Telekom-Gleichstromsysteme.

Wesentliche Vorteile

    Technische Daten

    HauptspezifikationenWert
    Nennausgangsspannung-48V DC (-43V ~ -58V DC)
    Maximaler Ausgangsstrom30A
    Nennausgangsleistung1740W
    AC-Eingangsspannungsbereich85V AC ~ 290V AC
    Spitzenwirkungsgrad≥ 94.0%
    Betriebstemperaturbereich-25°C to +70°C
    KühlmethodeIntelligente drehzahlgeregelte Lüfterkühlung
    Hot-Swap-FähigkeitJa (im laufenden Betrieb austauschbar ohne Betriebsunterbrechung)

    Anwendungsbereiche

    01

    Hauptgleichrichter für 4G/5G-Mobilfunk-Außenschaltschränke

    02

    Unterbrechungsfreie -48V DC Stromversorgungsanlagen für FTTx-Knoten

    03

    Sicherheitskritische Stromversorgungen in Bahnfunk- und SCADA-Netzen

    04

    Modulare 19-Zoll-Gleichrichtersysteme für Rechenzentren und Festnetzvermittlungen
