1. Elektrische Spezifikationen und hocheffiziente Schaltungstopologie

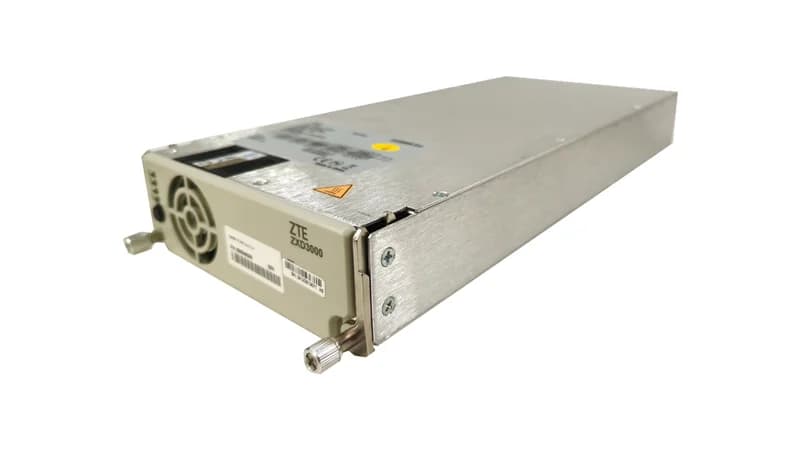

Das ZTE ZXD3000 gehört zu den weltweit am häufigsten eingesetzten Hocheffizienz-Schaltgleichrichtern in Telekommunikationsnetzen, Mobilfunk-Basisstationen und Rechenzentren. Bei einer nominalen DC-Busspannung von -48VDC (einstellbar von -42VDC bis -58VDC) liefert das Modul einen Dauerstrom von 60A und eine DC-Nennleistung von 3000W. Durch die Kombination einer brückenlosen PFC-Stufe mit einer resonanten LLC-Vollbrückentopologie erreicht das Gerät einen Spitzenwirkungsgrad von 96.5 %, wodurch Wärmeentwicklung und PUE-Werte der Anlage minimiert werden.
Das ZXD3000 bietet exzellente Stabilität an schwankenden Stromnetzen mit einem weiten einphasigen AC-Eingangsbereich von 80VAC bis 300VAC (45Hz bis 65Hz). Fällt die Eingangsspannung unter 176VAC, steuert der integrierte Mikroprozessor eine kontinuierliche lineare Leistungsreduzierung, um einen unterbrechungsfreien Betrieb sicherzustellen. Das Modul verfügt über eine galvanische Isolation von 3000VAC gegen Masse, erfüllt die EMV-Norm EN55022 Klasse B und bietet integrierten Überspannungs- und Verpolungsschutz bei einer mittleren Betriebsdauer vor Ausfällen (MTBF) von über 500.000 Stunden.
Nennwerte: Einphasiger 220VAC Eingang, -48VDC Ausgang, 60A Maximalstrom, 3000W Nennleistung
Hohe Effizienz: Spitzenwirkungsgrad von 96.5 %, Leistungsfaktor (PF) ≥0.99, Oberschwingungsgehalt (THD) ≤5 %
Netzweitbereich: Sicherer Betrieb von 80VAC bis 300VAC mit linearer Leistungsanpassung unterhalb 176VAC
Kompaktes 1U-Format: Abmessungen 41.5 × 132 × 300 mm mit temperaturgeregelter Front-zu-Heck-Belüftung
2. Hardware-Evolution und Revisionsmerkmale (V5.0 / V5.1 / V5.5 / V5.6 / V5.8)
Über den Produktionszeitraum hinweg hat ZTE das ZXD3000 in mehreren Hardwarerevisionen kontinuierlich optimiert:
Die Version V5.0 etablierte das kompakte 1U-Gehäuse und die grundlegende digitale Telemetrie. Die Version V5.1 verbesserte den Teillastwirkungsgrad und reduzierte das Lüftergeräusch. Mit der Version V5.5 entstand die bewährte Standardversion für Netzbetreiber mit Superjunction-Leistungshalbleitern und über 96.2 % Wirkungsgrad. Die aktuellen Versionen V5.6 und V5.8 zeichnen sich durch hochintegrierte Schaltkreise, eine verstärkte Schutzlackierung gegen Feuchtigkeit und Salz sowie eine extrem schnelle Bus-Telemetrie aus.
V5.0: Bewährte Basisversion für den direkten 1:1-Ersatz in bestehenden Installationen
V5.1: Optimiertes Wärmemanagement und leisere Lüfterregelung im Teillastbereich
V5.5: Industrieller Goldstandard, Wirkungsgrad ≥96.2 %, maximale Feldzuverlässigkeit
V5.6 / V5.8: Moderne Revisionen mit verbesserter Schutzlackierung und schneller Buskommunikation
3. Systemkompatibilität mit ZXDU68 Baugruppenträgern und Überwachungseinheiten
Das ZXD3000 ist ein steckbares Einschubmodul mit einem Gewicht von 2.05 kg und passt direkt in die DC-Stromversorgungssysteme der ZTE ZXDU-Reihe, darunter Baugruppenträger wie ZXDU68 B201 (4 Steckplätze), ZXDU68 B301 (6 Steckplätze) sowie Großschranksysteme wie ZXDU68 T601 mit Kapazitäten über 2000A.
Über die rückseitige Steckleiste kommuniziert das Modul in Echtzeit mit den Überwachungssteuerungen CSU500B, CSU1200 oder CSU502. Das System überwacht Eingangs- und Ausgangsspannungen, Modulströme und Temperaturen und steuert die dynamische Ruhezustandsfunktion, um bei Teillast stets im optimalen Wirkungsgradbereich zu arbeiten. Wichtiger Hinweis: Ähnliche Versionen (z. B. V5.1 und V5.5) können im selben Rahmen parallel betrieben werden, sofern einheitliche Spannungswerte vorgegeben werden. Ein Mischen mit alten 2U-Modulen des Typs ZXD2400 ist mechanisch und elektrisch ausgeschlossen.
Chassis-Kompatibilität: Passgenau für die Baugruppenträger ZXDU68 B201, ZXDU68 B301 und Großschränke ZXDU68 T601
Überwachungsintegration: Volle Unterstützung für CSU500B / CSU1200 mit aktiver Lastaufteilung (Abweichung ≤±3 %)
Intelligente Ruhestandsfunktion: Automatische Abschaltung überflüssiger Module zur Maximierung der Gesamteffizienz
Erweiterungsrichtlinien: Keine Mischung inkompatibler Bauformen; einheitliche Spannungskalibrierung bei Parallelbetrieb
4. Strategien für Austausch und Modernisierung bestehender Stationen
Bei der Instandhaltung und Modernisierung älterer Telekommunikationsstationen kommen zwei bewährte Vorgehensweisen zum Einsatz:
Der 1:1 Hot-Swap-Austausch ermöglicht das sichere Ersetzen eines defekten Moduls in einem laufenden ZXDU68-System ohne Unterbrechung der Verbraucher. Vor dem Einsetzen sollte die Ausgangsspannung des Ersatzmoduls mit der Sammelschienenspannung (-53.5V) bis auf 0.5V abgeglichen werden. Die zweite Option ist die Baugruppenträger-Modernisierung: Der Ersatz alter 2U-Systeme durch einen modernen 1U ZXDU68 Träger mit ZXD3000 Modulen spart 2U bis 4U Rackplatz für IT-Systeme oder Batterien und senkt die Umwandlungsverluste um 5 bis 7 %.
Unterbrechungsfreier Austausch: Sicherer Tausch im laufenden Betrieb ohne Versorgungsunterbrechung
Spannungsabgleich: Überprüfung der Busspannung (-53.5V Standard) vor dem endgültigen Einrasten
Raumgewinn im Schrank: Der Wechsel von 2U auf 1U verdoppelt die verfügbare Montagedichte
Wirtschaftlicher Nutzen: Ein Anstieg des Wirkungsgrads von 90 % auf 96.5 % spart über 1000 kWh pro Modul und Jahr
5. Einkaufsleitfaden: Erkennung von Gebrauchtware, Nachbauten und Fälschungen
Die anhaltend hohe Nachfrage nach ZXD3000 Gleichrichtern hat dazu geführt, dass im Markt minderwertig aufbereitete oder neu lackierte Gebrauchtmodule als angebliche Neuware angeboten werden.
Bei der Wareneingangsprüfung sind drei Hauptkriterien entscheidend. Erstens das Gehäuse: Originale Kunststoffblenden weisen keine Farbrückstände oder Lacknasen auf, und die Beschriftung ist präzise gelasert. Zweitens die hinteren Steckkontakte: Die Vergoldung muss gleichmäßig und frei von Lichtbogenspuren oder Abbrandstellen sein. Drittens die inneren Bauteile: ZTE verbaut hochwertige japanische 105°C-Elektrolytkondensatoren (z. B. Rubycon, Nippon Chemi-Con), und die Leiterplatten sind sauber mit Schutzlack versiegelt. Die Seriennummer auf dem Etikett muss exakt mit den im Mikrocontroller hinterlegten Telemetriedaten übereinstimmen.
Gehäuseprüfung: Flammhemmender Originalkunststoff, saubere Werksbeschriftung, unbeschädigte Schrauben
Kontaktleiste: Gleichmäßige Goldbeschichtung ohne Einbrennstellen oder Verformungen
Bauteilqualität: Japanische 105°C Kondensatoren führender Hersteller und intakte Schutzlackierung
Seriennummernabgleich: Exakte Übereinstimmung des Barcodes mit der internen Firmware-Identifikation
6. RICEWIND Qualitätssicherung und internationale Lieferfähigkeit
Als spezialisierter Ausrüster für Energieinfrastruktur unterzieht RICEWIND alle ZTE ZXD3000 Gleichrichtermodule vor dem Versand einem strukturierten Prüfprogramm.
Jedes Modul durchläuft einen vierstündigen Volllastlauf bei 60A/3000W in der Wärmekammer, Belastungstests bei variierender Netzspannung von 80VAC bis 300VAC, die Kalibrierung der parallelen Stromaufteilung sowie eine 3000VAC Hochspannungs-Isolationsprüfung. Wir halten ständige Lagerbestände vor und liefern weltweit in stoßsicherer Exportverpackung.
Für technische Anfragen, Maßzeichnungen oder Großbestellungen steht Ihnen das Ingenieurteam von RICEWIND per E-Mail unter lee@ricewind.com oder telefonisch unter +86 17621197907 zur Verfügung.
100 % Volllast-Dauertest: 4 Stunden Dauerbetrieb bei 3000W mit thermografischer Begutachtung
Spannungsstresstest: Überprüfung des Betriebsverhaltens zwischen 80VAC und 300VAC sowie 3000VAC Isolationstest
Sichere Exportverpackung: Antistatische Schutzbeutel und maßgeschneiderte Hartschaumdämpfung
Technischer Support: Kompetente Unterstützung bei Systemintegration und schneller weltweiter Versand
