1. Elektrische Spezifikationen und Schaltungsarchitektur

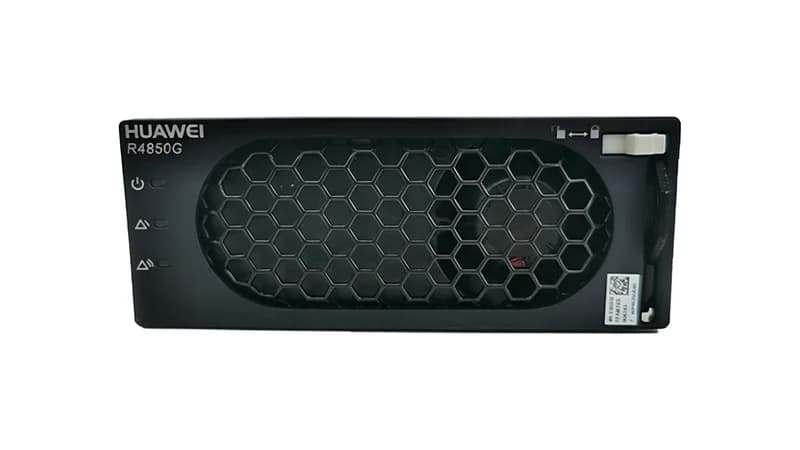

Der Huawei R4850G2 ist ein weltweit bewährter Standard-Hochfrequenz-Schaltgleichrichter für Mobilfunkbasisstationen und industrielle Rechenzentren. Bei einer nominalen einphasigen Netzspannung von 200 bis 240 VAC liefert das Modul eine geregelte Ausgangsleistung von bis zu 3000 W (nominale Gleichspannung -53,5 VDC bei einem Ausgangsstrom von 50 A/56,1 A). Mit einem Spitzenwirkungsgrad von über 96,0 % erfüllt der Gleichrichter höchste Energieeffizienzstandards.
Das Gerät zeichnet sich durch einen weiten Eingangsspannungsbereich von 85 bis 300 VAC aus. Zwischen 85 und 176 VAC aktiviert der digitale Signalprozessor (DSP) ein lineares Leistungsderating, um den unterbrechungsfreien Betrieb auch bei schwachen Stromnetzen oder Dieselaggregaten sicherzustellen. Die Ausgangsspannung ist flexibel zwischen -42 und -58 VDC einstellbar, was ein optimales Lade- und Erhaltungsmanagement für Blei-Säure- sowie Lithium-Eisenphosphat-Batterien (LiFePO4) gewährleistet.
Elektrische Nennwerte: Einphasiger Eingang 200~240 VAC, Ausgang -53,5 VDC / 50 A (3000 W Dauerleistung)
Netztoleranz: Weiter Eingangsbereich 85~300 VAC mit adaptivem linearem Derating bei 85~176 VAC
Wirkungsgrad & Qualität: Maximaler Wirkungsgrad ≥96,0 %, Leistungsfaktor (PF) ≥0,99, THD ≤5 %
Thermisches Design: Drehzahlgeregelte Lüfter, Schalldruckpegel ≤55 dBA, Temperaturbereich -40°C bis +75°C
2. Baugruppenträger-Topologie und Überwachungssysteme
Mit seiner kompakten 1U-Standardbauform lässt sich der R4850G2 nahtlos in die Gleichstromversorgungssysteme von Huawei integrieren. Bei der Projektierung müssen die Stromtragfähigkeit der Rückwandleiterplatte und die Firmware des Überwachungscontrollers geprüft werden.
Zu den typischen Einsatzumgebungen zählen die 1U-Systeme ETP4830, die 2U-Baugruppenträger ETP4890-A2 sowie Großleistungsschränke wie ETP48200-C5B6 und ETP48300-C9A1. Die Kommunikation mit den Controllern der SMU-Serie (SMU01 und SMU02) erfolgt über einen isolierten CAN-Bus, der automatische Adressvergabe, aktive Stromaufteilung (Stromunsymmetrie ≤±5 %) und Fernüberwachung ermöglicht. Ohne Controller arbeitet das Modul eigenständig mit einer sicheren Standardspannung von -53,5 VDC.
Kompatible Systeme: Baugruppenträger ETP4830, ETP4890, ETP48150, ETP48200 und MTS9000 Schränke
Controller-Integration: Vollständige Unterstützung der Controller SMU01 und SMU02 über CAN-Bus
Autonomer Betrieb: Zuverlässige Bereitstellung von 53,5 VDC Pufferspannung bei Unterbrechung des Überwachungsbusses
Parallele Skalierbarkeit: Hot-Swap-fähige Parallelschaltung von bis zu 30 Modulen an einer gemeinsamen DC-Sammelschiene
3. Retrofit alter Standorte und Modernisierungsstrategien
Der Austausch älterer Standardmodule (wie R4850N1, R4850N2 oder älterer R4830G1) durch hocheffiziente R4850G2 ist eine der wirtschaftlichsten Maßnahmen zur Senkung der Betriebskosten und des PUE-Werts. Der Effizienzsprung von rund 91 % auf über 96 % halbiert die thermische Verlustleistung im System.
Für ein erfolgreiches Retrofit sollten innerhalb eines Baugruppenträgers ausschließlich Module derselben Hardwarerevision betrieben werden, um eine optimale Lastaufteilung sicherzustellen. Zudem muss die netzseitige Absicherung überprüft werden (ein Modul zieht bei Vollast 15~16 A AC, weshalb Leitungsschutzschalter mit 25 A oder 32 A Charakteristik C erforderlich sind). Im SMU-Controller muss der Ladestromgrenzwert für die Batterien neu konfiguriert werden.
Effizienzgewinn: Ersatz alter R4850N-Einheiten bringt 4 % bis 5 % Wirkungsgradsteigerung und entlastet Kühlsysteme
Symmetrische Last: Homogene Bestückung mit identischen R4850G2 Modulen gewährleistet präzise Stromteilung
Schutzorgane dimensionieren: AC-Sicherungen auf 25A/32A anpassen und Querschnitte der DC-Kupferschienen prüfen
Mechanische Verriegelung: Vollständiges Einrasten des Verriegelungshebels verhindert Übergangswiderstände
4. Qualitätsprüfung von Gebrauchtmodulen und Fälschungsschutz
Aufgrund der weltweiten Nachfrage nach Ersatzteilen für bestehende Telekommunikationsnetze sind zahlreiche gebrauchte und generalüberholte R4850G2-Module im Umlauf. Unprofessionell instandgesetzte Geräte bergen jedoch erhebliche Risiken durch korrodierte Platinen, gefälschte ICs oder manipulierte Filterstufen.
RICEWIND empfiehlt ein fünfstufiges Prüfverfahren: Abgleich der laserbeschrifteten Seriennummern mit dem internen Speicher; Begutachtung der hinteren Messerkontakte auf Abbrand und Abrieb der Vergoldung; visuelle Prüfung des Schutzlacküberzugs und der Elektrolytkondensatoren auf Dichtheit; sowie ein obligatorischer 4-stündiger Volllasttest bei 50 A mit Messung der Restwelligkeit (unter 200 mVss).
Typenschild-Prüfung: Abgleich der Seriennummer und Lasergravur mit den elektronischen Barcode-Daten
Kontaktzustand: Begutachtung der Steckkontakte auf Oxidation, Schleifspuren und Kontaktgüte
Bauteilzustand: Kontrolle der Hochvolt-Elektrolytkondensatoren auf Wölbungen und Unversehrtheit des Schutzlacks
Dauerbelastungstest: 4-stündige Volllastprüfung unter 50 A Konstantstrom mit thermischer Überwachung
5. Technischer Kundendienst und Globale Lieferkapazitäten
RICEWIND führt umfangreiche Lagerbestände an neuen sowie zertifizierten generalüberholten Gleichrichtermodulen und Stromversorgungssystemen von Huawei, Vertiv und ZTE. Alle generalüberholten Einheiten durchlaufen Ultraschallreinigung, Bauteilprüfungen und Volllasttests, wodurch höchste Zuverlässigkeit zu attraktiven Konditionen garantiert wird.
Für technische Datenblätter, Kompatibilitätsanalysen oder Projektangebote steht Ihnen unser Ingenieurteam jederzeit zur Verfügung.
