Das zentimetrische 'Goldene Band': Spektrumsdynamik und Ausbreitungsphysik bei 7,125 bis 8,4 GHz
Die spektrale Erschließung des oberen Mittelbandes zwischen 7,125 GHz und 8,4 GHz stellt einen entscheidenden meilensteinbasierten Kompromiss zwischen der Flächenabdeckung im Sub-6-GHz-Bereich und den extremen Bandbreitenkapazitäten des Millimeterwellenspektrums dar. Aus wellenmechanischer Sicht verringert sich die Freiraumdämpfung (FSPL) im Vergleich zu klassischen 28-GHz- oder 39-GHz-FR2-Bändern erheblich, verlangt jedoch gegenüber dem 3,5-GHz-C-Band eine präzisere Link-Budget-Kompensation. Bei einer Trägerfrequenz um 7,5 GHz beträgt die Freiraumdämpfung auf 100 Meter Distanz rund 89,9 dB. Nicht-Sichtverbindungen (NLOS) unterliegen verstärkter Beugungsdämpfung und starker Reflexion an typischen urbanen Fassaden.
Feldmessungen zeigen spezifische Materialdämpfungswerte: Dreifach verglastes Low-E-Wärmeschutzglas induziert Transmissionsverluste von über 25 dB bis 35 dB, während armierter Stahlbeton Permeationsdämpfungen jenseits von 40 dB aufweist. Trockenbauwände verhalten sich mit 4 bis 8 dB Dämpfung vergleichsweise durchlässig. Daraus leitet sich für dichte urbane Makrozellen eine effektive Zellgeometrie mit Radien von 100 bis 200 Metern ab. Zur Überwindung der erhöhten Pfadverluste ist der Einsatz adaptiver digitaler Strahlformung unerlässlich, um kohärente Antennengewinne von mehr als 24 dBi auf dem Downlink-Pfad zu realisieren.
Trägerfrequenzbereich 7,125–8,4 GHz mit standardisierter 400-MHz-Kanalbandbreite
Kompensation von 89,9 dB FSPL bei 100 m Referenzdistanz via Strahlformungsgewinn > 24 dBi
Geometrische Zellradien von 100–200 m für dichte urbane Makro- und Mikrozellen-Topologien

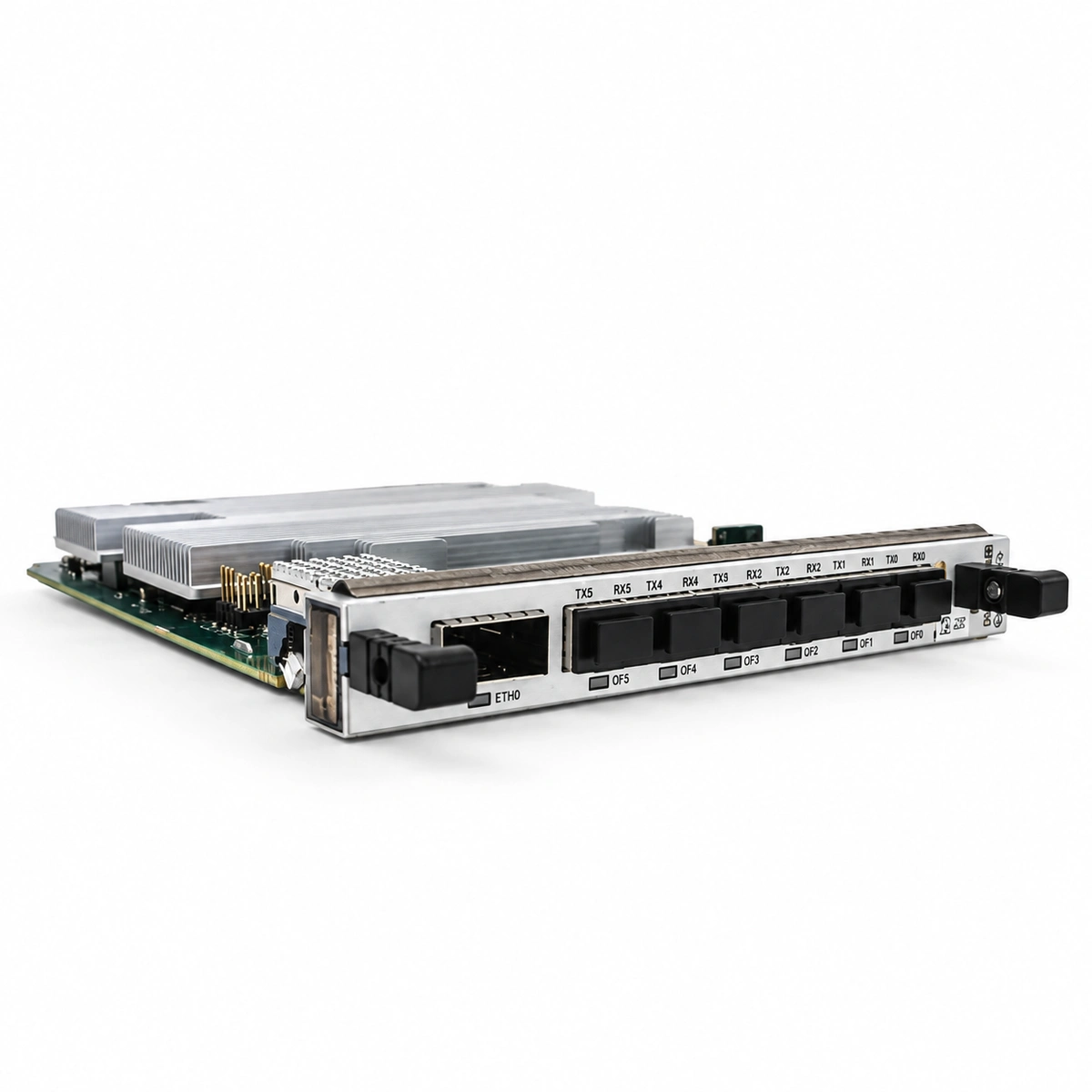

400-MHz-Kanalaggregation: Basisband-Signalverarbeitungskomplexität und eCPRI-Interconnects
Die Aggregation einer kontinuierlichen Kanalbandbreite von 400 MHz stellt beispiellose Anforderungen an die digitale Signalverarbeitung (DSP) im Basisband. Für Vorstufen der 6G-Modulation (bis zu 4096-QAM in Mikrozellen bzw. 1024-QAM im Makrobereich) müssen FFT-Engines Taktraten im Teramultiplex-Bereich bewältigen. Die Berechnung hochdimensionaler Kanalmatrizen für Massive-MIMO-Mehrnutzerszenarien (MU-MIMO) skaliert nichtlinear mit der Subträgeranzahl und erfordert dedizierte FPGA- und ASIC-Beschleunigerstrukturen mit einer deterministischen Latenzzeituntergrenze von unter 100 Mikrosekunden pro Übertragungszeitintervall (TTI).
Auf der Fronthaul-Ebene erzwingt das aggregierte Datenvolumen die Abkehr von klassischen 10G/25G-eCPRI-Schnittstellen. Bei paketierten I/Q-Abtastwerten über 400 MHz mit 64 oder 128 Antennenkanälen im Split 7.2x übersteigt die Bruttodatenrate schnell mehrere hundert Gigabit pro Sekunde. Makrostandorte migrieren daher zu optischen PAM4-Transceivern mit 100G bzw. 200G Übertragungskapazität über Single-Mode-Fasern (G.652.D). Dies reduziert die physische Kabeltrassenlast auf dem Mast, verlangt jedoch ein streng synchronisiertes PTP-Timing (IEEE 1588v2 Precision Time Protocol Class C) mit maximalem Phasenfehler unter ±10 ns, um Beamforming-Artefakte zu verhindern.
Implementierung von optischen 100G/200G-PAM4-eCPRI-Fronthaul-Verbindungen
Sub-100-µs-TTI-Signalverarbeitung via dedizierte Hardware-Beschleunigung für 400-MHz-Carrier
Phasensynchronisation nach IEEE 1588v2 Class C mit Jitter-Toleranzen < ±10 ns
High-Order Massive MIMO und GaN-Leistungsverstärker: Thermisches Management und Wirkungsgrad
Im Frequenzbereich von 7 GHz erfordert die Realisierung hoher Antennengewinne hochintegrierte Antennen-Arrays mit 256 volldigitalen Sende-/Empfangszügen (256T256R) oder 512 strahlenden Elementen. Auf Substratebene schrumpft der Elementabstand (λ/2) auf rund 20 Millimeter, was eine extrem dichte Platzierung der HF-Frontends erzwingt. Konventionelle LDMOS-Halbleiter scheiden aufgrund ihrer Grenzfrequenzen und geringen Effizienz in diesem Band aus. Der Industriestandard verlagert sich zwingend auf Galliumnitrid auf Siliziumkarbid (GaN-on-SiC) High Electron Mobility Transistors (HEMT), die bei Drain-Spannungen von 48 V bis 65 V betrieben werden.
GaN-on-SiC-Bauelemente erreichen eine Power-Added Efficiency (PAE) von über 50 Prozent bei gleichzeitiger Einhaltung strenger Anforderungen an die digitale Vorverzerrung (DPD). Trotz dieses hohen Wirkungsgrades erzeugt die schiere Kanaldichte massive Verlustleistungen: Eine 256T256R-AAU (Active Antenna Unit) dissipiert unter Volllast zwischen 1,8 kW und 2,5 kW thermische Energie pro Sektor. Da am Mastkopf keine aktiven Lüfter eingesetzt werden können, kommen zweiphasige Heat-Pipe-Rückwände, Phasenwechselmaterialien (PCM) und strömungsoptimierte Aluminiumguss-Kühlfinnen zum Einsatz, um die Sperrschichttemperatur der GaN-Transistoren unter 150 °C zu halten.
GaN-on-SiC HEMT-Leistungsstufen mit Drain-Spannungen von 48 V bis 65 V und PAE > 50 %
Beherrschung von 1,8 kW bis 2,5 kW thermischer Verlustleistung pro Sektor via passive Heat-Pipe-Arrays
Elementraster von ca. 20 mm bei 256T256R für kohärente räumliche Mehrwegekompensation
Modernisierung der -48V-DC-Energieverteilung: Hocheffiziente Gleichrichter und I²R-Verlustminimierung
Der parallele Betrieb von bestehenden 3,5-GHz-5G-Layern und dem neuen 7-GHz-Overlay treibt die DC-Leistungsaufnahme moderner Drei-Sektor-Makrostandorte auf über 10 kW bis 15 kW. Herkömmliche Gleichrichtersysteme stoßen an thermische und kapazitive Grenzen. Betreiber rüsten auf modulare Schaltnetzteilsysteme um, die mit Titanium-Effizienzklassen von 96,5 % bis 98 % arbeiten. Hocheffiziente 50A- und 75A-Gleichrichtermodule reduzieren die internen Abwärmeverluste des Shelters signifikant und senken die Kühllast der Klimasysteme.
Ein kritisches physikalisches Problem stellt der Spannungsabfall über die Steigtrassen zum Mastkopf dar. Bei Strömen von über 40 A pro Sektor-AAU auf einer -48V-Schiene führen Übergangswiderstände zu untragbaren I²R-Leitungsverlusten. Netzbetreiber begegnen diesem Phänomen durch zwei Strategien: Entweder wird der Leiterquerschnitt der Kupfer-DC-Kabel drastisch auf 25 mm² bis 35 mm² vergrößert, oder es kommen integrierte DC-DC-Aufwärtswandler zum Einsatz. Durch das Anheben der Verteilspannung am Shelter auf geregelte -57 V DC sinkt der Betriebsstrom proportional, was Leitungsverluste um bis zu 30 Prozent reduziert und stabile Eingangsspannungen an den AAUs garantiert.
Implementierung modularer Switch-Mode-Gleichrichter mit Wirkungsgraden von 96,5 % bis 98 %
Spannungsanhebung auf -57 V DC am Mastfuß zur Reduktion leitungsgebundener I²R-Verluste
Auslegung der DC-Kupferquerschnitte auf 25 mm² bis 35 mm² pro Hochleistungs-AAU-Einspeisung
Dynamische Energiespeicherung und Lastspitzenkappung: LiFePO4-Batteriearchitektur
Die dynamische Leistungsaufnahme von 400-MHz-Transceivern fluktuiert im Millisekundenbereich synchron zum Datenverkehr. Klassische Blei-Säure-Akkumulatoren (VRLA) können weder die erforderlichen Zyklenfestigkeiten noch die hohen Lade- und Entladeraten (C-Rates) für moderne Makrostandorte bereitstellen. Die Standorte werden flächendeckend auf Lithium-Eisenphosphat-Speicher (LiFePO4) im 48V-Rackformat (100 Ah / 150 Ah Bausteine) umgestellt. LiFePO4-Zellen tolerieren Betriebstemperaturen von bis zu 55 °C ohne signifikante Degradation und weisen Zyklenlebensdauern von über 4.000 bis 6.000 Zyklen bei 80 % Entladetiefe (DoD) auf.
Über CAN- oder RS485-Busstrukturen kommuniziert das Batteriemanagementsystem (BMS) in Echtzeit mit den Gleichrichtern und dem Basisband. Hierdurch wird algorithmisches Peak Shaving realisiert: Bei extremer Netzauslastung und gleichzeitig teuren Netzbezugstarifen steuern die LiFePO4-Packs Energie zur Deckung der Leistungsspitzen bei, ohne dass die Netzanschlussleistung des Makrostandorts erhöht werden muss. Gleichzeitig stellen sie sicher, dass transiente Lastsprünge der GaN-Endstufen nicht zu Spannungseinbrüchen auf dem DC-Bus führen, was die Stabilität der 7-GHz-HF-Sendeleistung absichert.
Einsatz intelligenter 48V-LiFePO4-Batteriemodule mit Entladeraten bis 1C–2C
Echtzeit-Peak-Shaving über BMS-Gleichrichter-Kopplung zur Begrenzung der Netzanschlussleistung
Garantierte Zyklenfestigkeit von > 4.000 Zyklen bei 80 % Entladetiefe (DoD)
Standortrealisierung und Erdungstechnik: Co-Siting am Mast und transienter Überspannungsschutz
Die mechanische und elektromagnetische Integration der 7-GHz-AAUs auf bestehenden Mobilfunkmasten erfordert akribische Struktur- und HF-Analysen. Die Windlast steigt durch voluminöse 256T256R-Kühlkörperstrukturen drastisch an, was häufig Mastverstärkungen erforderlich macht. Zur Vermeidung von passiver Intermodulation (PIM), die im zentimetrischen Bereich durch Korrosion, lose Flansche oder minderwertige Metallübergänge entsteht, müssen sämtliche Montageschellen und Hohlleiterübergänge mit PIM-Werten von unter -160 dBc spezifiziert werden. Die Koexistenz mit 3,5-GHz- und Legacy-Sub-3-GHz-Antennen erfordert zudem hochselektive Hohlraumfilter zur Unterdrückung von Nachbarkanalstörungen.
Bedingt durch die exponierte Montageposition am Mastkopf sind 7-GHz-AAUs massiven transienten Überspannungsrisiken durch direkte und indirekte Blitzeinschläge ausgesetzt. Ein mehrstufiges Schutzkonzept ist obligatorisch: Am Mastkopf sowie am Sheltereintritt müssen koordinierte Überspannungsschutzgeräte (SPD) der Klasse I und Klasse II installiert werden. Die DC-Leitungen werden über gasgefüllte Funkenstrecken und Hochleistungs-Varistoren mit Ansprechzeiten unter 25 ns abgesichert, die Stoßströme von bis zu 20 kA (8/20 µs) ableiten können. Die Erdungsanlage erfordert eine niederohmige Ringverbindung mit einem Erdungswiderstand von strikt unter 5 Ohm, um Potenzialverschleppungen zwischen HF-, DC- und Glasfaser-Mantelerdung zu unterbinden.
Mehrstufiger DC-Überspannungsschutz mit SPDs der Klasse I/II (Ableitvermögen bis 20 kA, Ansprechzeit < 25 ns)
Niederohmige Masterdung mit einem Gesamterdungswiderstand von R < 5 Ohm
PIM-Härtung sämtlicher mechanischer Mastaufbauten auf Grenzwerte unter -160 dBc
