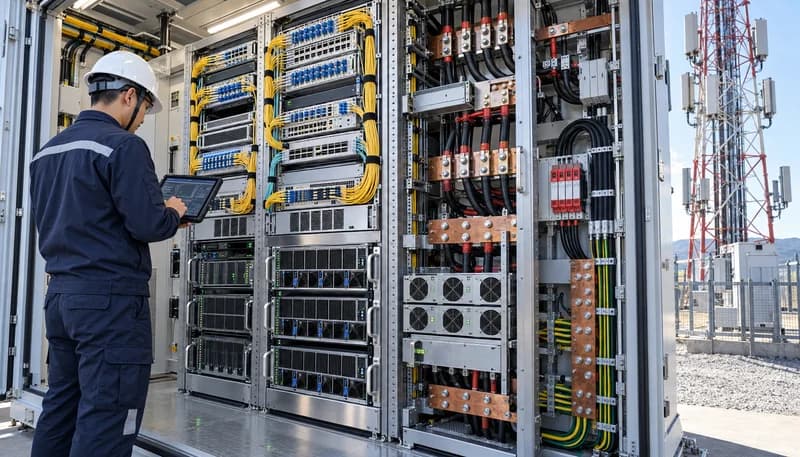

Das AI-RAN-Paradigma: Architektonische Divergenz zwischen Festfunktions-ASICs und GPU-basierter Layer-1-PHY-Verarbeitung
Die klassische Basisbandverarbeitung in Mobilfunk-Makrostandorten basierte über Generationen hinweg auf anwendungsspezifischen integrierten Schaltungen (ASICs) und System-on-Chips (SoCs). Diese Komponenten wurden mit kompromissloser Fokussierung auf Energieeffizienz (TOPS/Watt) für statische Signalverarbeitungsketten entworfen: FFT/IFFT-Transformationen, Kanalentzerrung sowie LDPC- und Polar-Decodierung. Mit dem Übergang zu 5G-Advanced und künftigen 6G-Standards erzwingen Massive-MIMO-Konfigurationen mit 64T64R-Antennenfeldern und dynamischer Strahlformung (Beamforming) jedoch eine Verarbeitungsflexibilität, die starre ASIC-Pipelines an ihre architektonischen Grenzen bringt. Die Integration programmierbarer GPUs in das RAN (AI-RAN) ermöglicht die direkte Ausführung von Signalverarbeitungs-Pipelines auf hochparallelen Rechenkernen, gekoppelt mit zeitgleichen Inferenz-Workloads für prädiktives Beamforming und automatisierte Interferenzunterdrückung.
Aus systemtechnischer Sicht verlagert dieser Paradigmenwechsel die Herausforderung von der algorithmischen Abbildung auf die Beherrschung strikt deterministischer Latenzbudgets. Innerhalb des 3GPP-Zeitschlitzes (Transmission Time Interval, TTI) von unter einer Millisekunde – bei Subcarrier-Abständen von 30 kHz (µ=1) verbleiben oft weniger als 250 µs für die vollständige physikalische Schicht (Layer 1 PHY) – muss die GPU-Pipeline ohne Jitter abgearbeitet werden. Dies erfordert den Einsatz echtzeitfähiger Hardware Abstraction Layers (HAL) und Direct Memory Access (DMA) unter Umgehung des Host-Betriebssystems via DPDK. Der gravierende Nachteil liegt in der Leistungsaufnahme: Während ASIC-Lösungen typischerweise thermische Verlustleistungen (TDP) von 60 W bis 120 W aufweisen, fordern telco-zertifizierte GPU-Beschleunigerkarten 300 W bis 700 W pro Einschub, was das thermische und elektrische Budget herkömmlicher Basisstationsschränke fundamental sprengt.
Deterministische TTI-Verarbeitungsbudgets von < 250 µs für 5G-Numerologie µ=1 (30 kHz SCS) strikt einhalten.
GPU-TDP-Skalierung von 300 W bis 700 W pro Einschub in der Energie- und Kühldimensionierung abbilden.
Kernel-Bypass-Treiber (z. B. DPDK) zur Eliminierung von Jitter auf L1-Pipeline-Ebene implementieren.
Dimensionierung der DC-Stromversorgung: Auslegung von -48V-Gleichrichtersystemen und Hochstrom-Sammelschienen
Standardmäßige Makro-Basisstationsgehäuse sind historisch auf eine Gesamtleistungsaufnahme von 1 kW bis 3 kW pro Schrank ausgelegt. Die Integration von zwei oder mehr GPU-beschleunigten Compute-Blades verdoppelt bis verdreifacht diesen Bedarf schlagartig auf 4 kW bis 8 kW pro Rack. Da die Telekommunikationsinfrastruktur strikt auf nominal -48V DC basiert (im Erhaltungsbetrieb typischerweise zwischen 53,5 V und 54,0 V DC gefahren), führt diese Laststeigerung zu massiven Stromstärken. Ein System, das bei Volllast 7,2 kW aufnimmt, zieht bei nominaler Spannung dauerhaft 150 A; sinkt die Spannung im Batteriebetrieb in Richtung der Entladeschlussgrenze von 43,2 V bis 44,0 V DC, steigt der Laststrom physikalisch bedingt auf über 165 A an. Bestehende Gleichrichter-Subracks mit 100 A Gesamtkapazität sind hierfür unzureichend und müssen durch modular erweiterbare 200A- bis 400A-Systeme ersetzt werden.
Moderne Umrüstungen verlangen den Einsatz hocheffizienter Switch-Mode-Gleichrichtermodule (3000 W bis 6000 W Einzelleistung) mit Spitzenwirkungsgraden von über 96 % bis 98 %, um die interne Gehäuseerwärmung zu minimieren. Parallel dazu muss die DC-Leitungsführung grundlegend neu berechnet werden: Kupfer-Sammelschienen aus hochreinem Elektrolytkupfer (ETP-Cu) mit Dimensionen von mindestens 50 mm x 5 mm bis 60 mm x 10 mm sind erforderlich, um die Stromdichte unter 1,5 bis 2,0 A/mm² zu halten. Zur Beherrschung der Leitungsverluste (I²R) über die Zuleitungen zu den Serverkassetten dürfen die Spannungsabfälle maximal 1,0 V bis 1,5 V nicht überschreiten. Dies erzwingt Leitungsquerschnitte von 70 mm² bis 95 mm² pro Blade-Zuleitung, geschützt durch DC-taugliche Kompaktleistungsschalter (MCCB) mit Bemessungsströmen von 150 A bis 400 A und adäquatem Kurzschlussausschaltvermögen.
Gleichrichter-Subracks mit N+1-Redundanz und > 96 % Wirkungsgrad auf 200 A bis 400 A Gesamtkapazität skalieren.
Sammelschienenquerschnitte auf eine maximale Stromdichte von ≤ 2,0 A/mm² bei maximaler Volllast auslegen.
Absicherung der Blade-Zuleitungen über selektive DC-Schutzschalter mit 150 A bis 400 A Nennstrom sicherstellen.
Dynamische Lasttransienten und Mikrounterbrechungs-Pufferung: LiFePO4-Hochratebatterien und Superkondensatoren
Die Charakteristik von GPU-Workloads im AI-RAN unterscheidet sich fundamental von homogenen ASIC-Lastprofilen. Massive-MIMO-Scheduler lösen bei schlagartigem Wechsel von Leerlaufzuständen zu maximaler Mehrmandanten-Datenübertragung steile Stromtransienten (hohe di/dt-Werte von bis zu 50 A/ms bis 100 A/ms) auf dem -48V-DC-Bus aus. Herkömmliche ventilgesteuerte Blei-Säure-Akkumulatoren (VRLA) weisen einen zu hohen internen Ersatzserienwiderstand (ESR) auf. Bei extremen Lastsprüngen führt dies zu transienten Spannungseinbrüchen, die die Unterspannungsabschaltung (LVD - Low Voltage Disconnect) auslösen oder Server-Netzteile durch Unterspannungswelligkeit in den Reset zwingen können.
Die technische Antwort auf dieses Problem ist die flächendeckende Implementierung von Lithium-Eisenphosphat-Batteriesystemen (LiFePO4), die für kontinuierliche Hochrateentladungen von 2C bis 3C und kurzzeitige Spitzenströme von bis zu 5C spezifiziert sind. Um selbst die steilsten di/dt-Flanken abzufangen und hochfrequente Spannungsrippel (< 50 mVss) vom HF-Equipment fernzuhalten, werden hybride Topologien eingesetzt: Hierbei puffern modular zugeschaltete Superkondensator-Bänke (EDLCs) die ersten Millisekunden eines transienten Energiebedarfs ab, bevor die LiFePO4-Module den Hauptstrom übernehmen. Diese Kombination garantiert, dass die DC-Busspannung selbst bei Netzumschaltungen oder Generatoranläufen stabil oberhalb des kritischen Grenzwertes von 46,0 V verharrt und die geforderte Carrier-Grade-Standortverfügbarkeit von 99,999 % ("Five Nines") uneingeschränkt eingehalten wird.
LiFePO4-Batteriemodule mit Hochrate-Entladefähigkeit von mindestens 3C Dauerlast integrieren.
Superkondensator-Module zur Kompensation von di/dt-Flanken und ESR-bedingten Spannungseinbrüchen parallel schalten.
Unterspannungs-Grenzwerte im DC-Bus so konfigurieren, dass Transienten niemals unter 46,0 V absinken.
Thermomanagement in kompakten Outdoor-Gehäusen: Vapor Chambers, IP55/IP65-Aerodynamik und Härtung
Makro-Standorte im Außenbereich unterliegen extremen klimatischen Belastungen gemäß ETSI EN 300 019-1-4 Klasse 4.1E, mit Umgebungstemperaturen von -40 °C bis +55 °C sowie direkter solarer Einstrahlung von bis zu 1120 W/m². Da in typischen Mobilfunk-Outdoor-Gehäusen (Shelter-lose Cabinet-Installationen) keine Rechenzentrums-Kaltwasserinfrastruktur zur Verfügung steht, stellt die Abführung von 600 W bis 1400 W konzentrierter thermischer Verlustleistung aus kompakten 1HE- oder 2HE-Serverchassis eine aerodynamische Grenzwertaufgabe dar. Die maximale Sperrschichttemperatur (Tj_max) der GPU-Dies von 85 °C bis 105 °C lässt bei einer Schrankinnentemperatur von über 60 °C nur ein minimales thermisches Delta (ΔT) zu.
Herkömmliche Aluminium-Strangpresskühlkörper versagen bei diesen Wärmestromdichten. Notwendig sind 3D-Vapor-Chambers aus sauerstofffreiem Kupfer, kombiniert mit eingelöteten Heatpipes und Phasenwechselmaterialien (Phase Change Material, PCM) als thermische Schnittstelle (TIM). Zur Wärmeabfuhr aus dem Gesamtschrank müssen hochleistungsfähige Luft-Luft-Wärmetauscher oder geschlossene IP55/IP65-Kühlkreisläufe dimensioniert werden. Die eingesetzten PWM-gesteuerten Hochdrucklüfterkassetten müssen Luftdurchsätze von 400 bis 600 CFM bereitstellen und Überdrücke aufbauen, die den hohen Strömungswiderstand engmaschiger Kühllamellen überwinden. Gleichzeitig müssen akustische Grenzwerte (z. B. nächtliche Lärmschutzvorgaben von < 55 dBA bis 60 dBA in 1 m Distanz) durch strömungsoptimierte Schalldämpfergeometrien eingehalten werden.
Implementierung von 3D-Vapor-Chambers zur Einhaltung von Halbleiter-Sperrschichttemperaturen Tj < 85 °C.
Auslegung redundanter IP55/IP65-Lüftertrays mit dynamischer PWM-Regelung und Mindestdurchsatz von 450 CFM.
Thermische Zertifizierung des Gesamtschrankes über das Einsatzspektrum von -40 °C bis +55 °C unter Volllast.
Optischer Fronthaul und deterministische Synchronisation: eCPRI 25G/100G, IEEE 1588v2 PTP und L1-Latenz
Die Anbindung der verteilten Funkeinheiten (Remote Radio Units, RRUs bzw. O-RUs) an den GPU-basierten Distributed Unit (O-DU) Compute-Knoten erfolgt über standardisierte Fronthaul-Schnittstellen nach O-RAN-Spezifikation via eCPRI. Bei Massive-MIMO-Systemen mit Bandbreiten von 100 MHz bis 400 MHz aggregiert sich die Datenrate schnell auf 25 Gbps oder 100 Gbps pro optischer Verbindung. Dies erfordert den Einsatz von industriell gehärteten (I-Temp: -40 °C bis +85 °C) SFP28- bzw. QSFP28-Transceivern. Da optische Signalverzögerungen direkt in das enge L1-HARQ-Timing-Budget einfließen, darf die optische One-Way-Laufzeit auf der Glasfaser typischerweise 100 µs nicht überschreiten, was die maximale Fronthaul-Distanz strikt auf unter 15 bis 20 km limitiert.
Noch kritischer als der Datendurchsatz ist die Phasensynchronisation für kohärente Mehrantennensysteme. Zur Unterstützung von Funktionen wie TDD-Cross-Link-Interferenzvermeidung, koordiniertem Multipoint (CoMP) und Carrier Aggregation muss das Synchronisationsnetzwerk die Anforderungen von ITU-T G.8273.2 Telecom Boundary Clock (T-BC) Klasse C (|TE| < 30 ns) oder Klasse D (|TE| < 10 ns) erfüllen. Die GPU-Serverkarten dürfen die Zeitstempelung nicht dem Betriebssystem überlassen; stattdessen ist eine hardwarebasierte IEEE 1588v2 PTP-Timestamping-Einheit direkt auf dem Physical-Layer (PHY SerDes) des Fronthaul-Netzwerkadapters (NIC/SmartNIC) zwingend erforderlich. Ein Synchronisationsjitter von mehr als 10 ns führt unweigerlich zur Degradation der Modulationsqualität (EVM) und zum Abbruch von Beamforming-Verbindungen.
Verwendung I-Temp-zertifizierter 25G/100G SFP28/QSFP28 optischer Transceiver mit integrierter RS-FEC.
Einhaltung des maximalen Zeitfehlers (max|TE|) von unter 10 ns gemäß ITU-T G.8273.2 Klasse C/D.
Implementierung von Hardware-Timestamping (IEEE 1588v2 / SyncE) direkt im PHY-SerDes der SmartNIC.
Brownfield-Modernisierungsleitfaden: Schrittweiser Retrofit, PDU-Koordination und Feldinbetriebnahme
Die Umrüstung bestehender Brownfield-Makrostandorte auf GPU-gestütztes AI-RAN muss unterbrechungsfrei und nach klar definierten Standard Operating Procedures (SOP) erfolgen. Phase 1 umfasst die strukturelle und elektrische Bestandsaufnahme: Traglastanalyse der 19-Zoll-Racks zur Aufnahme der schweren GPU-Einschübe (häufig > 25 kg pro 2HE-Einheit), Inspektion der Kabeldurchführungen (Roxtec-Dichtungen) und thermische Bestandsaufnahme des Bestandsgehäuses. Phase 2 beinhaltet das Upgrade der DC-Stromverteilung (Power Distribution Unit, PDU). Hierbei muss eine strikte Selektivitätsanalyse durchgeführt werden: Die Auslösekennlinien der vorgeschalteten Hauptbatteriesicherungen müssen präzise mit den neuen 150A- bis 400A-Leitungsschutzschaltern der Compute-Abgänge koordiniert sein, um ein fehlerhaftes Auslösen ganzer Standortsektoren bei Komponentendefekt auszuschließen.
In Phase 3 erfolgt die Installation der neuen Gleichrichtermodule, die Einbindung der LiFePO4-Puffermodule und das Einziehen hochflexibler, halogenfreier DC-Kabel mit mindestens 70 mm² oder 95 mm² Querschnitt. Die Inbetriebnahme im Feld (Commissioning) erfordert standardisierte Messprotokolle: Prüfung der DC-Erhaltungsspannung (kalibriert auf 53,5 V ± 0,2 V bei 25 °C mit Temperaturkompensation von -72 mV/°C über das Gesamtsystem), OTDR-Dämpfungsmessungen der eCPRI-Strecken (maximal zulässige Dämpfung < 0,4 dB/km bei 1310 nm Wellenlänge) sowie die Validierung des PTP-Phasenversatzes mittels Referenz-GNSS-Empfängers. Ein abschließender 24-stündiger synthetischer Volllast-Stresstest unter maximaler GPU-Beamforming-Matrixberechnung validiert die thermische Stabilität und die 99,999-prozentige Verfügbarkeit vor der finalen Verkehrsübergabe.
Durchführung einer Selektivitäts- und Kurzschlussstrombewertung (Icu ≥ 15 kA) für alle neu installierten DC-PDU-Schutzorgane.
Kalibrierung der -48V-DC-Erhaltungsspannung auf exakt 53,5 V inklusive automatischer Temperaturkompensation.
24-stündiger synthetischer Burn-In-Volllasttest der GPU-Knoten zur Abnahme von Temperatur- und Spannungsstabilität.
