Huaweiالطراز: I23003G1

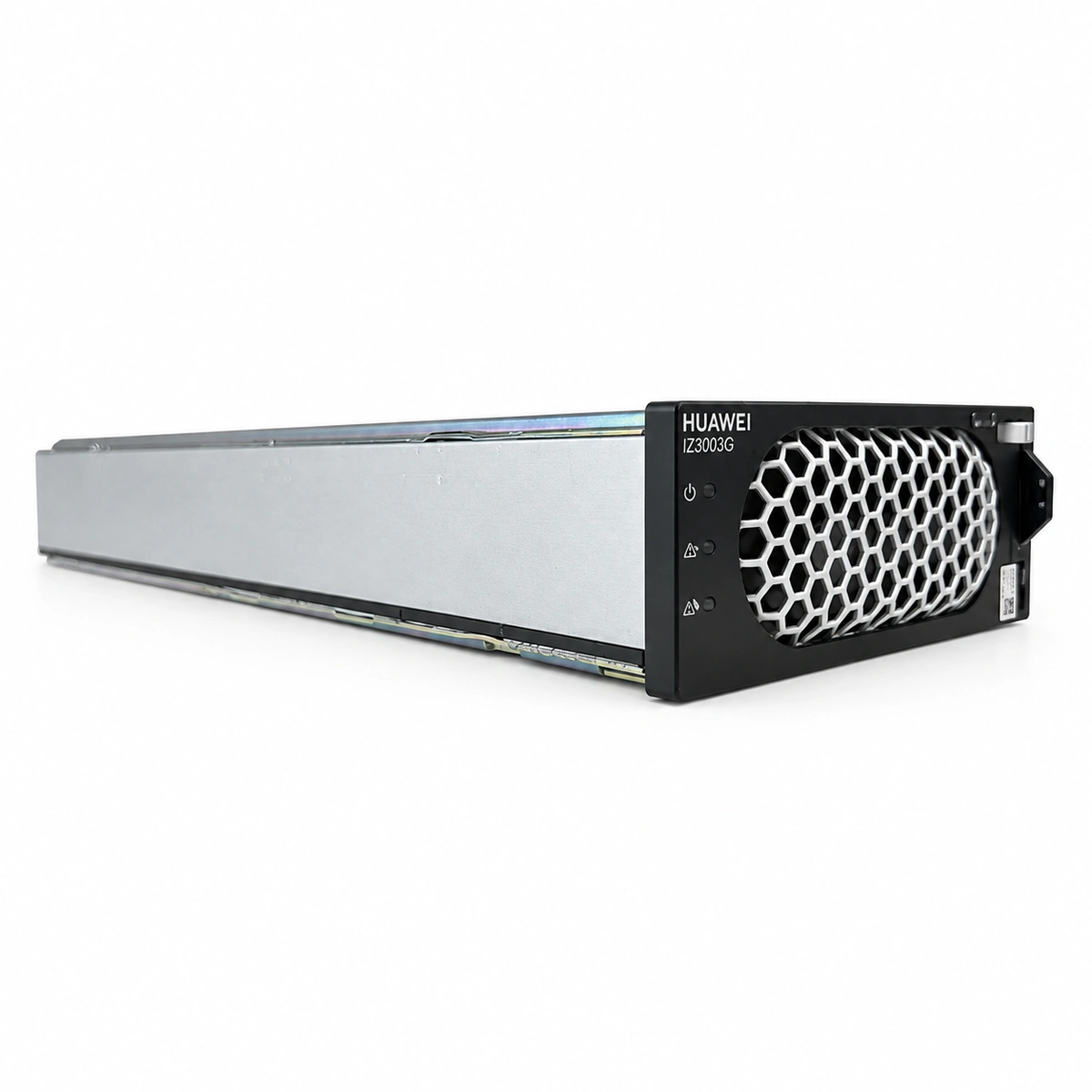

وحدة عاكس تيار صناعية عالية الجهد للاتصالات Huawei I23003G1 (230V 3kVA موجة جيبية نقية)

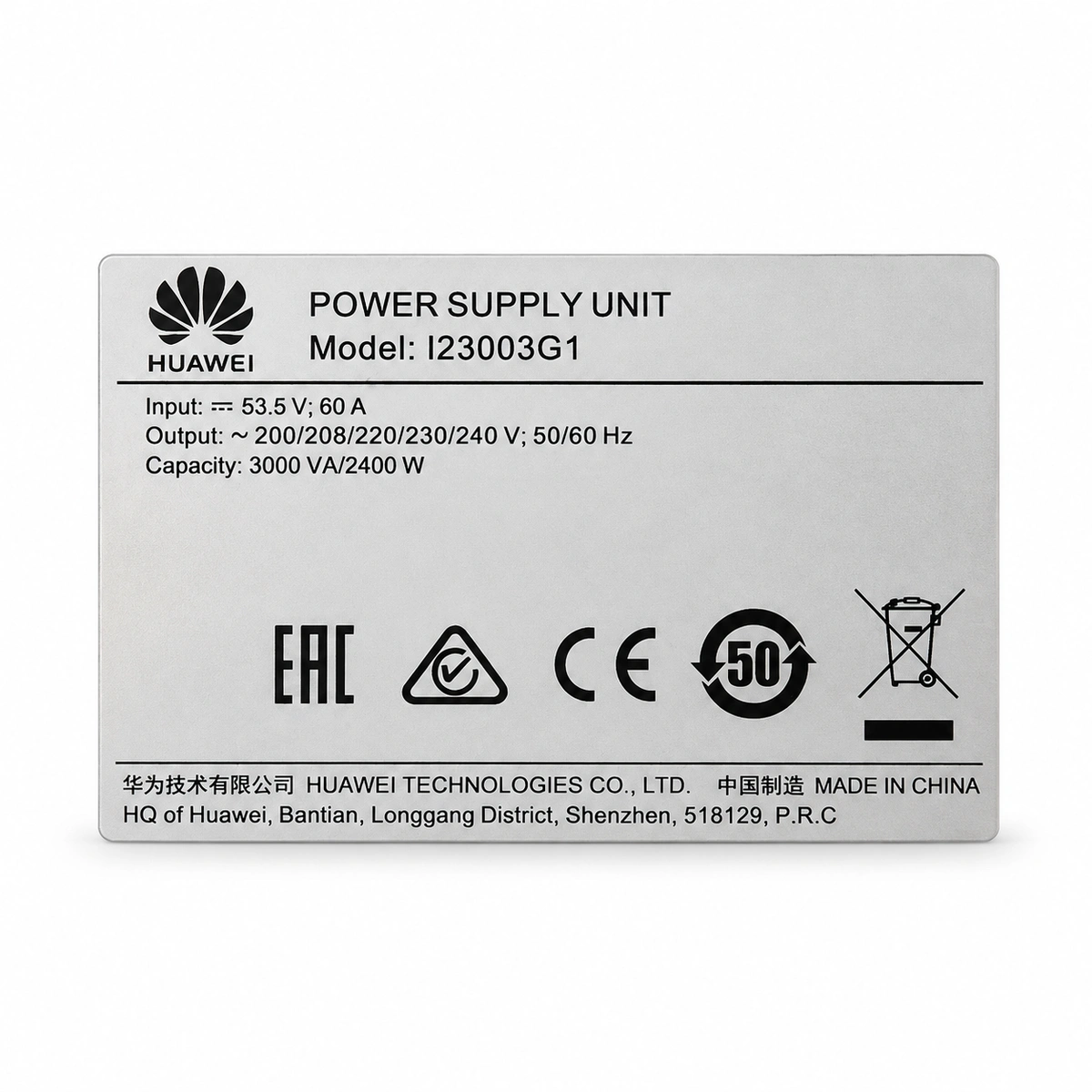

تعتبر وحدة Huawei I23003G1 عاكساً كهربائياً صناعياً عالي الموثوقية من فئة الاتصالات بموجة جيبية نقية، بقدرة ظاهرية تبلغ 3000 فولت أمبير (استطاعة فعلية 2400 واط)، وهي مصممة لتحويل دخل التيار المستمر الاسمي -48 فولت إلى خرج تيار متردد أحادي الطور منظم بدقة بقيمة 220/230 فولت.
يتم تأكيد الأسعار وفقاً لتهيئة المشروع والكميات المطلوبة
طلب عرض أسعار- RATED OUTPUT VOLTAGE
- 230V AC 50/60Hz Pure Sine
- كفاءة التحويل القصوى
- ≥ 96.0%
- نطاق درجة حرارة التشغيل
- -40°C to +75°C
- طريقة التبريد
- تبريد بالهواء القسري بمروحة ذكية متغيرة السرعة
- PROTECTION FEATURES
- الجهد الزائد، الدائرة القصيرة، ارتفاع درجة الحرارة، الطفرات الكهربائية
- دعم التبديل السريع أثناء التشغيل
- نعم (دعم التوصيل والتشغيل دون إيقاف التشغيل)
نظرة عامة على المنتج
نظرة عامة على المنتج
تعد I23003G1 وحدة قابلة للتوصيل داخل هياكل الطاقة الفرعية، وتحتوي داخلياً على مرشحات كهرومغناطيسية EMI، ومحول رافع DC-DC بعزل كلفاني، وقنطرة عاكس كاملة بتقنية SPWM، ودوائر تحويل مسار Bypass مدمجة. يضمن معالج DSP بقاء التشوه التوافقي الكلي THD أقل من 2.5% مع الأحمال الخطية، مع ربط البيانات عبر ناقل CAN الداخلي مع وحدة التحكم الرئيسية لمزامنة التشغيل المتوازي وموازنة التيارات.
المشكلات التي يعالجها
تقضي الوحدة على صعوبة تشغيل أجهزة الشبكات وخوادم التيار المتردد الحساسة بالاعتماد على بنوك بطاريات الاتصالات القائمة بجهد -48 فولت، وتحمي الأحمال من تقلبات شبكة الكهرباء العامة والتشوهات التوافقية، وتلغي نقاط التعطل الفردية بفضل التوازي المعياري، كما تحل أزمة المساحة في كبائن الاتصالات المكتظة.
الفئات المستهدفة وبيئات الاستخدام
محطات الاتصالات اللاسلكية الكبرى للجيل الخامس 5G، والمقاسم الرئيسية، ومراكز بيانات الحوسبة الطرفية، ومنظومات إشارات السكك الحديدية، ومحطات التحويل الكهربائي الفرعية.
المزايا الجوهرية
- خرج موجة جيبية نقية بقدرة 2.4 كيلوواط مع تشوه توافقي فائق الانخفاض لكافة الأحمال الحثية والسعوية
- تحكم رقمي كامل بمعالج DSP يتيح المشاركة الدقيقة في الحمل ضمن منظومة التكرارية N+X
- إمكانية الفك والتركيب السريع أثناء العمل دون انقطاع التيار الكهربائي عن الأجهزة المتصلة
- متانة فائقة للعمل في ظروف بيئية قاسية بفضل إدارة التبريد الذكية ونطاق درجات الحرارة الواسع
المواصفات الفنية
| المواصفات الرئيسية | القيمة |
|---|---|
| RATED OUTPUT VOLTAGE | 230V AC 50/60Hz Pure Sine |
| كفاءة التحويل القصوى | ≥ 96.0% |
| نطاق درجة حرارة التشغيل | -40°C to +75°C |
| طريقة التبريد | تبريد بالهواء القسري بمروحة ذكية متغيرة السرعة |
| PROTECTION FEATURES | الجهد الزائد، الدائرة القصيرة، ارتفاع درجة الحرارة، الطفرات الكهربائية |
| دعم التبديل السريع أثناء التشغيل | نعم (دعم التوصيل والتشغيل دون إيقاف التشغيل) |
| THD | ≤ 5% (Total Harmonic Distortion) |
| POWER FACTOR | ≥ 0.99 at Rated Load |
| STANDARD COMPLIANCE | CE, UL, RoHS, IEC 60950, EN 300 386 |
التطبيقات
01
مراكز مشغلي الاتصالات لتغذية الخوادم والمحولات المترددة من منظومة البطاريات -48 فولت
02
غرف الإشارات والتحكم في حركة القطارات والاتصالات السلكية واللاسلكية للسكك الحديدية
03
كبائن إنترنت الأشياء الصناعي وحاويات أجهزة التحكم المنطقي القابلة للبرمجة PLC
04
محطات التحويل الكهربائي لتغذية أجهزة الوقاية الرقمية ومنظومات المراقبة SCADA
