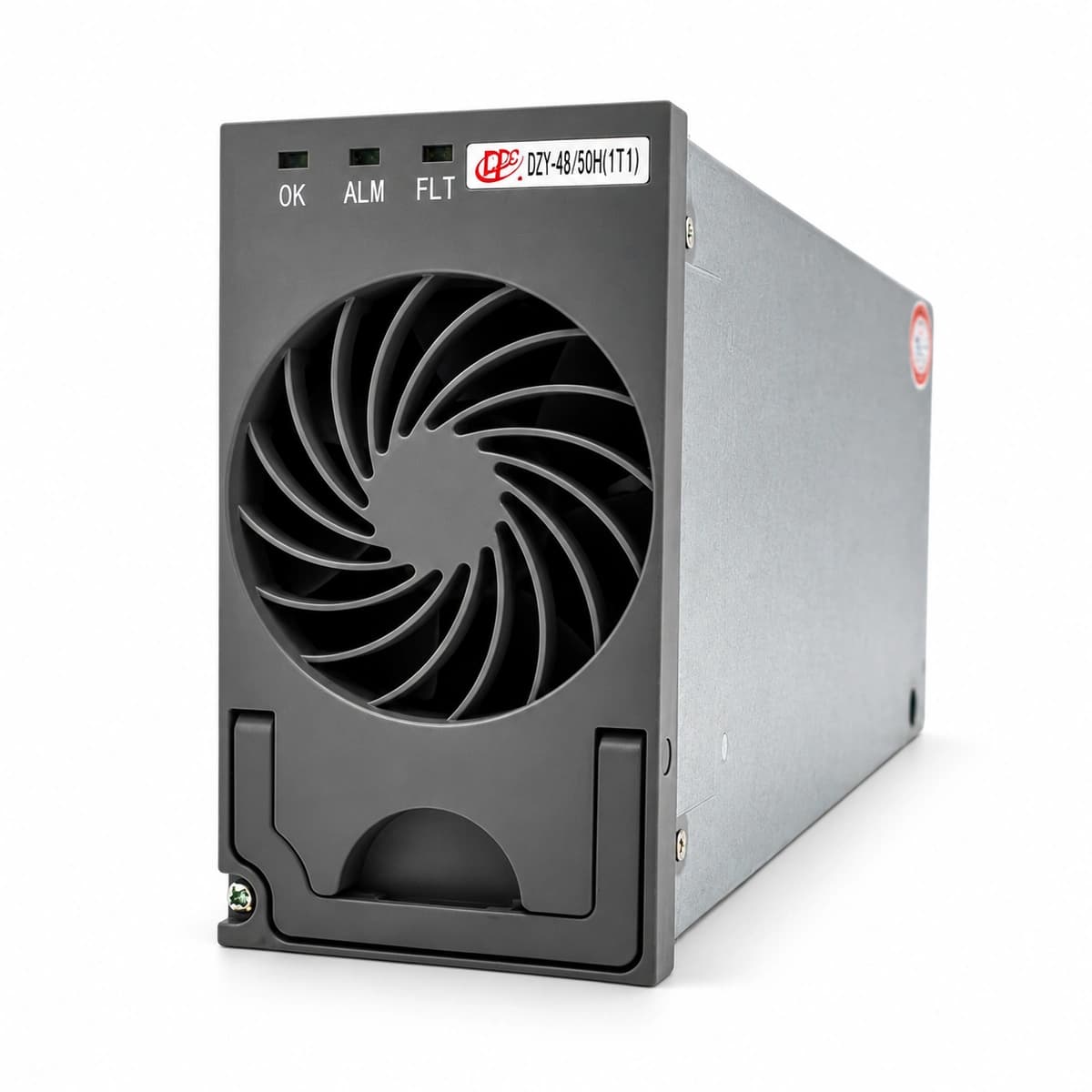

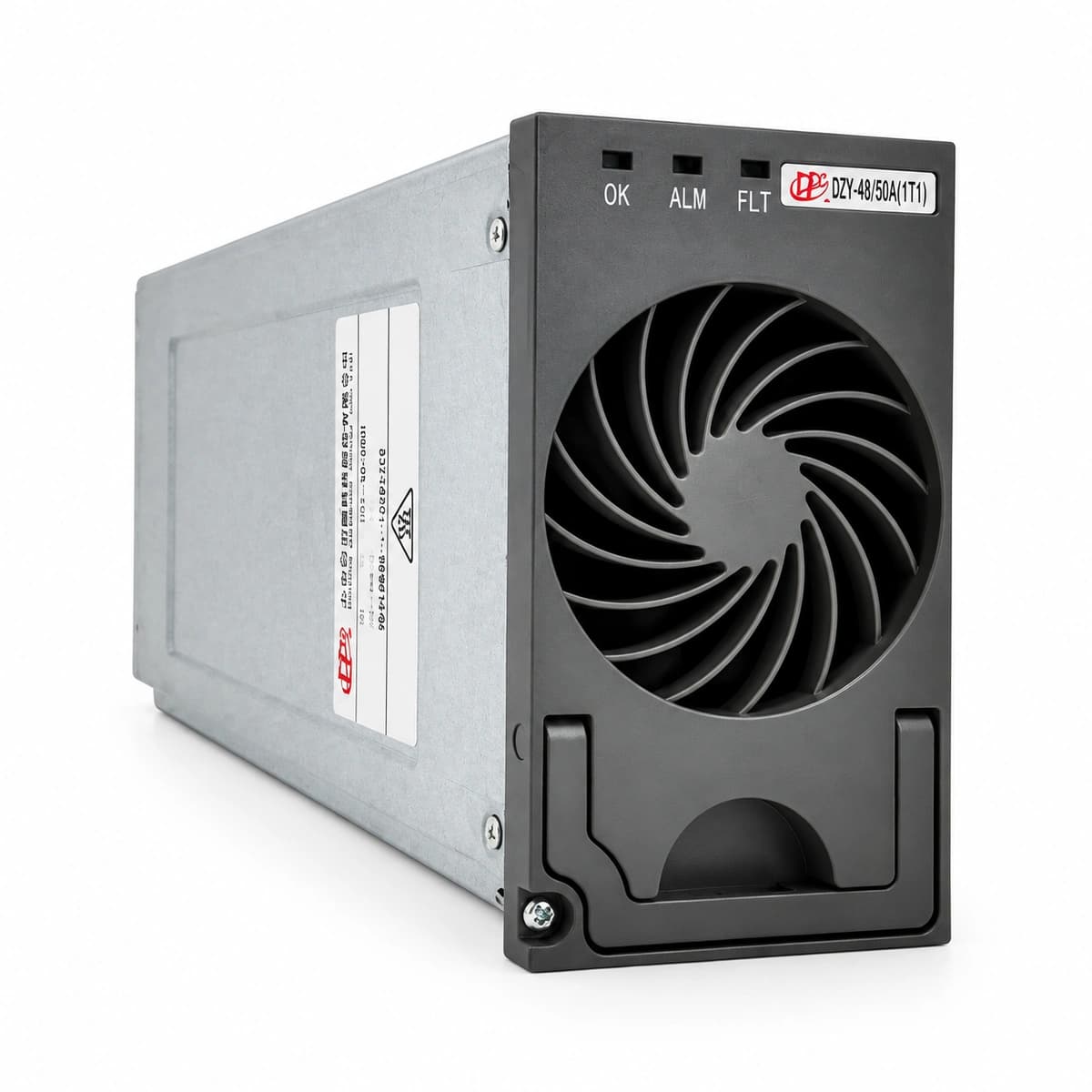

تعتبر وحدة DPC DZY4850H-TTI وحدة مقوم اتصالات تحويلية صناعية عالية الكفاءة وواسعة النطاق الحراري، صُممت لتحويل دخل التيار المتردد إلى خرج تيار مستمر دقيق بمستوى -48V DC (قابل للضبط المستمر من -43V إلى -58V DC)، بتيار خرج أقصى يبلغ 50A وقدرة مقدرة تصل إلى 2900W، مما يمنحها استقراراً كهربائياً متفوقاً في البيئات الصناعية القاسية.
يتم تأكيد الأسعار وفقاً لتهيئة المشروع والكميات المطلوبة

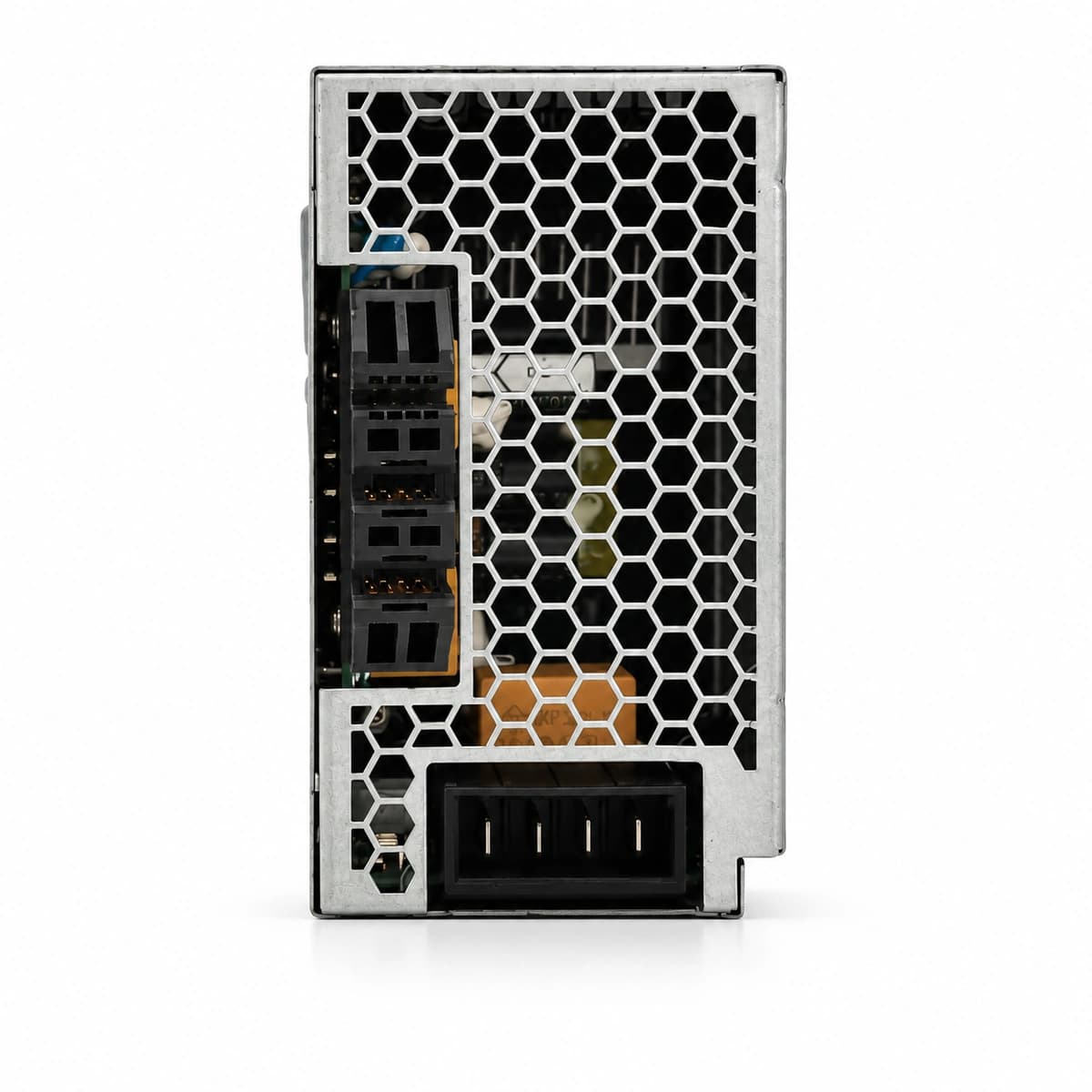

طلب عرض أسعارمن الناحية المعمارية، تتكون DZY4850H-TTI من مرحلتين رئيسيتين لتحويل الطاقة: مرحلة تعزيز معامل القدرة النشط (APFC) التي تتعامل مع نطاق جهد دخل واسع جداً من 90V AC إلى 290V AC مع كبح التوافقيات، تليها مرحلة محول DC-DC عالي التردد بجسر كامل معزول ورنين ZVS/LLC لتوفير خرج مستمر نقي وخالٍ من التشويش. وتدار العمليات بمتحكم رقمي متقدم DSP عبر وصلات الربط المباشر في اللوحة الخلفية مع مرشحات EMI متوافقة مع متطلبات CISPR 22 / EN 55022 Class B.
تزيل الوحدة مخاطر انقطاع خدمات الاتصالات والتلف الحراري الناتج عن التردي الشديد في شبكات الكهرباء والتقلبات المناخية في المواقع النائية. وبفضل نطاق العمل الحراري الممتد (-25°C إلى +70°C) ودوائر الحماية من فرط الجهد OVP، تمنع تلف أجهزة الإرسال والاستقبال اللاسلكية BTS، كما تقلص تقنية الاستبدال الساخن زمن الإصلاح الميداني (MTTR) إلى بضع دقائق دون انقطاع التغذية عن الأحمال.
مثالية لكبائن الاتصالات الخارجية لمحطات الجيلين الرابع والخامس 4G/5G، ومراكز الاتصالات الرئيسية للشبكات الثابتة والمقسمات، وأنظمة إمداد الطاقة لمسارات السكك الحديدية، ومحطات المراقبة والتحكم لخطوط النفط والغاز، ومراكز بيانات الحوسبة الطرفية ذات التغذية بجهد -48V DC.
| المواصفات الرئيسية | القيمة |
|---|---|
| جهد الخرج الاسمي | -48V DC (-43V ~ -58V DC) |
| أقصى تيار خرج | 50A |
| القدرة الاسمية للخرج | 2900W |
| مجال جهد الدخل للتيار المتردد | 90V AC ~ 290V AC |
| كفاءة التحويل القصوى | ≥ 93.5% |
| نطاق درجة حرارة التشغيل | -25°C to +70°C |

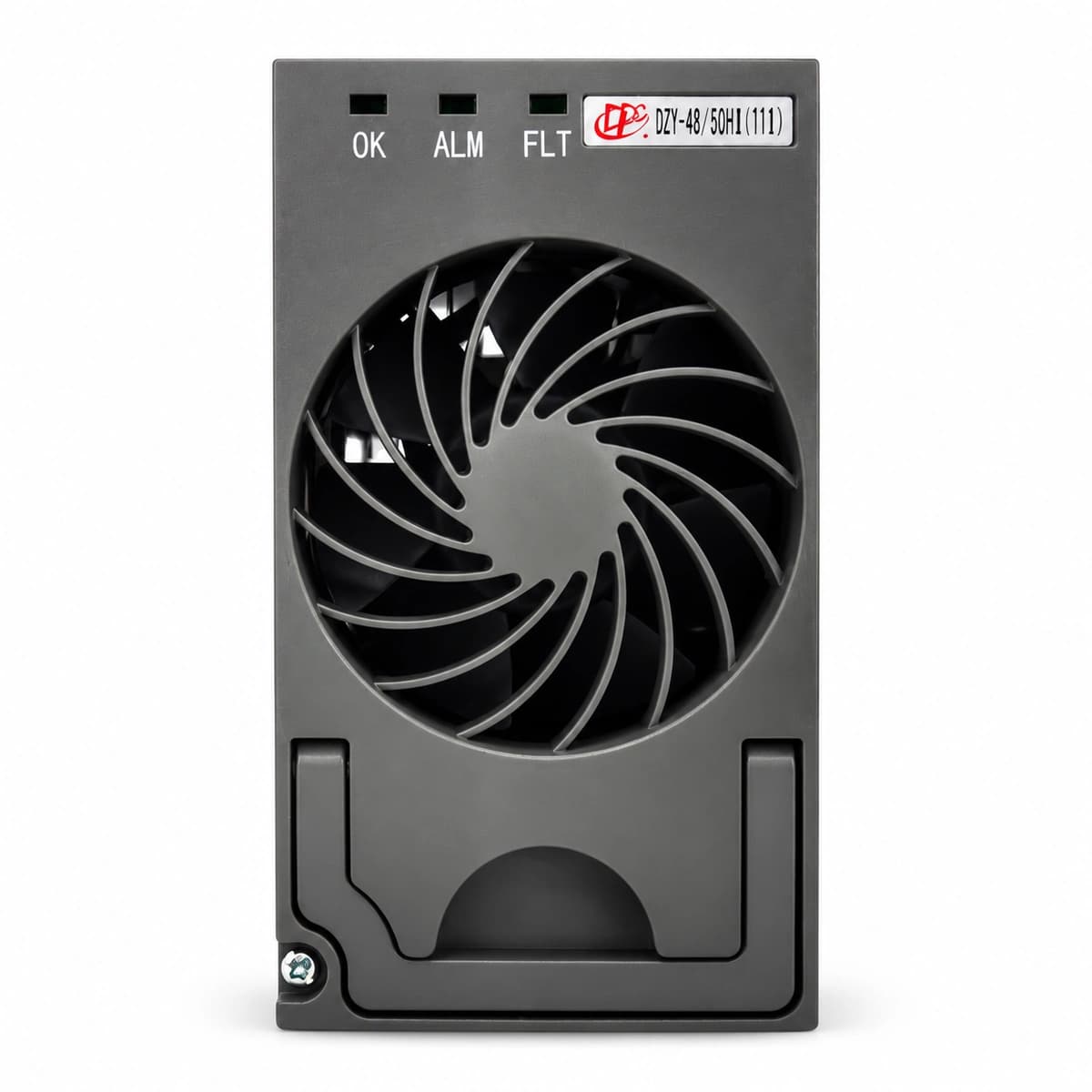

| طريقة التبريد | تبريد بالهواء القسري بمروحة ذكية متغيرة السرعة |
| دعم التبديل السريع أثناء التشغيل | نعم (دعم التوصيل والتشغيل دون إيقاف التشغيل) |
Dpc
صُممت هذه الوحدة للعمل بكفاءة تتجاوز 92.5% ومعامل قدرة يبلغ 0.99 بفضل تقنية تصحيح معامل القدرة النشط (APFC) وطوبولوجيا التبديل الرنيني فائق الكفاءة. تتميز الوحدة بنظام تبريد هواء قسري عبر مروحة ذكية ذات سرعة متغيرة حسب درجة الحرارة، وتدعم بالكامل التبديل الساخن تحت الحمل (Hot-Swap)، مع موازنة تيار تلقائية ودقيقة بين الوحدات المتوازية، فضلاً عن منظومة حماية صلبة ضد اضطرابات الشبكة الكهربائية.
تعتمد الوحدة على طوبولوجيا تصحيح معامل القدرة النشط (APFC) وتقنية التبديل الرخو الرنان بكفاءة تحويل قصوى تتجاوز 92.0% ضمن نطاق دخل تيار متردد واسع من 90 إلى 290 فولت. تتميز بنظام تبريد هواء قسري بمروحة ذكية متغيرة السرعة وتدعم التبديل السريع تحت الحمل الحي، مما يضمن كثافة طاقة استثنائية واستجابة ديناميكية فائقة.
تتميز الوحدة بكفاءة تحويل قصوى تبلغ ≥ 93.0% بفضل طوبولوجيا الرنين والتبديل الناعم عالي التردد، مما يقلل بشكل جذري من الانبعاثات الحرارية داخل رفوف الطاقة المدمجة بارتفاع 1U/2U. تحتوي على تبريد هواء قسري بمروحة متغيرة السرعة يتم التحكم بها حرارياً، مع ميزة التوزيع التلقائي الذكي للحمل، وتوافق كهرومغناطيسي ممتاز يضمن استقرار التغذية في البيئات المتقلبة.
تعتمد الوحدة على معالجة رقمية متطورة بواسطة معالج إشارات رقمي (DSP) وتصميم رنيني بتقنية LLC للتبديل السلس، محققة كفاءة تحويل قصوى تتجاوز 95%، مما يقلل الفقد الحراري وتكاليف الطاقة التشغيلية. مع تصحيح معامل القدرة النشط (PFC > 0.99)، ونظام التبريد الهوائي الذكي، وإمكانية الاستبدال الساخن، تضمن الوحدة استمرارية التغذية الكهربائية ومقاومة الاضطرابات الكهربائية العنيفة.
