معضلة التبريد السائل عالي الكثافة: تراكم التفاوتات الميكانيكية واختناقات صيانة الممر الساخن
أدى الانتشار المتسارع لمسرعات الذكاء الاصطناعي من الجيل الحديث، مثل معالجات Nvidia Blackwell B200 والمنصات المصممة للتعامل مع أحمال تتجاوز 120 كيلوواط لكل كابينة خوادم، إلى فرض متطلبات تدفق حجمي هائلة تتراوح بين 1.5 إلى 3.0 لتر في الدقيقة لكل لوح تبريد سائل، وبمعدل تدفق إجمالي يتخطى 60 إلى 100 لتر في الدقيقة داخل الكابينة الواحدة. في ظل معمارية هياكل Open Rack v3 (ORV3) متعددة الأدراج ذات الارتفاعات 2U و4U، تصبح الصيانة الميدانية محصورة بشكل قطعي في الممر البارد الأمامي. لا يمكن لفنيي التشغيل الوصول نهائياً إلى الممر الساخن الخلفي نظراً لارتفاع درجات حرارة الهواء العادم، ووجود قضبان التوزيع الكهربائي للتيار المستمر بجهود 48 فولت أو ±400 فولت، إضافة إلى كثافة مجمعات توزيع الموائع الهيدروليكية وتشابك الكابلات الضوئية، مما يفرض الاعتماد الكامل على آليات الفصل والتوصيل السريع الأعمى.
تاريخياً، اعتمدت المنظومات على وصلات التوصيل الأعمى الصلبة التقليدية، غير أن هذه الوصلات تتطلب دقة محاذاة ميكانيكية فائقة تكاد تكون مستحيلة التحقيق في بيئات الإنتاج واسعة النطاق. في الكبائن القياسية ذات الارتفاع 44U أو 48U، يؤدي التراكم التراكمي للتفاوتات التصنيعية الناشئة عن قص وثني الصفائح المعدنية، وانحناء مجاري تثبيت الأدراج تحت وطأة الأوزان الثقيلة، والتمدد الحراري للهياكل أثناء التشغيل، وانحرافات لحام وتجميع مجمعات السوائل، إلى انحرافات تتجاوز غالباً ±1.5 مم إلى ±3.0 مم. هذا التفاوت التراكمي يولد إجهادات ميكانيكية شديدة تؤدي إلى انحشار الوصلات الصلبة، وتآكل الأسطح المتلامسة بالاحتكاك، أو تلف سدادات الإحكام اللدنة، مما ينتج عنه تسريبات كارثية للسوائل داخل الهياكل الحاسوبية الحساسة.
التحقق من أن التصميم الميكانيكي للكابينة يراعي تراكم التفاوتات الإنشائية بحد أقصى يتجاوز ±3.0 مم.
حظر عمليات الصيانة والتدخل البشري في الممر الساخن الخلفي لكبائن الذكاء الاصطناعي عالية الجهد (±400V DC).
مراقبة انحراف سكك الأدراج السفلية تحت وزن الخوادم فائقة الكثافة لضمان عدم تجاوز حدود التحميل المسموح بها.
كينماتيكا وصلات التوصيل الأعمى المحورية (PBMC): المفصلة القطرية والمحاذاة الزاوية الذاتية

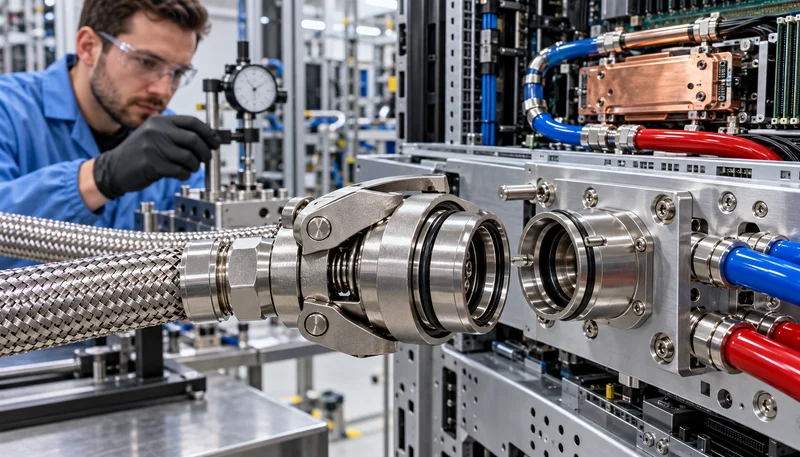

استجابةً لتحديات التفاوت التراكمي الصارم، طورت اللجان الهندسية التابعة لمشروع الحوسبة المفتوحة (OCP) طراز وصلات التوصيل الأعمى المحورية (Pivoting Blind-Mate Coupling - PBMC)، والتي تعتمد على دمج درجات حرية ميكانيكية متعددة المحاور مباشرة داخل طوق تثبيت الوصلة على مجمع السوائل أو هيكل الخادم. بخلاف الوصلات الصلبة القديمة، توفر وصلات PBMC آلية طفو مفصلية شعاعية وزاوية (Gimbal / Pivoting Articulation) تسمح لرأس التوصيل بالحركة الطليقة قطرياً لاستيعاب عدم محاذاة جانبية تصل إلى ±3.5 مم دون أن يتسبب ذلك في زيادة مقاومة الإدخال الميكانيكي أو تحميل أختام الإحكام إجهادات قص غير متماثلة.
تمتد هذه المرونة الكينماتيكية لتشمل التوافق الزاوي مع انحرافات الميل والانعراج (Pitch and Yaw) بمقدار يتراوح بين ±2.5° إلى ±3.5° أثناء دفع درج الخادم من الممر البارد الأمامي. تعتمد الوصلة على مخاريط توجيه ميكانيكية متقدمة ذات شطبات دخول مدروسة هندسياً تضمن التقاط رأس الوصلة المقابلة وتوجيهها ذاتياً إلى المركز الدقيق لغرفة التزاوج. تضمن هذه الهندسة الحركية سلاسة التداخل بحيث لا تتجاوز قوة الدفع والإدخال الإجمالية 150 نيوتن، حتى في ظل وجود ضغوط تشغيلية هيدروستاتيكية متبقية داخل دائرة التبريد، مما يحمي المكونات الإلكترونية الدقيقة من الصدمات الميكانيكية.
مطابقة مواصفات الوصلة لاستيعاب إزاحة شعاعية حرة لا تقل عن ±3.5 مم.
التأكد من توفير مرونة زاوية للتمفصل بمقدار لا يقل عن ±2.5 درجة في محوري الميل والانعراج.
إجراء اختبارات قياس قوة الإدخال الميكانيكي للتأكد من بقائها دون حاجز 150 نيوتن تحت الضغط التشغيلي.
التحسين الهيدروديناميكي: تعظيم مساحة التدفق وخفض هبوط الضغط وتوفير مساحة اللوحة
تفرض متطلبات كفاءة استهلاك الطاقة في مراكز البيانات فائقة النطاق حصر الطاقة المستهلكة في محطات ضخ وحدات توزيع التبريد (CDU) بنسبة لا تتعدى 2% إلى 3% من إجمالي الحمل الكهربائي لمعدات تقنية المعلومات. في التوصيلات السريعة المصغرة التقليدية، يؤدي تضييق المقطع العرضي لمسار السائل إلى اختناق هيدروليكي يرفع سرعة المائع محلياً إلى أكثر من 4.5 متر في الثانية، مما يولد اضطرابات دوامية حادة وفاقداً موضعياً في الضغط يتراوح بين 35 إلى 50 كيلو باسكال لكل زوج من الوصلات، الأمر الذي يجهد مضخات النظام ويقلل معدل تدفق المائع الواصل إلى الرقاقات.
أعادت هندسة وصلات PBMC المعتمدة في تصميمات RICEWIND صياغة الديناميكا المائعية الداخلية عبر تحسين المظهر الهندسي لصمامات القفاز (Poppets)، واستخدام نوابض ارتداد مدمجة خارج المسار الرئيسي للجريان، وتوسيع التجويف الداخلي لتقليل مقاومة الاحتكاك المائع. هذه التعديلات رفعت معامل التدفق (Cv) إلى مدى يتراوح بين 2.8 إلى 4.2 ضمن أحجام ميكانيكية مدمجة للغاية. وإلى جانب المزايا الهيدروليكية، ساهم تقليص الطول المحوري للوصلة في خفض المساحة المستقطعة داخل درج الخادم بنسبة تتراوح بين 25% إلى 35%، مما وفر مساحات حيوية على اللوحة الأم لتثبيت وحدات تنظيم الجهد (VRMs)، ومستقبلات الألياف الضوئية، ومعيدات توجيه PCIe Gen6، ومسارات قنوات الذاكرة الكثيفة.
التحقق من تحقيق معامل تدفق هيدروليكي (Cv) يتجاوز 2.8 لكل نقطة توصيل فردية.
تصميم القنوات الداخلية لضمان عدم تجاوز سرعة جريان المائع حاجز 4.5 م/ث لتجنب النحر والاضطراب الدوامي.
استغلال تقليص الحجم المحوري للوصلة لتأمين المسافات الحرجة لتبديد حرارة منظمات الجهد والمكونات الكهرومغناطيسية.
ديناميكيات اللدائن المرنة وهندسة منع غسل السدادات: تفادي البثق الهيدروليكي وانسداد القنوات الدقيقة
تعد ظاهرة 'غسل السدادات' (Seal Washout) وانبثاقها الهيدروليكي من أخطر أنماط الفشل الكارثي في أنظمة التبريد السائل عالي التدفق. تحدث هذه الظاهرة عندما يمر سائل التبريد (سواء كان محاليل الماء والجليكول المعالجة مثل PG25/PG50 أو السوائل منزوعة الأيونات) بسرعات متدفقة عالية عبر فجوات الصمام أثناء عمليتي التوصيل أو الفصل تحت وجود نبضات ضغط هيدروليكية عابرة. في السدادات التقليدية المعتمدة على حلقات دائرية مستقرة في مجارٍ غير محكمة، تقوم قوى السحب الهيدروديناميكي وإجهادات القص بسحب الحلقة المرنة من موضعها وتشويهها ميكانيكياً.
يترتب على خروج السدادة من موقعها عواقب مدمرة؛ فإما أن يحدث تسرب فوري للسائل فوق اللوحات الإلكترونية الحاملة لجهود 12V أو 48V أو 400V مسبباً دوائر قصر، أو تنجرف جزيئات اللدائن الممزقة مع تيار السائل لتستقر داخل القنوات الميكروية (Micro-channels) لألواح تبريد المعالجات والتي يقل تباعد زعانفها عن 100 ميكرومتر، مما يتسبب في انسدادها وانفلات حراري مفاجئ للرقاقة. ولمعالجة ذلك، تستخدم تقنية PBMC قنوات تثبيت ميكانيكية مقفلة بتصاميم ذيل الحمامة (Dovetail) أو الحواف المعكوسة (Reverse-barb)، مع استخدام مركبات مطاط النتريل المهدرج (HNBR) أو مونومر الإيثيلين بروبيلين ديين (EPDM) أو الفلوروكربون (FKM). توفر هذه المركبات استقراراً هيدروليتياً ممتازاً، ومقاوَمة عالية للتشوه الدائم، وتمنع الانبثاق عبر نطاق حراري يمتد من -10 درجات مئوية إلى +85 درجة مئوية.
اعتماد مجاري احتجاز ميكانيكية للسدادات بنمط ذيل الحمامة (Dovetail Gland) لمنع تحرك الحلقات المطاطية.
حظر استخدام حلقات منع التسرب المطاطية القياسية غير المقيدة في مسارات تدفق الموائع العابرة.
اختيار خامات اللدائن المرنة (HNBR/EPDM) المتوافقة كيميائياً مع سوائل PG25 وPG50 عبر نطاق تشغيلي من -10°C إلى +85°C.
صيانة الممر البارد وسلامة الفصل الجاف الخالي من التسريب وفق معايير OCP
تمثل سهولة الصيانة وقابلية التبديل الساخن لوحدات الحوسبة دون انقطاع الخدمة الركيزة التشغيلية الأهم لمراكز البيانات الحديثة. تتيح تقنية PBMC استبدال أدراج الخوادم المعطلة بسلاسة من الممر البارد مع عزل تام للفنيين عن المخاطر الصوتية ومخاطر الصدمات الكهربائية الناتجة عن قضبان التوزيع ذات الجهد العالي في الممر الساخن. تتطلب هذه العمليات موثوقية فصل جاف مطلقة لمنع سقوط أي قطرات قد تلوث الموصلات الكهربائية أو بطاقات التوسعة أثناء سحب الدرج.
تدمج هذه الوصلات تقنيات الصمامات المسطحة عديمة التسريب (Flush-Face Dry-Break). عند فصل الوصلة تحت الضغط التشغيلي، تتطابق الأسطح المستوية للصمامات لتمنع احتباس السائل، بحيث لا تتجاوز كمية الانسكاب المتبقية 0.05 ملليلتر لكل دورة فصل، وهو ما يتوافق بدقة مع معايير الفئة الأولى (Class 1) المعتمدة من OCP للتبريد السائل. ولضمان السلامة المطلقة ضد الفك غير المقصود الناتج عن المطرقة المائية أو الاهتزازات التوافقية للمراوح والمضخات، تزود الوصلات بآليات إغلاق مزدوجة وأطواق تثبيت تقدم إشارات حسية ومرئية تؤكد اكتمال التعشيق الصحيح قبل بدء سريان المائع.
التأكد من أن معدل التسريب المتبقي عند الفصل لا يتجاوز 0.05 مل لتلبية معايير OCP Class 1.
تطبيق آليات القفل المزدوج والتأكد من وضوح المؤشرات البصرية للتثبيت الكامل للأدراج.
وضع بروتوكولات وقائية تلزم الفحص الدوري لنظافة الأسطح المسطحة للصمامات لمنع تراكم الشوائب الدقيقة.
خارطة طريق النشر فائق النطاق: دمج وصلات PBMC في مجموعات حوسبة الذكاء الاصطناعي بقدرة تتجاوز 120 كيلوواط
تجاوزت وصلات التوصيل الأعمى تصنيفها كأجزاء سباكة سلبية لتصبح مكوناً معمارياً حرجاً في تحديد جاهزية وموثوقية البنية التحتية لحوسبة الذكاء الاصطناعي. يتطلب دمج وصلات PBMC في مجموعات الحوسبة العملاقة مواءمة تكاملية دقيقة عبر طبقات متعددة تشمل معايير كبائن OCP ORV3، وصناديق التوسعة الهيدروليكية لبطاقات PCIe-SIG، وهياكل معالجات الرسومات الموديلية. تفرض معايير RICEWIND للهندسة المتقدمة تطبيق اختبارات إجهاد متطورة للتحقق من صمود الوصلات ضد الاهتزازات الزلزالية والتشغيلية الممتدة وفق مواصفات تلبي ما لا يقل عن 500 إلى 1000 دورة تعشيق وتفكيك دون حدوث تدهور هيدروليكي.
تتضمن خارطة طريق النشر لمراكز البيانات التي تعمل بقدرات الجيجافواط إنشاء نماذج المحاكاة الهيدرو-ديناميكية المسبقة لتوزيع السريان والموازنة الحرارية بين كافة الخوادم المشتركة في مجمع التوزيع الرأسي. يجب أن تشتمل خطط التحقق الميداني على اختبارات التغير المفاجئ في درجات الحرارة (Thermal Shock)، واختبارات موجات المطرقة المائية الناتجة عن التوقف الطارئ للمضخات، مع استخدام أنظمة استشعار مدمجة تراقب فروق الضغط عبر وصلات PBMC للكشف المبكر عن أي بوادر تآكل أو انسداد. إن هذا النهج الصارم يضمن استقراراً تشغيلياً مستداماً للبنى التحتية الحسابية التي تغذي النماذج اللغوية العملاقة على مدى العقود القادمة.
إجراء اختبارات التحمل الميكانيكي لما لا يقل عن 500 دورة تعشيق وفصل كاملة تحت الضغط الاسمي.
تنفيذ عمليات محاكاة ديناميكا الموائع الحسابية (CFD) للمجمع الهيدروليكي لضمان التوزيع المتساوي للتدفق.
تضمين حساسات لمراقبة فرق الضغط (Delta-P) على جانبي مجمع التبريد للتنبؤ بالحاجة إلى الصيانة الاستباقية.
