1. البنية الكهربائية وتوزيع الطاقة عالي الكثافة بارتفاع 5U

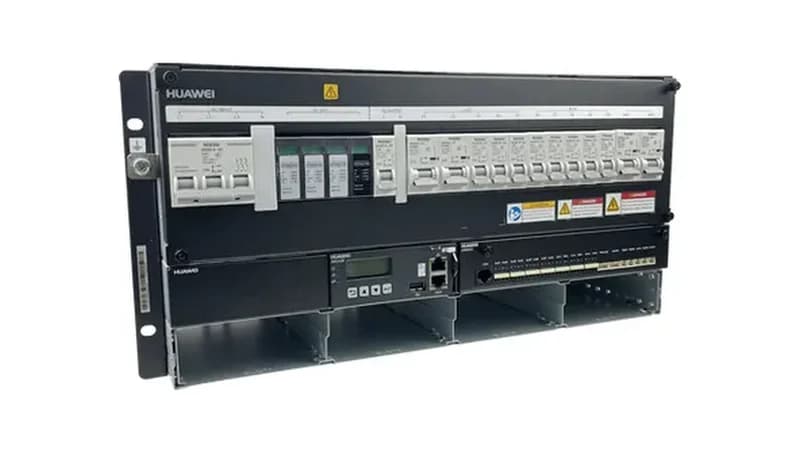

يعد نظام Huawei ETP48200-C5B6 من أكثر أنظمة طاقة التيار المستمر المدمجة انتشارا في محطات الجيلين الرابع والخامس (4G/5G) ومراكز تجميع الألياف الضوئية ومراكز البيانات المعيارية. صمم الهيكل ليركب في خزائن 19 بوصة القياسية بارتفاع 5U (222.25 ملم)، ويجمع بداخله توزيع دخل التيار المتردد، وأربع فتحات لمقومات الطاقة القابلة للتبديل الساخن، وفتحة وحدة المراقبة المركزية، وشبكة توزيع التيار المستمر المزودة بقواطع حماية وفصل ثنائي. تبلغ قدرة الخرج الاسمية المستمرة -48 فولت تيار مستمر بتيار يصل إلى 200 أمبير (طاقة مستمرة تصل إلى 12000 واط) لتغذية أجهزة البث اللاسلكي ووحدات النطاق الأساسي BBU.
في جانب التيار المتردد، يعمل النظام عبر نطاق جهد واسع من 85 إلى 300 فولت تيار متردد (أحادي أو ثلاثي الطور)، ومزود بمانع صواعق مدمج من الفئة C (بتيار اسمي 20 كيلو أمبير وأقصى 40 كيلو أمبير لموجة 8/20 ميكروثانية). أما قضبان التوزيع الداخلية فهي مصنوعة من نحاس T2 نقي ومطلي بالنيكل لتقليل المقاومة وضمان عدم تجاوز ارتفاع الحرارة 25 كلفن تحت الحمل الكامل 200 أمبير مع الحفاظ على تموج جهد أقل من 200 ميلي فولت.
أبعاد قياسية 19 بوصة بارتفاع 5U تلائم الخزائن الميدانية بعمق 350 إلى 400 ملم
خرج تيار مستمر عالي القدرة: -48 فولت اسمي (قابل للتعديل من -42 إلى -58 فولت) بتيار مستمر 200 أمبير وقدرة 12 كيلوواط
توافق واسع مع شبكات الكهرباء: يعمل بين 85 و300 فولت تيار متردد لمقاومة انخفاض الجهد والتقلبات الحادة
حماية متقدمة من الصواعق: مانع صواعق مدمج 20/40 كيلو أمبير مع ترشيح دقيق لتموجات التيار المستمر
2. توافق مقومات الطاقة وتوزيع الأحمال المتوازي وكفاءة التحويل
يحتوي القسم الأوسط من الهيكل على أربع فتحات معيارية بارتفاع 1U تدعم التبديل الساخن لمقومات هواوي الرقمية بقدرة 3000 واط (50 أمبير). يعتمد المهندسون على طرازين رئيسيين وفق متطلبات الكفاءة والميزانية:
الخيار الرائد هو مقوم R4850G2 فائق الكفاءة (بكفاءة قصوى 96.2%)، والذي يتيح الوصول إلى 200 أمبير مع كفاءة تحويل تتراوح بين 95.5% و96.2% في نطاقات التحميل الشائعة من 30% إلى 80%، أو مقوم R4850N1 القياسي (بكفاءة 94%). قاعدة هندسية حاسمة: يعتمد الهيكل على ناقل CAN الرقمي لضمان توازن دقيق في مشاركة التيار بين المقومات بنسبة تفاوت تقل عن 3%. ويحظر تماما خلط وحدات ذات قدرات أو أجيال مختلفة (مثل دمج R4850G2 مع وحدات R4830G1 القديمة) داخل الهيكل نفسه، لأن ذلك يسبب عدم استقرار في التوزيع ويسرع تلف المكثفات.
أربع فتحات للمقومات: ترقية مرنة وتوسعة سريعة من 50 إلى 200 أمبير دون انقطاع الخدمة أو الحاجة لأدوات
كفاءة تحويل فائقة: كفاءة تصل إلى 96.2% مع مقومات R4850G2 مما يقلل الانبعاثات الحرارية بنسبة 40%
مشاركة تيار نشطة ودقيقة: مزامنة عبر ناقل CAN تحافظ على توازن توزيع الأحمال بنسبة تفاوت أقل من 3%
خاصية السكون الذكي للمقومات: إيقاف الوحدات الزائدة تلقائيا أثناء انخفاض الحمل لضمان أعلى كفاءة تشغيلية
3. وحدة المراقبة الذكية SMU02C / SMU02B وإدارة الشبكة عن بعد
تتولى وحدة المراقبة المركزية القابلة للتبديل الساخن SMU02C (أو SMU02B الاقتصادية) الإشراف الكامل على النظام. تحتوي SMU02C على شاشة LCD مدمجة مع مفاتيح تحكم تتيح لفنيي الصيانة قراءة جهود الشبكة وتيار البطاريات وحالة المقومات والتنبيهات مباشرة دون الحاجة لجهاز حاسوب محمول.
تشتمل واجهات الاتصال عن بعد على منفذ إيثرنت سريع RJ45، ومنفذي RS485، ومنفذ CAN. وتدعم الوحدة واجهة الويب عبر متصفح HTTPS وبروتوكولات SNMP v1/v2c/v3 للربط المباشر مع منصات Huawei NetEco وبروتوكول Modbus. كما توفر خوارزميات ذكية لإدارة شحن البطاريات على ثلاث مراحل (شحن سريع، شحن عائم، وتعويض حراري) مع إجراء اختبارات تفريغ دورية لقياس السعة والحفاظ على خلايا البطاريات.
شاشة LCD تفاعلية في SMU02C لمتابعة المؤشرات الحيوية وسجلات الأعطال والتنبيهات فورا في الموقع
دعم بروتوكولات الشبكات المتقدمة: توافق أصيل مع SNMP v3 وHTTPS Web وModbus للربط مع أنظمة التشغيل المركزية
إدارة ذكية لدورة حياة البطاريات: خوارزميات شحن متكيفة مع درجة الحرارة وحساب دقيق للحالة الصحية (SOH)
منافذ للحساسات البيئية: ربط مجسات حرارة البطاريات ومستشعرات الدخان والأبواب ومخارج التنبيه الجافة
4. الفصل ثنائي المراحل عند انخفاض الجهد (LLVD / BLVD) وتحديث المواقع
تحتوي لوحة توزيع التيار المستمر على موصلين كهرومغناطيسيين منفصلين للتيار المستمر لتنفيذ تقنية الفصل عند انخفاض الجهد (LLVD للأحمال الثانوية وBLVD لحماية البطاريات):
عند انقطاع التيار الكهربائي لفترة طويلة وتفريغ البطاريات إلى العتبة الأولى (المضبوطة عادة عند -45.0 فولت)، يقوم موصل LLVD بفصل الأحمال غير الحيوية للحفاظ على الطاقة المتبقية لأجهزة البث الرئيسية. وإذا استمر الانقطاع ووصل الجهد إلى الحد الحرج (-43.2 فولت)، يقوم موصل BLVD بفصل البطاريات تماما لمنع تلفها الدائم بالتفريغ العميق. إن استبدال خزائن الطاقة القديمة بقدرة 200 أمبير بهيكل ETP48200-C5B6 بارتفاع 5U يوفر حتى 20 وحدة ارتفاع (20U) في الكابينة ويرفع كفاءة استهلاك الطاقة من 88% إلى أكثر من 96%.
حماية مرحلية: موصل LLVD لتمديد تشغيل الأحمال الحيوية وموصل BLVD لحماية البطاريات من التفريغ التام
توزيع تيار مستمر دقيق: قواطع آلية مخصصة للتيار المستمر لحماية مسارات البطاريات وخطوط التغذية الفرعية
توفير كبير في المساحة: تصميم 5U يوفر حتى 20U مقارنة بالخزائن الأرضية التقليدية الضخمة
توصيلات هندسية متينة: استخدام نهايات كابلات معزولة ومضغوطة هيدروليكيا مع ربط محكم بعزم 12 نيوتن.متر
5. دليل المشتريات الصناعية: كشف الهياكل المجددة والقطع المقلدة
نظرا لارتفاع الطلب على ETP48200-C5B6 في الأسواق العالمية، تتوفر أجهزة مستعملة أعيد طلاؤها أو جرى تجميعها بقطع غير أصلية. يتعين على فرق التفتيش التحقق من أربعة معايير فنية قبل الاستلام:
أولا، مادة الهيكل المعدني: يصنع الهيكل الأصلي من ألواح صلب مجلفن مقاوم للبصمات والتآكل بحواف دقيقة خالية من أي نتوءات أو طلاء ثانوي؛ في حين تظهر القطع المجددة آثارا لطلاء غير متجانس وقابل للتقشر. ثانيا، موصلات اللوحة الخلفية: يجب أن تكون أطراف التوصيل مطلية بطبقة سميقة ونقية من الذهب أو الفضة دون آثار تفريغ كهربائي أو حروق. ثالثا، جودة القواطع: التأكد من أنها قواطع تيار مستمر أصلية من مصنعين معتمدين مثل Schneider أو Nader مزودة بغرف إخماد مغناطيسي للقوس الكهربائي. رابعا، مطابقة الأرقام التسلسلية: يجب أن يتطابق ملصق الباركود المعدني الخارجي بدقة مع الرقم الإلكتروني المسجل في ذاكرة وحدة التحكم SMU02.
فحص الهيكل الخارجي: صلب مجلفن أصلي دون طبقات دهان مضافة أو تشوهات ميكانيكية
حالة أطراف التوصيل الخلفية: طبقة طلاء ذهبية/فضية نقية خالية من آثار الشرر الكهربائي أو التآكل
قواطع تيار مستمر معتمدة: التأكد من أنها مخصصة للتيار المستمر ومزودة بتقنية الإخماد المغناطيسي
تطابق الأرقام التسلسلية: تطابق تام بين الرمز الخارجي والبيانات الإلكترونية المستخرجة من شاشة المراقبة
6. معايير ضبط الجودة والتوريد العالمي المعتمد من RICEWIND
تلتزم شركة RICEWIND بتقديم تجهيزات طاقة أصلية ومعتمدة لشركات الاتصالات ومقاولي مراكز البيانات حول العالم. تخضع جميع أنظمة Huawei ETP48200-C5B6 قبل الشحن لاختبار فني شامل تحت الحمل الكامل بنسبة 100% في مختبراتنا:
يتضمن الاختبار تشغيلا مستمرا لمدة 4 ساعات عند تيار 200 أمبير وجهد -48 فولت مع فحص حراري دقيق لقضبان التوصيل والقواطع باستخدام كاميرات الأشعة تحت الحمراء، وقياس تموج الجهد بجهاز راسم الإشارات، ومحاكاة انقطاع الكهرباء للتحقق من دقة فصل LLVD وBLVD بهامش خطأ لا يتجاوز 0.1 فولت، وتحديث برمجيات SMU02C، واختبار العزل الكهربائي عند 3000 فولت. وتغلف الأنظمة بأكياس واقية من الكهرباء الساكنة مع فوم EPE عالي الكثافة داخل صناديق خشبية معززة مخصصة للتصدير الدولي.
لطلب المخططات الهندسية والمواصفات الفنية أو عروض الأسعار، يرجى التواصل مع الفريق الهندسي لدى RICEWIND عبر البريد الإلكتروني: lee@ricewind.com أو عبر الهاتف/واتساب: +86 17621197907.
اختبار تشغيلي لمدة 4 ساعات تحت الحمل الأقصى 200 أمبير مع فحص حراري بالأشعة تحت الحمراء
معايرة قواطع الحماية: فحص عملي دقيق لجهد فصل LLVD وBLVD بهامش دقة يبلغ 0.1 فولت
تغليف صناعي مخصص للتصدير: حماية ضد الكهرباء الساكنة وفوم ماص للصدمات وصناديق خشبية مدعمة
دعم هندسي واستشاري متكامل: مساعدة في حساب الأحمال وتوريد سريع وشحن مباشر لكافة الدول
