1. البنية الكهربائية الأساسية والمواصفات المدمجة بمقاس 1U

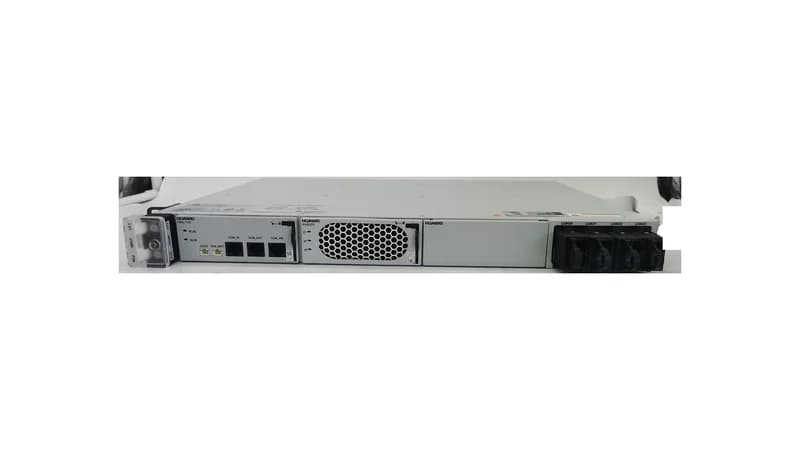

يمثل نظام Huawei ETP48100-B1 أحد أكثر أنظمة طاقة التيار المستمر المدمجة بمقاس 1U موثوقية في قطاع الاتصالات، حيث ينتشر على نطاق واسع في محطات 4G/5G ومواقع نقل الألياف البصرية ومراكز بيانات الحافة. صمم النظام ليركب في خزائن 19 بوصة القياسية بارتفاع وحدة واحدة فقط (44.45 ملم)، ويجمع بداخله توزيع دخل التيار المتردد، وفتحات وحدات التقويم، ووحدة المراقبة والتحكم، وتوزيع مخارج التيار المستمر بطاقة إجمالية تصل إلى -48 فولت / 100 أمبير (قدرة مستمرة تبلغ 6000 واط).
يتميز النظام بقدرته على العمل ضمن نطاق جهد دخل متردد واسع للغاية يتراوح بين 85 و300 فولت تيار متردد، مما يضمن ثبات الجهد المستمر حتى مع التقلبات الشديدة للشبكة الكهربائية. تصنع قضبان التوصيل الداخلية من النحاس الخالي من الأكسجين عالي النقاء لضمان كفاءة التوصيل والتبديد الحراري، مع حماية داخلية من الصواعق تتحمل حتى 4 كيلو فولت. وعند تزويده بوحدات R4850G2، تتجاوز كفاءة النظام الكلية 96% مع مستوى تموج ضئيل للغاية يقل عن 200 ملي فولت عند الحمل الكامل.
تصميم قياسي مدمج 1U: تركيب مباشر في كبائن 19 بوصة للخزائن الخارجية وغرف الاتصالات الضيقة
كثافة طاقة عالية: خرج اسمي -48 فولت بتيار يصل إلى 100 أمبير وقدرة مستمرة تبلغ 6000 واط
تحمل فائق لتقلبات الشبكة: نطاق تشغيل من 85 إلى 300 فولت تيار متردد مع حماية مدمجة من الصواعق
كفاءة طاقة ممتازة: كفاءة قصوى تتجاوز 96% مع استهلاك ذاتي في وضع الاستعداد يقل عن 8 واط
2. توافق فتحات وحدات التقويم واستراتيجية التركيب (R4850G2 / R4830G1 / R4815G1)
يحتوي الجانب الأمامي الأيمن من هيكل ETP48100-B1 على فتحتين لوحدات تقويم 1U تدعمان التبديل السريع أثناء التشغيل من إنتاج هواوي. ويتم اختيار الوحدات وفق متطلبات الحمل في الموقع:
الخيار القياسي عالي الأداء يعتمد على تركيب وحدتي R4850G2 (50 أمبير / 3000 واط بكفاءة 96%) لتوفير سعة 100 أمبير كاملة أو توفير نظام احتياطي 1+1 لحمل 50 أمبير. وبالنسبة للمواقع ذات الأحمال المنخفضة، يمكن استخدام وحدات R4830G1 (30 أمبير / 2000 واط) أو R4815G1 (15 أمبير / 1000 واط) لتقليل التكلفة الأولية. تحذير هندسي هام: على الرغم من قدرة ناقل الاتصال على التعرف على طراز الوحدة، يمنع منعا باتا خلط وحدات ذات سعات أو كفاءات مختلفة داخل الهيكل نفسه، لأن ذلك يؤدي إلى خلل في توزيع تيار الحمل وارتفاع حرارة الوحدة الأكبر.
تبديل سريع آمن: تركيب وفك الوحدات تحت الجهد دون انقطاع التيار عن أجهزة الاتصالات
توافق واسع: دعم كامل لوحدات هواوي R4850G2 (50 أمبير) وR4830G1 (30 أمبير) وR4815G1 (15 أمبير)
ضرورة تطابق الطراز: استخدام وحدات متماثلة داخل الهيكل مع تباين في تقاسم التيار لا يتجاوز +/-3%
وضع السكون الذكي: إيقاف الوحدات الزائدة تلقائيا للحفاظ على تشغيل الوحدات النشطة عند أعلى نقطة كفاءة
3. مميزات وحدة التحكم المركزية SMU01C / SMU01B والإدارة عن بعد
تتولى وحدة المراقبة المركزية SMU القابلة للفك والتركيب في الجانب الأيسر التحكم الذكي في كامل النظام. وتتوفر في نسختين رئيسيتين حسب متطلبات الموقع:
تحتوي وحدة SMU01C على شاشة LCD بإضاءة خلفية وأزرار تحكم لفحص جهد الدخل وتيارات الحمل وحالة شحن البطارية ودرجة الحرارة وسجل الإنذارات محليا. كما تتضمن منافذ RS485 وCAN متوافقة مع بروتوكولات Modbus وYDN23 للربط المباشر مع مراكز التحكم المركزية. أما وحدة SMU01B فتعتمد على مؤشرات ضوئية ويتم ضبطها عن بعد. وتوفر كلتا الوحدتين إدارة ذكية لشحن البطاريات على ثلاث مراحل مع تعويض تلقائي لدرجة الحرارة (-3 ملي فولت/درجة مئوية/خلية) لحماية البطاريات وإطالة عمرها.
واجهة استخدام محلية سهلة: شاشة LCD على SMU01C للفحص السريع وتعديل المعايير في الموقع
ربط صناعي عن بعد: منافذ RS485 ومخارج إنذار جافة قابلة للبرمجة للاتصال بأنظمة المراقبة المركزية
إدارة متطورة للبطاريات: تحويل تلقائي بين شحن التعويم والشحن السريع مع تحديد تيار الشحن الأقصى
نظام إنذار متكامل: مراقبة جهد الشبكة وأعطال وحدات التقويم ومداخل الحساسات البيئية الخارجية
4. توزيع التيار المستمر، فصل الأحمال بالجهد المنخفض (LLVD/BLVD) وتحديث المواقع
يعتبر قسم توزيع التيار المستمر خط الدفاع الأخير لحماية أجهزة الاتصالات الحيوية. يحتوي ETP48100-B1 على قواطع تيار مستمر مدمجة تحمي مسارين لتوصيل البطاريات (80 أو 100 أمبير) وعدة مسارات لتغذية الأحمال مع فصل ذكي على مرحلتين (LLVD وBLVD):
عند انقطاع التيار الكهربائي لفترة طويلة، يقوم موصل LLVD أولا بفصل الأحمال غير الحيوية (مثل التبريد المساعد وأجهزة المراقبة الثانوية) للحفاظ على طاقة البطاريات لأجهزة البث الرئيسية. وإذا استمر انخفاض جهد البطارية إلى الحد الحرج (-43.2 فولت)، يقوم موصل BLVD بفصل البطاريات كليا لمنع تلف خلاياها نتيجة التفريغ العميق. وفي مشاريع التحديث، يتيح استبدال الأنظمة القديمة ذات الارتفاع 3U أو 5U بنظام ETP48100-B1 بمقاس 1U توفير مساحة في الخزانة تصل إلى 4U لتركيب أجهزة توجيه أو مقاسم إضافية.
فصل على مرحلتين: موصل LLVD للأحمال الثانوية وموصل BLVD لحماية البطاريات من التفريغ العميق التام
دوائر توزيع مستقلة: قواطع مخصصة لكل خط لعزل أي قصر كهربائي دون التأثير على النظام العام
توفير كبير في المساحة: تصميم 1U يوفر حتى 70% من المساحة الرأسية مقارنة بالأنظمة التقليدية القديمة
معايير التوصيل الهندسي: استخدام نهايات كابلات معزولة وضغطها بمعدات هيدروليكية مع الالتزام بعزم الربط المحدد
5. دليل المشتريات الصناعية: كشف الأنظمة المجددة والمقلدة ومعايير الجودة
نظرا للإقبال الكبير على ETP48100-B1 في الأسواق العالمية، تنتشر أجهزة مستعملة أعيد طلاؤها أو جرى تجميعها بقطع غير أصلية. ولذلك يجب على فرق الفحص تطبيق إجراءات تدقيق صارمة قبل الاستلام:
أولا، فحص الهيكل الخارجي والطلاء: تصنع هياكل هواوي الأصلية من ألواح صلب مجلفن مقاوم للبصمات والتآكل، بحواف دقيقة خالية من أي تشوهات أو نتوءات. أما الوحدات المجددة فغالبا ما تظهر طبقات طلاء غير متجانسة وآثار فك على البراغي. ثانيا، فحص الموصلات الخلفية: يجب أن تكون أطراف التوصيل مطلية بطبقة نقية من الفضة والقصدير خالية من أي علامات تفريغ كهربائي أو حروق. ثالثا، التأكد من جودة القواطع: تحتوي الأنظمة الأصلية على قواطع تيار مستمر أصلية من مصنعين معتمدين. رابعا، مطابقة الأرقام التسلسلية: يجب أن يتطابق ملصق الباركود الخارجي تماما مع الرقم الإلكتروني المسجل داخل ذاكرة وحدة التحكم SMU.
فحص الهيكل المعدني: صلب مجلفن أصلي دون طبقات دهان مضافة أو انحناءات ميكانيكية
حالة الموصلات الخلفية: موصلات نظيفة خالية من آثار الشرر الكهربائي أو التآكل الاحتكاكي
قواطع تيار معتمدة: مكونات أصلية متوافقة تماما مع المواصفات الفنية المعتمدة من هواوي
تطابق الأرقام التسلسلية: تطابق تام بين الملصق الخارجي والرمز الإلكتروني المقروء من وحدة التحكم
6. معايير ضبط الجودة لدى RICEWIND وإمكانات التوريد العالمية
تلتزم شركة RICEWIND بتقديم حلول موثوقة في قطاع الطاقة الرقمية والبنية التحتية الحيوية. تخضع جميع أنظمة Huawei ETP48100-B1 التي يتم شحنها من مستودعاتنا لاختبار فني شامل تحت الحمل الكامل بنسبة 100%:
يشمل الاختبار التشغيل المستمر لمدة 4 ساعات عند تيار 100 أمبير مع الفحص الحراري بالأشعة تحت الحمراء، واختبار استقرار الجهد عبر نطاق 85 إلى 300 فولت، واختبار عمل موصلات LLVD وBLVD، ومعايرة قراءات وحدة SMU01، واختبار العزل الكهربائي عند 3000 فولت. يتم تغليف الأنظمة بأكياس واقية من الشحنات الاستاتيكية مع حشوات رغوية عالية الكثافة داخل صناديق شحن متينة لحمايتها أثناء الشحن الجوي والبحري.
لطلب الكتالوجات الفنية أو المخططات الهندسية أو عروض الأسعار، يرجى التواصل مع فريق الهندسة لدى RICEWIND عبر البريد الإلكتروني: lee@ricewind.com أو عبر الهاتف/واتساب: +86 17621197907.
اختبار كامل تحت أقصى حمل: 4 ساعات تشغيل متواصل عند 100 أمبير مع فحص حراري دقيق
التحقق من دوائر الحماية: اختبار عملي دقيق لجهد فصل LLVD/BLVD ومعايرة دقيقة لكافة الحساسات
تغليف تصدير مقاوم للصدمات: أكياس مانعة للكهرباء الساكنة ورغوة مخصصة وصناديق معززة للشحن الدولي
دعم فني واستشاري متواصل: استشارات هندسية لحساب الأحمال وتوريد سريع من المستودعات الدولية
المشتريات الهندسية ومكتب الدعم الفني
للحصول على المواصفات الفنية، وتصاميم طوبولوجيا الطاقة المخصصة، وعروض الأسعار بالجملة، تواصل مع مهندسي HEFENGQI.
