1. المواصفات الكهربائية الأساسية وتصميم الطوبولوجيا عالي الموثوقية

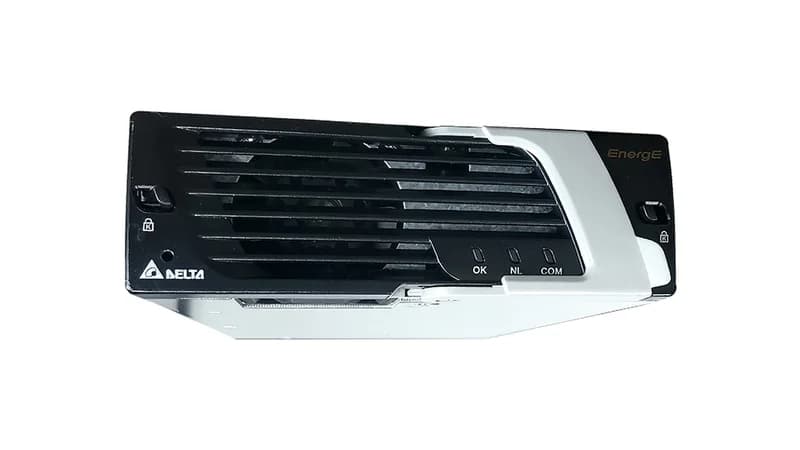

تعد وحدة التقويم Delta ESR-48/56A من أكثر وحدات تحويل الطاقة موثوقية وانتشارا في شبكات مشغلي الاتصالات ومحطات البث اللاسلكي ومرافق النقل الحيوية. صممت الوحدة للعمل على ناقل جهد -48 فولت تيار مستمر (مع نطاق ضبط يمتد من -42 إلى -58 فولت)، وتوفر تيارا مستمرا مقننا يبلغ 56 أمبير بقدرة خرج تصل إلى 3000 واط. اعتمادا على معايير دلتا الصناعية الصارمة، تستخدم الوحدة دائرة تصحيح معامل القدرة النشطة المتداخلة مع طوبولوجيا التبديل الرنان المرن، مما يحقق كفاءة تحويل طاقة تتجاوز 94.5% مع اتزان حراري ممتاز تحت مختلف ظروف التشغيل.
تتميز الوحدة بقدرة فائقة على التكيف مع اضطرابات شبكات الكهرباء، حيث تدعم نطاق دخل أحادي الطور واسعا يتراوح بين 88 و300 فولت تيار متردد (45 إلى 66 هرتز). وعند انخفاض الجهد بين 88 و180 فولت، يقوم المعالج الرقمي الداخلي بتطبيق خفض تدريجي سلس للقدرة لحماية الدوائر واستمرار تغذية الحمل دون فصل القواطع. توفر الوحدة عزلا كهربائيا بمقدار 3000 فولت تيار متردد عن الأرضي، وتحتوي على شبكة حماية متعددة المراحل من الصواعق والجهود العالية، وتتوافق مع معايير التوافق الكهرومغناطيسي EN55022 Class B ومتطلبات Telcordia NEBS Level 3 بمتوسط وقت تشغيل قبل الأعطال يتجاوز 450,000 ساعة.
المعايير الاسمية: دخل أحادي الطور 220 فولت تيار متردد، خرج -48 فولت تيار مستمر، تيار 56 أمبير، قدرة 3000 واط
كفاءة طاقة ومعامل قدرة مرتفع: كفاءة ذروة تتجاوز 94.5%، معامل قدرة ≥0.99، وتشويه توافقي كلي THD ≤5%
نطاق دخل كهربائي واسع: تشغيل مستقر بين 88 و300 فولت مع خفض تدريجي منظم تحت 180 فولت
هيكل صناعي قوي: تصميم قابل للتبديل السريع مع مروحة بمحامل كروية وتدفق هواء معزول من الأمام إلى الخلف
2. تطور سلسلة ESR-48/56 والتمييز بين اللواحق (A / B / C / D / G)
على مدى سنوات من التشغيل في مختلف شبكات الاتصالات العالمية، طورت دلتا عدة إصدارات متخصصة بناء على منصة ESR-48/56:
يمثل الموديل ESR-48/56A الإصدار الأساسي المعزز بمبددات حرارية ضخمة وهوامش أمان كهربائية واسعة ومقاومة عالية لدرجات الحرارة المرتفعة، مما يجعله الخيار الأمثل لصيانة المحطات القائمة. وقدم الإصدار ESR-48/56B تصميما مغناطيسيا مدمجا قلل من الفواقد الكهربائية في وضع الاستعداد. بينما أضافت الإصدارات ESR-48/56C وESR-48/56D بروتوكولات اتصال رقمية محسنة عبر ناقل CAN وتحكما صوتيا هادئا في سرعة المراوح. أما الإصدار الحديث ESR4856G فيحقق كفاءة تفوق 96.5% لمراكز البيانات الحديثة. ويبقى الموديل ESR-48/56A الأصلي هو المعيار الموصى به للاستبدال المباشر في المنظومات الحالية.
ESR-48/56A: الإصدار الأساسي المتين بهوامش حرارية عالية، وهو الخيار الأنسب لقطع الغيار في المحطات العاملة
ESR-48/56B: تصميم مغناطيسي محسن يقلل من الاستهلاك الذاتي في حالة اللاحمل
ESR-48/56C / D: بروتوكولات مراقبة رقمية متقدمة وتحكم ديناميكي في سرعة المراوح
ESR4856G: إصدار فائق الكفاءة (أعلى من 96.5%) لتخفيض استهلاك الطاقة في مراكز الحوسبة الحديثة
3. التوافق مع هياكل الطاقة وأنظمة التحكم المركزية
تأتي وحدة Delta ESR-48/56A في هيكل معدني قابل للسحب والتركيب السريع بوزن يقارب 2.8 كغ، مصمم ليتوافق مع أنظمة رفوف دلتا القياسية. تتكامل الوحدة مباشرة في هياكل EPS 48/56 والرفوف المدمجة قياس 19 بوصة بارتفاع 3U أو 5U، بالإضافة إلى كبائن التوزيع الكبيرة بقدرات تصل إلى 3000 أمبير.
يحتوي الجزء الخلفي على موصل عالي التحمل يجمع بين مسارات القدرة المستمرة، ودخل التيار المتردد، وإشارات التحكم الرقمية والتناظرية. تدعم الوحدة المشاركة التلقائية المتوازنة للتيار (فروقات لا تتجاوز ±3% حتى في حال غياب وحدة التحكم المركزية)، كما تتيح مراقبة رقمية دقيقة عند ربطها بمتحكمات دلتا PSC3 وسلسلة CSU. تتيح وحدة التحكم رصد الجهود والتيارات ودرجات الحرارة وإشارات الإنذار آنيا. ويجب التأكد من إحكام تثبيت المسامير الأمامية لمنع زيادة مقاومة التلامس الكهربائي.
توافق قياسي مع الهياكل: ملائمة تامة لهياكل دلتا 19 بوصة وكبائن التوزيع المركزية الكبيرة
مشاركة تيار متوازنة: ناقل تماثلي تلقائي مع مراقبة رقمية دقيقة (عدم اتزان ≤±3%)
مراقبة شاملة للبيانات: قراءة فورية لجهود الدخل والخرج، والتيارات، ودرجة الحرارة، والأعطال
تثبيت ميكانيكي محكم: مزاليج زنبركية ومسامير تمنع الارتخاء الناتج عن الاهتزازات
4. استراتيجيات الاستبدال الميداني والتوسعة السلسة للمحطات
مع تنامي استهلاك الطاقة في محطات الاتصالات الحديثة، تتبع الفرق الفنية طريقتين هندسيتين لترقية الطاقة وصيانتها دون انقطاع الخدمة:
الخيار الأول هو التبديل السريع الحي: عند تعطل وحدة ESR-48/56A في الهيكل العامل، يمكن للفني سحب الوحدة المعطلة وتركيب الوحدة البديلة مباشرة والنظام قيد التشغيل. ويجب قبل ذلك التحقق من تطابق جهد الوحدة الجديدة مع جهد الناقل العام (-53.5 فولت) بهامش لا يتجاوز 0.5 فولت. والخيار الثاني هو توسيع سعة النظام: تركيب وحدات ESR-48/56A إضافية في الفتحات الاحتياطية للهيكل. وقبل التوسعة، يلزم التحقق من سعة قاطع الدخل الرئيسي ومعايير تيار شحن البطاريات (بين 0.1C و0.15C) وضبطها في وحدة التحكم.
استبدال حي آمن: فك وتركيب فوري تحت الحمل دون انقطاع الطاقة عن أجهزة الاتصالات
مطابقة الجهد: التأكد من ضبط جهد التعويم (-53.5 فولت) قبل تثبيت الوحدة نهائيا
فحص القواطع وشحن البطاريات: مراجعة قدرة قواطع الدخل وحدود شحن البطاريات عند التوسعة
نظافة مجرى التبريد: التأكد من خلو ممرات التهوية وفلاتر الهواء من أي عوائق أو غبار
5. دليل الشراء الصناعي: كشف الوحدات المجددة والمقلدة
نظرا للطلب المتواصل على وحدات ESR-48/56A كقطع غيار، تنتشر في بعض الأسواق وحدات مستعملة جرى طلاؤها وإعادة تجميعها لتباع كقطع جديدة.
يجب على مهندسي الفحص الفني اتباع ثلاثة معايير أساسية. أولا، فحص الهيكل والواجهة: تصنع وحدات دلتا الأصلية من ألواح صلب مجلفن بدقة عالية، مع واجهة بلاستيكية مطفية وطباعة ليزرية واضحة دون أي آثار لطلاء إضافي يخفي الخدوش. ثانيا، موصل التوصيل الخلفي: يجب أن تكون طبقة الذهب متجانسة وخالية تماما من آثار القوس الكهربائي أو التآكل. ثالثا، فحص المكونات الداخلية: تحتوي الوحدات الأصلية على مكثفات صناعية تتحمل 105 درجات مئوية من علامات تجارية موثوقة، وأسلاك محولات سليمة مع طلاء عازل واق منتظم. كما يجب تطابق الرقم التسلسلي الخارجي تماما مع البيانات المخزنة في المعالج الداخلي.
فحص الهيكل والطباعة: صلب مجلفن أصلي، طباعة واضحة، وخلو تام من طبقات الدهان المجددة
حالة الموصلات الخلفية: طلاء ذهبي متجانس خال من الاحتراق الكهربائي أو الاهتزاز الميكانيكي
جودة المكونات الداخلية: مكثفات 105 مئوية أصلية، لحام آلي دقيق، وطلاء حماية عازل متكامل
مطابقة الأرقام التسلسلية: تطابق تام بين ملصق الباركود الخارجي والبيانات الإلكترونية المسجلة
6. معايير ضبط الجودة لدى RICEWIND وإمكانات التوريد العالمية
تلتزم شركة RICEWIND بتوفير أنظمة وحلول الطاقة المتكاملة لشبكات الاتصالات والمرافق الحيوية وفق أعلى معايير الجودة الدولية. تخضع جميع وحدات Delta ESR-48/56A الصادرة من مستودعاتنا لفحص فني شامل وموثق.
تتضمن إجراءات الفحص اختبار تشغيل متواصل لمدة 4 ساعات عند الحمل الكامل 56 أمبير / 3000 واط داخل غرف حرارية مخصصة، واختبارات صمود أمام تقلبات الجهد بين 88 و300 فولت تيار متردد، وضبط دقيق لمشاركة التيار، واختبار عزل كهربائي عند 3000 فولت. نحتفظ بمخزون جاهز للتسليم الفوري مع تغليف مضاد للشحنات والصدمات مصمم للشحن الجوي والبحري الدولي.
للحصول على المواصفات الفنية، أو مخططات الربط، أو عروض الأسعار، يرجى التواصل مع فريق الهندسة لدى RICEWIND عبر البريد الإلكتروني: lee@ricewind.com أو عبر الهاتف: +86 17621197907.
اختبار تشغيل كامل بنسبة 100%: 4 ساعات متواصلة عند قدرة 3000 واط مع فحص حراري دقيق
اختبارات تقلب الشبكة والعزل: تحقق من نطاق 88-300 فولت وتأكيد اختبار العزل عند 3000 فولت
تغليف تصدير وقائي معتمد: أكياس واقية من الشحنات الاستاتيكية وحشوات فوم عالية الكثافة
دعم هندسي متخصص: استشارات تقنية لربط الأنظمة وتوريد دولي سريع ومضمون
