البصمة الكيميائية الخفية للغلاف المعماري المحكم في منشآت المهام الحرجة
تُصمم مراكز البيانات الحديثة كمنظومات هندسية محكمة الإغلاق ومضبوطة الضغط لضمان الاستقرار الحراري وحماية خوادم الحوسبة من الملوثات المحمولة جواً، إلا أن هذا الإحكام المعماري يمثل سلاحاً ذا حدين؛ إذ يحول دون تشتت التسريبات الغازية الناتجة عن البنية التحتية للطاقة والتبريد. تجلى هذا الخطر بوضوح في حادثة الحريق الكارثية بمجمع خدمات معلومات الموارد الوطنية (NIRS) في دايجون بكوريا الجنوبية، حيث تسبب عطل متسلسل في حجرة بطاريات UPS في احتراق 384 وحدة ليثيوم أيون، مما أدى إلى خروج 647 نظاماً حكومياً حيوياً عن الخدمة واستلزم عمليات إخماد دامت أكثر من 22 ساعة بسبب استحالة اختراق الغلاف المغلق وصعوبة كبح الانبعاثات بالوسائط التقليدية غير المائية دون إخماد حراري مباشر لخلايا الليثيوم.
مع توقعات نمو السعة الإجمالية لمراكز البيانات عالمياً من 103 غيغاوات إلى ما يربو على 200 غيغاوات قبل نهاية العقد، تشهد المنشآت مضاعفة غير مسبوقة لكثافة الأحمال الكيميائية والحرارية ضمن نفس المساحة الجغرافية للأصول المبنية. هذا التكثيف يفرض تواجد كميات ضخمة من بطاريات تخزين الطاقة، ووسائط التبريد، وخزانات الكيماويات المعالجة تحت سقف واحد، مما يعزز احتمالية نشوء ظروف غازية مميتة ومشتعلة بشكل صامت داخل الحجرات المغلقة التي تفتقر إلى تردد التشغيل البشري المنتظم.
فصل المناطق الكيميائية والحرارية العالية بحواجز سلبية مصنفة لمقاومة الحريق لمدة لا تقل عن ساعتين (EI 120/FD 120) مع عزل مسارات الضغط.
تطبيق تحليل كمي لتقييم مخاطر الغازات (QRA) لكافة الحجرات المحكمة مع مراعاة سيناريو الفشل المزدوج للتهوية الميكانيكية.
ديناميكيات انبعاثات البطاريات: تطور الهيدروجين مقابل الانفلات الحراري لليثيوم أيون
تختلف الطبيعة الفيزيوكيميائية لمخاطر الغازات في غرف تخزين الطاقة وفق الكيمياء المستخدمة؛ ففي بطاريات الرصاص الحمضية (VRLA/Flooded)، يؤدي الشحن الفوقي أو التيارات المتذبذبة إلى تفكك الكهرل وتصاعد غاز الهيدروجين (H2) شديد التطاير، والذي يمتلك وزناً نوعياً خفيفاً يدفعه للتراكم في الجيوب المعمارية السقفية، مشكلاً خليطاً متفجراً بمجرد بلوغ تركيز 4% حجماً وهو الحد الأدنى لقابلية الاشتعال (LEL). يتطلب هذا الرصد توزيع حساسات بصرية وحرارية كهروكيميائية عند أعلى نقاط التجميع السقفية لمنع تجاوز 25% من قيمة LEL بموجب المعايير الصناعية.
في المقابل، تقدم بطاريات الليثيوم أيون مساراً تصاعدياً أكثر تعقيداً وخطورة؛ حيث تبدأ مرحلة ما قبل الانفلات الحراري (Thermal Runaway) بانبعاثات غازية ناتجة عن تحلل الطبقة السطحية للكهرل الصلب (SEI)، وتتضمن غازات أول أكسيد الكربون (CO)، والهيدروجين (H2)، ومركبات كربونية عضوية متطايرة (VOCs)، يرافقها تصاعد غاز فلوريد الهيدروجين (HF) شديد السمية والأكالة. هذه المرحلة تسبق الارتفاع الحرج لدرجة الحرارة بنحو 5 إلى 15 دقيقة، مما يتيح نافذة حرجة للكشف عبر مجسات الغاز الكهروكيميائية السريعة والمجسات الصوتية الدقيقة لاقتناص تفريغ الغاز من صمامات الأمان قبل الانهيار الكلي للخلية.
تثبيت مجسات الهيدروجين الكهروكيميائية على مسافة لا تزيد عن 300 مم من أعلى نقطة في الأسقف لغرف بطاريات الرصاص.
دمج مصفوفات كشف متعددة الغازات تستهدف CO وHF وVOCs مربوطة بنظام الفصل التلقائي لجهد التيار المستمر (DC Shunt Trip) لمجموعات الليثيوم.
تسرب وسائط التبريد عالية الكثافة والتحول الهندسي نحو مركبات A2L
مع تصاعد كثافات الرفوف المدفوعة بأحمال الذكاء الاصطناعي إلى مستويات تتجاوز 50-100 كيلوواط للرف الواحد، توسعت المنشآت في اعتماد التبريد السائل المباشر للرقائق (Direct-to-Chip) ومحطات التبريد المائي الكبرى، مما ضاعف أطوال شبكات التوزيع ووصلات الفلانجات والصمامات الهيدروليكية. تشكل وسائط التبريد الفلورية التقليدية (HFCs) خطراً جسيماً للاختناق (Asphyxiation) بسبب كثافتها البخارية الأعلى بنحو 3 إلى 5 أضعاف كثافة الهواء الجوي، مما يدفعها للاستقرار في التجاويف السفلية مثل الأرضيات المرتفعة وممرات الخدمات التحت أرضية، طاردة للأكسجين ومهددة لحياة كوادر الصيانة.
يفرض الانتقال البيئي التنظيمي نحو وسائط التبريد منخفضة احتمالية إحداث الاحترار العالمي (GWP) استخدام مركبات مصنفة كقابلة للاشتعال بدرجة طفيفة (A2L)، مثل R-1234ze وR-32. تتميز هذه المركبات بسرعة احتراق منخفضة (LFL مرتفع)، ولكنها قادرة على تكوين سحب قابلة للاشتعال إذا حُصرت في غرف الآلات. يتطلب هذا التحول هندسة صمامات عزل أوتوماتيكية سريعة الاستجابة تعمل بنظام القياس عن بُعد (Telemetry) لعزل القطاعات المتضررة، مدعومة بمراوح سحب ميكانيكية سفلية مقاومة للشرر مصممة لتصريف الغازات الثقيلة.
تركيب مجسات وسائط التبريد المعتمدة على الأشعة تحت الحمراء النقطية على ارتفاع لا يتجاوز 150 إلى 300 مم فوق أرضية الحجرات والأرضيات المرتفعة.
ربط دوائر الإنذار بصمامات عزل سريعة الإغلاق تعمل بضغط زنبركي لعزل تدفق وسيط التبريد خلال أقل من 10 ثوانٍ من استشعار التسرب.
قواطع الجهد المتوسط المعزولة بالغاز (GIS) ومخاطر تفكك سداسي فلوريد الكبريت
يُعد غاز سداسي فلوريد الكبريت (SF6) المعيار الهندسي للعزل الكهربائي وإخماد القوس الكهربائي في محطات التحويل وقواطع الجهد المتوسط (GIS) بفضل قوته العازلة العالية. ومع ذلك، فإن هذا الغاز الخامل كيميائياً في ظروفه القياسية يتحول تحت تأثير القوس الكهربائي عالي الطاقة أو التفريغ الجزئي (Partial Discharge) إلى نواتج ثانوية سامة للغاية تشمل ثنائي فلوريد الثيونيل (SOF2)، وفلوريد السلفوريل (SO2F2)، وفلوريد الهيدروجين (HF)، إضافة إلى مساحيق صلبة تسبب حروقاً كيميائية مثل فلوريد الألومنيوم وفلوريد النحاس.
تتسم غازات التفكك هذه بسميتها الحادة للأغشية المخاطية والجهاز التنفسي عند تركيزات متدنية تقاس بأجزاء من المليون (ppm)، مع حد التعرض المهني المسموح به (TLV-TWA) لغاز HF الذي يقل عن 1 جزء في المليون. نظراً لكثافة غاز SF6 ونواتجه التي تزيد بنحو خمس مرات عن الهواء، تفرض تصاميم RICEWIND الهندسية توفير أنظمة تهوية طارئة سفلية مخصصة تعمل تحت ضغط تفريغي (Negative Pressure Exhaust)، لتفريغ حجرة القواطع مباشرة إلى بيئة مفتوحة وآمنة دون السماح باختلاط الهواء مع الممرات المجاورة.
تصميم شبكة عوادم سفلية مخصصة لغرف GIS قادرة على تأمين ضغط سلبي مستمر وتفريغ الغازات بمعدل لا يقل عن 10 دورات تبديل هواء في الساعة (ACH).
توفير محطات رصد استباقية لمستويات تفكك كبريتية تقيس SO2 وHF بنطاق دقة يبدأ من 0.1 جزء في المليون (ppm).
ارتداد عوادم المولدات وسمية كيمياء معالجة المياه
تمثل المولدات الاحتياطية (ديزل أو غاز) ركيزة استمرارية التشغيل، غير أن تصميم مخارج العوادم على ارتفاعات غير كافية أو بالقرب من فتحات سحب الهواء النقي (Make-up Air Dampers) يؤدي في ظل ظروف الرياح الساكنة أو الانقلاب الحراري إلى ارتداد الغازات (Re-entrainment) إلى داخل المبنى. يضخ هذا الارتداد غاز أول أكسيد الكربون (CO) السام وعديم الرائحة وأكاسيد النيتروجين (NOx) المؤكسدة مباشرة إلى قاعات البيانات ومسارات التبريد، مما يتسبب في إعاقة الكوادر البشرية وتآكل المكونات الإلكترونية الدقيقة نتيجة التفاعل مع الرطوبة النسبية.
على الجانب الآخر، تشكل منصات المعالجة الكيميائية للمياه المخصصة لأبراج التبريد ومكثفات التبخير بؤرة لمخاطر التسمم بالغازات. استخدام المبيدات الحيوية المؤكسدة مثل الكلور السائل، وهيبوكلوريت الصوديوم، أو مشتقات البرومين يؤدي إلى انبعاثات غازية فورية في حال حدوث اضطراب في خلط المواد الكيميائية أو التسرب في صمامات الحقن، على غرار حادثة مركز بيانات أبل في مايدن بولاية كارولاينا الشمالية التي أسفرت عن نقل خمسة عمال للمستشفى. يتطلب ذلك عزل وحدات الجرعات الكيميائية في مناطق مغلقة ميكانيكياً ومجهزة بحاويات احتواء ثانوية ومجسات رصد الأبخرة الكيميائية.
تنفيذ نمذجة ديناميكا السوائل الحسابية (CFD) للعوادم الخارجية لضمان تشتت مسار غازات الاحتراق بعيداً عن مخامد الهواء الخارجي بمسافة عزل مطابقة لمعيار ASHRAE 62.1.
تجهيز غرف جرعات أبراج التبريد بمجسات قياس غاز الكلور بنطاق رصد (0-5 ppm) مدمجة بصمامات قطع تلقائي للحقن الكيميائي.
مصفوفة التدقيق الهندسي للسلامة الحيوية وتكامل أنظمة الكشف متعدد الغازات

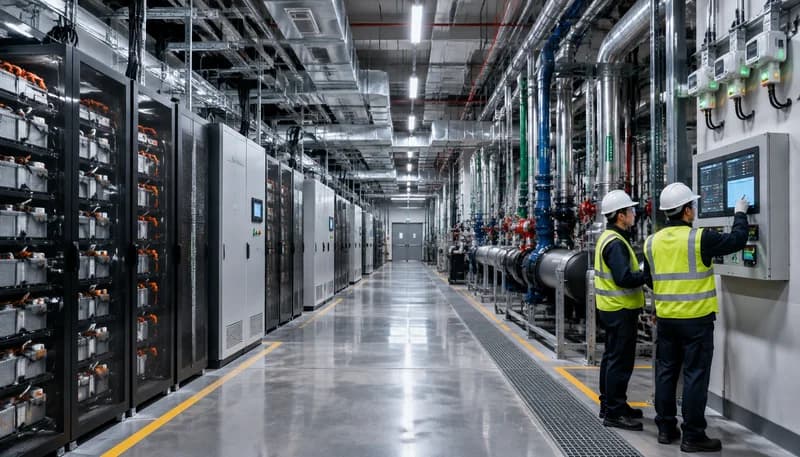

تتطلب هندسة السلامة الحيوية المتكاملة لمنشآت الفئة الرابعة (Tier IV) تصميماً طبقياً لنقاط الكشف يراعي الكثافة البخارية وسلوك انتشار كل غاز؛ حيث تثبت مجسات الهيدروجين والانفلات الحراري لبطاريات الليثيوم (CO وH2) على ارتفاع الأسقف والمسارات الهوائية العلوية، في حين ترتكز مجسات وسائط التبريد وغاز SF6 في الأخاديد السفلية وتحت الأرضيات المرتفعة على مسافة تتراوح بين 150 و300 مم من الأرضية الصلبة لضمان الرصد الفوري دون تأخير ديناميكي.
يجب ربط مصفوفة الكشف بأنظمة إدارة المباني (BMS) ونظام التحكم بالسلامة الصناعية (SIS) لتفعيل بروتوكولات تهوية التطهير الطارئة (Emergency Purge Ventilation). تفرض المعايير الدولية مثل NFPA 855 لمنظومات تخزين الطاقة وEN 50272 لغرف البطاريات معدلات تبديل هواء إجبارية لا تقل عن 6 إلى 12 دورة تبديل هواء في الساعة (ACH)، مع الفصل التلقائي لدوائر التيار المستمر وعزل بوابات الحريق والمخامد لمنع تسرب الدخان والغازات السامة إلى قاعات الخوادم الحيوية.
برمجة سيناريوهات استجابة BMS لتشغيل مراوح التهوية الإجبارية بمعدل لا يقل عن 12 ACH فور وصول الغازات إلى 25% من الحد الأدنى للاشتعال (LEL) أو تجاوز حدود التعرض السمية.
إدراج بروتوكول معايرة وصيانة ربع سنوي إلزامي للحساسات الكهروكيميائية والأشعة تحت الحمراء مع مسار وصول ميكانيكي آمن لا يتطلب أذونات دخول خاصة تعيق الصيانة.
